第 1 部 基本篇 第4 章 制作生产程序
4-198

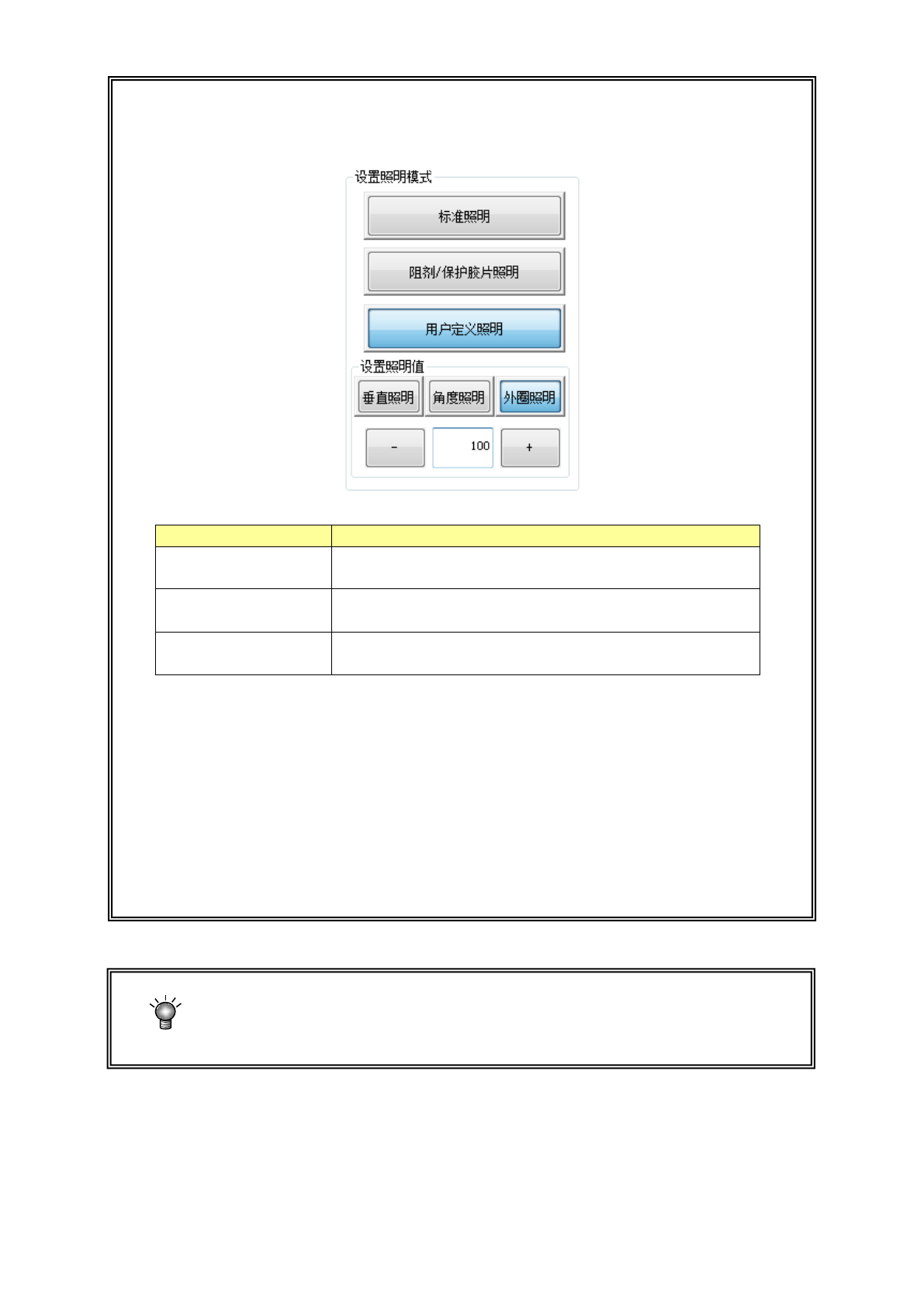

●当标记识别不稳定时，请按下照明条件设置按钮，设置照明模式。
请在指定测量框的左上方之前，设置照明模式。
照明模式
处 理
标准照明 识别通常的基板标记时使用。
阻剂/保护胶片照明 在标记上有阻剂/保护胶片，标准照明时标记反射不佳，
识别不稳定时使用。
用户定义照明
当上述 2 种情况下标记的反射均不佳，识别不稳定时，
直接设定垂直、角度、外圈照明的光量时使用。
在选择了用户定义时，需要直接输入照明值。
请选择[角度照明]、[垂直照明]或[外圈照明]按钮，在编辑框里输入数值，
或按[+]、[-]按钮变更数值。
※ 选择用户定义照明模式时，一般设置在 50～200 之间。设置 50 以下时，
有时光量不稳定。
[外圈照明]按钮，仅当设置了「焊锡印刷识别贴片位置校正（选项）」时显示。
与标记相关的信息相同，仅需要对检出框进行重新示教时，按下[NEXT]按钮，即可略
过③的操作。此时，如果是新识别标记，[NEXT]按钮无效。
第 1 部 基本篇 第4 章 制作生产程序
4-199

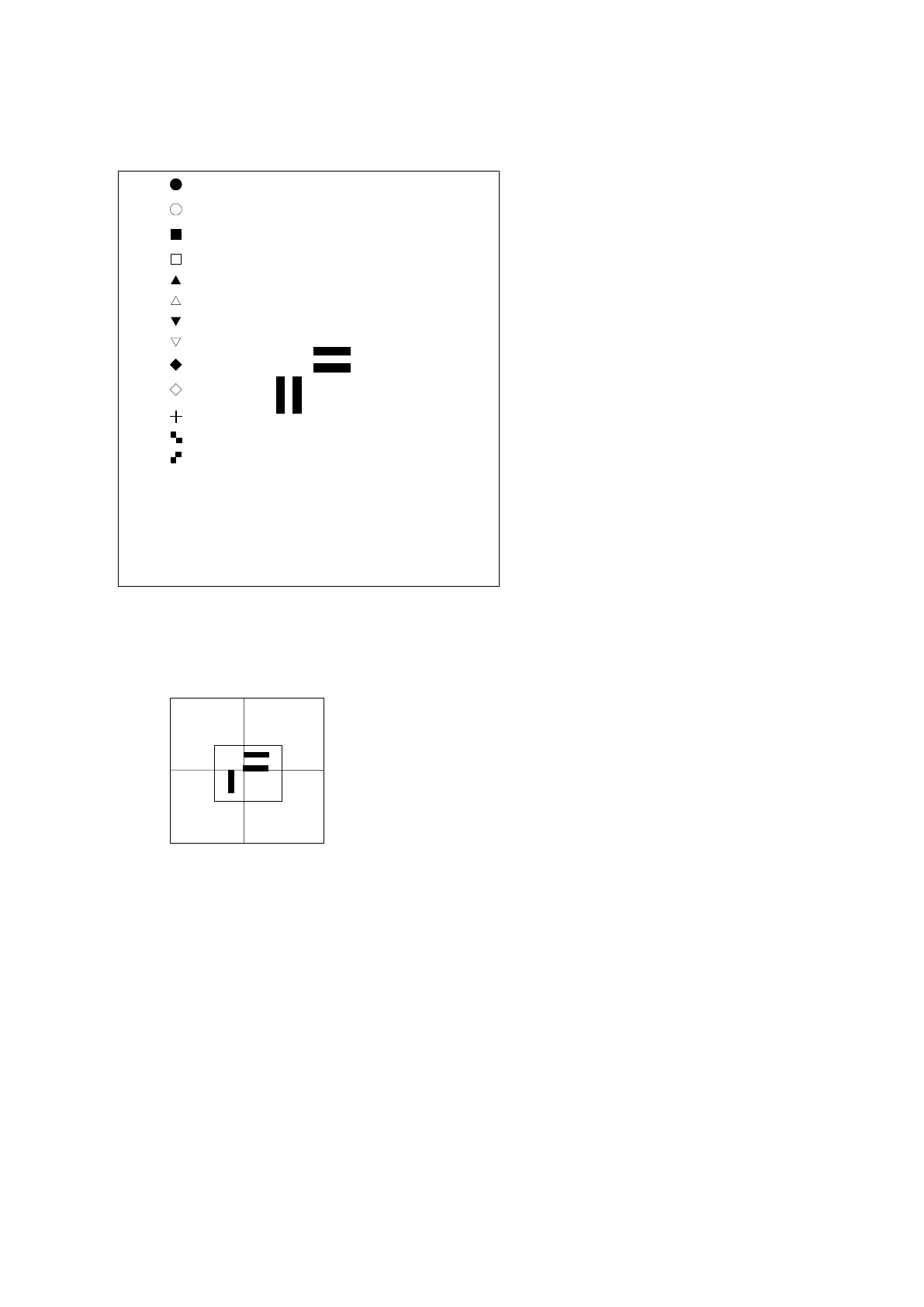

2) 选择模版种类
设置标记判定，选择 PR。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
模板的尺寸为 256×256 像素(画面的 1/4 左右)。当模板过大时，会显示错误并返回刻度框设置。
3) 重心示教
请按上下方向按钮将*标记对准
PR 的位置，然后按下[确定]按
钮。
画面下部会显示 “ Select Mark
by Up or Down Key “。
在画面中显示刻度框和十字光标。
移动十字光标，对准模板的重心(该位置与基板数据的标记坐标一
致)。按下[确定]按钮决定。
画面下部会显示“ TempMatch－Set Center ”。
**********
第 1 部 基本篇 第4 章 制作生产程序
4-200
4) 检出框的示教
完成(3)的操作后，自动显示按(1)的操作设置的框的尺寸 1.5 倍的窗口，与画面中心一致。要改变
(默认窗口)检出框时，请执行与(1)的步骤相同的操作。
当不需要改变检出框时，仅按下[确定]按钮即可。
**********
**********
此时，如果按下[Prev]按钮，可以返回刻度框的示教。
5) 完成示教
识别的示教结束后，编辑程序标记数据的旁边会显示(＊)，表示已完成示教。
请对需要使用的全部标记进行识别示教。
在示教过程中按下 CANCEL(取消)按钮，可结束当前的示教。(此时，之前输入的数据全部无效)
按下 CANCEL 按钮时，装置不移动。
●关于设置模板时的注意事项
ⅰ) 请确认在检出框内没有与已设定的模板相类似的模式图形（Pattern）。
ⅱ) 模式图形（Pattern）的大小与标准标记相同，请设置为 0.5～3mm。
ⅲ) 坐标值请采用设计值(CAD 数据)。
使用用户指定的模板数据，不能求出指定精确的模式图形（Pattern）中心位置。
由于是以十字光标的移动来进行示教，所以用户指定的位置会直接被视作中心位置(而通常
的标记，是通过计算获得重心位置，以此作为模式图形（Pattern）的中心位置，不会产生
误差)。
ⅳ) 用户指定的模板，不能进行图像复制。
设定检出框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际上不显示。
画面下部会显示“ Set Left-Top Point “。
调整完成后按下[确定]按钮。
画面下部会显示“ Set Right-Bottom Point”。
