第 1 部 基本篇 第 2 章 生产 2- 156 (3) 操作选项的 [ 无元件暂停时， 元件方向检查 ] 如果勾选了操作 选项的 [ 无 元件暂停后，重 新运行时进行 元件方向检查 ] 选项，则 会对发生无 元件 的元件进行通用 图像元件方向 检查，之后再开始重新 生产。 ・ 勾选 [ 无元件暂 停后， 元件方向 检查 ] 时，请取消 [ 跟踪吸取后检 查 元件方向 ] 的勾选。 (4) 操作 选项 [ 元件用尽 开始 时， 进行验…
第 1 部 基本篇 第 2 章 生产
2-155
2-15-2-3 重新开始模式
发生错误后重新开始时，因操作选项的设置不同，部分操作动作会有所不同。
操作选项的设置中若无如下设置，在按<START>开关后即可直接按照[重新开始模式]重新开始生产。
(1)操作选项[无元件暂停后，重新运行时跟踪吸取]

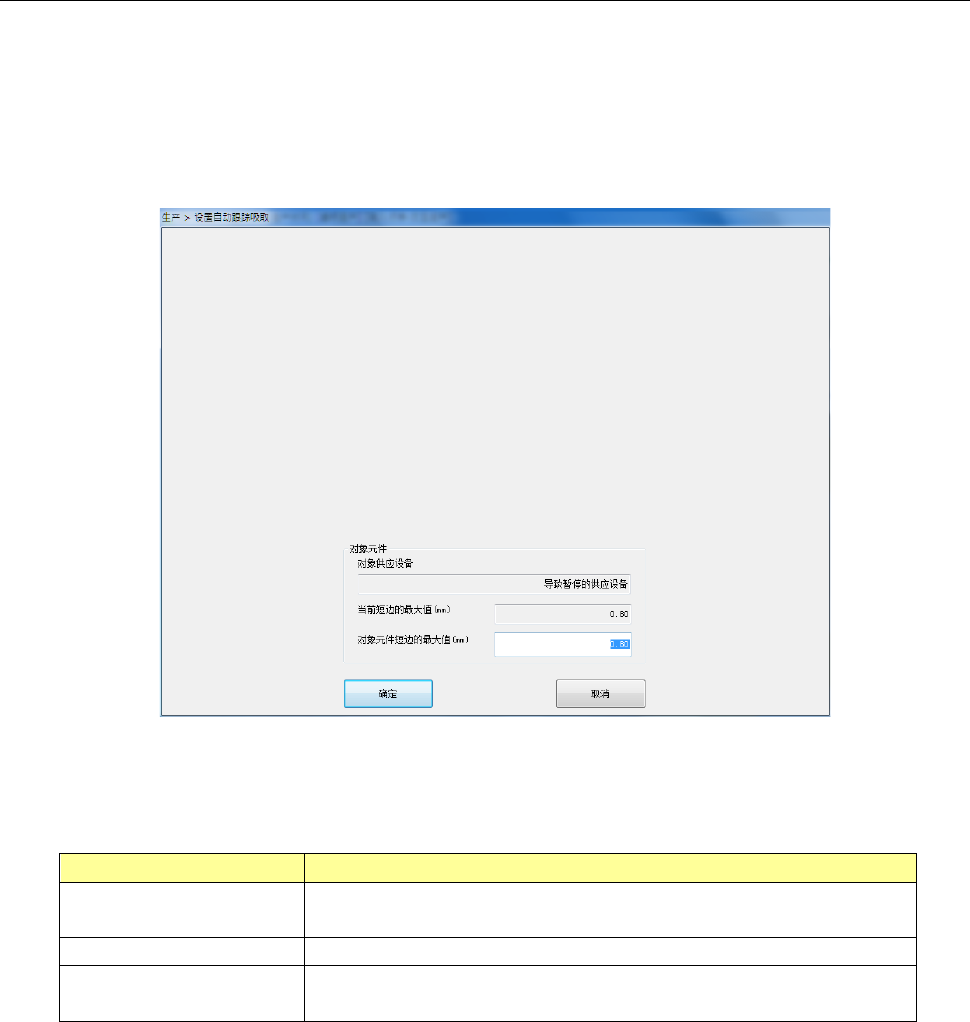

如果勾选了操作选项的[无元件暂停后，重新运行时跟踪吸取]选项，则在重新开始生产前，会显示设
置自动吸取跟踪画面。
1) 对象元件
显示、设置自动吸取跟踪对象元件的条件。
项目
内容
对象供应设备
显示自动吸取跟踪对象的供应装置类型。
已在操作选项中设定。
当前短边的最大值
显示当前设定的自动吸取跟踪对象元件的短边最大值。
对象元件短边的最大值
输入自动吸取跟踪对象元件短边最大值的新值。
如果元件的短边超过了此最大值，则不执行自动吸取跟踪。
2) [ START]/[ STOP]开关
按下操作面板的[ START]开关，开始吸取跟踪。
按下[ STOP]按钮，则不进行吸取跟踪，而退出自动吸取跟踪设定画面。
(2)操作选项的 [无元件暂停后，重新运行时测量元件高度]
如果勾选了操作选项的[无元件暂停后，重新运行时测量元件高度]选项，则会对发生了无元件的芯片、
圆筒形元件进行元件高度测量，然后再开始重新生产动作。
第 1 部 基本篇 第 2 章 生产
2-156
(3) 操作选项的 [无元件暂停时，元件方向检查]
如果勾选了操作选项的[无元件暂停后，重新运行时进行元件方向检查]选项，则会对发生无元件
的元件进行通用图像元件方向检查，之后再开始重新生产。
・ 勾选[无元件暂停后，元件方向检查]时，请取消[跟踪吸取后检查元件方向]的勾选。
(4) 操作选项 [元件用尽开始时，进行验证检查]
如果选择了操作选项的 [元件用尽开始时，进行验证检查] ，将对元件用尽的芯片、无脚元件完
成了验证检查之后，再重新开始生产动作。
・ 在选择了 [元件用尽开始时，进行验证检查] 时，请将 [吸取追踪后，进行验证检查] 的选择
去掉。
勾选了操作选项的[无元件暂停后，重新运行时测量元件高度]时，
如果勾选了[元件用尽开始时，进行验证检查] 或者 [无元件暂停后，元件方向检查]，则首先测量
全部对象元件的高度，然后再进行[验证检查]或者[元件方向检查]。
[元件的高度测量]和[验证检查]或者[元件方向检查]不会交替同时进行。
元件高度测量失败了的元件将不进行[验证检查]或者[元件方向检查]。
2-15-2-4 无元件时的跟踪
在显示暂停画面的状态下，按下功能栏的［跟踪］按钮，可进入吸取位置的跟踪模式。
可对重试超限或发生无元件的供应元件的所有供应装置进行吸取位置跟踪。但是，被设置为不使用的
供料器的不含在对象内。
第 1 部 基本篇 第 2 章 生产
2-157
2-15-3 标记识别错误
2-15-3-1 发生时的概要
如果在 BOC 标记、基准领域标记的识别中发生识别错误，则会暂停生产并显示下图。
按下<START>开关，重新开始生产动作。
按下<STOP>开关，暂停其他站台或转换到生产中断动作。
2-15-3-2 显示
(1)原因
显示暂停的原因。
No.
原因
1
BOC
标记识别错误
2
区域标记识别错误
3
台架标记识别错误
(2)生产信息
显示发生错误时的生产信息。
项目
内容
电路号
显示发生错误元件的电路号
标记号
显示发生错误元件的标记号
步骤号
显示发生错误元件的步骤号
总贴片数
显示贴片的总数
