第 1 部 基本篇 第 4 章 制作生产程序 4- 138 (6) 不间断运行选项（工 厂出库选购项） 仅在装备有“ 不间断运行 ”时，设定 为 有效 。 ※不间断运行 ： 不停止机器 进行 生产的 功能 。 例） 前部为主 时 ，在 生产 中 使用 的供料器全部 设置在 前侧 ， 后侧 的供料 器台架上 配置与前侧 供料器台架完全 相同的 供料器 。 这 样 ，在 前侧 供料器 上发生 元件用尽时 ， 自动从后侧供 料器吸取元件 。 …
第 1 部 基本篇 第4 章 制作生产程序
4-137
2) 贴片峰值点的计算方法
指定配置供料器起点的计算方法。
a) 将供料器配置在贴片点的中点上：
各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的贴片
点位置上。
b) 将供料器配置在贴片点的平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
c) 在基板的中心点处配置供料器：
将供料器配置在基板的中心坐标位置上。
●若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。
●一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时 ，“中点”
比较有利，其他情况时，“平均点”比较有利。
3) 高级设置
对电动台架(RF)中使用的电动式供料器(EF)进行设置。
如果选择“未使用”，它不放置 EF 型供料器。
选择了把供料器配置在“
中
点
”时的供料器配置
(以中点为基准配置)
第 2 近的贴片点
(在此为中间点)
最近的贴片点
第 3 近的贴片点
选择了将供料器配置在“
平均点
”上
时的供料器配置
(以各贴片点的平均坐标为基准配置)
第 1 部 基本篇 第4 章 制作生产程序
4-138
(6) 不间断运行选项（工厂出库选购项）
仅在装备有“不间断运行”时，设定为有效。
※不间断运行：不停止机器进行生产的功能。
例） 前部为主时，在生产中使用的供料器全部设置在前侧，后侧的供料器台架上配置与前侧
供料器台架完全相同的供料器。
这样，在前侧供料器上发生元件用尽时，自动从后侧供料器吸取元件。此时，操作员按
下主机开关（不间断运行用）之前，机器绝对不会向前侧移动，所以操作员可以在生产
中向前侧补充元件。
补充元件后操作员按下开关，则机 器从前侧供料器台架吸取元件，继续进行生产。
第 1 部 基本篇 第4 章 制作生产程序
4-139
1) 送料器（无间断生产）
a) 否
因不实施不间断运行，前后台架可以配置不同的供料器。
b) 速度优先
因实施不间断运行，在前后台架供料器按照线对称配置元件。
c) 交换优先
因实施不间断运行，在前后台架供料器按照点对称配置元件。

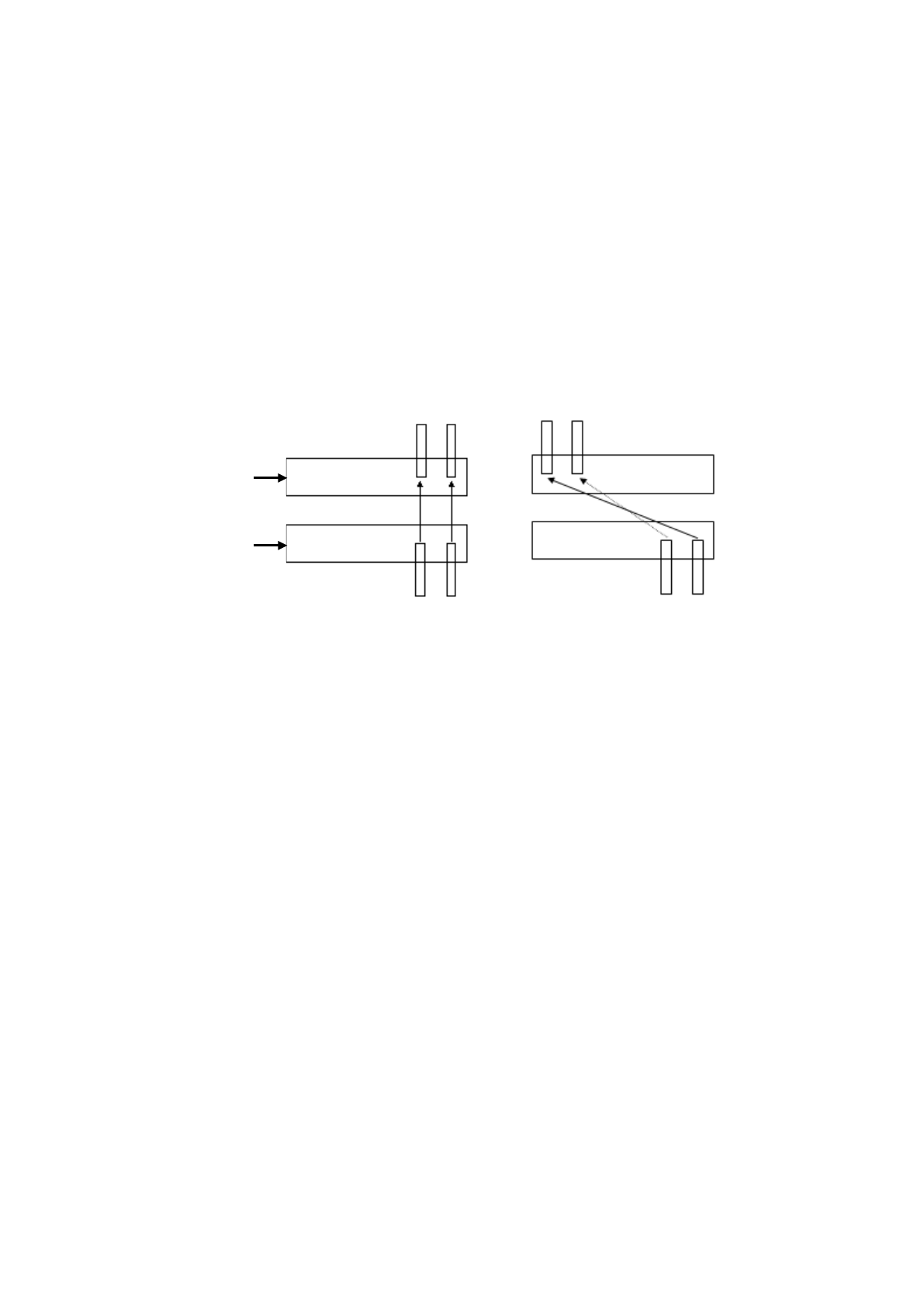

<速度优先> <交换优先>
2) 主从
在实施无间断生产时，将前或后台架中任意一个设定为主（主台架）进行使用。
a) F → R
以前部基准执行生产动作，在更换元件时执行后部生产动作。
b) R → F
后部为基准执行生产动作，在更换元件时执行前部生产动作。
3) MTC・MTS 的无间断设定
使用对应无间断生产的 MTC（TR6D）及 MTS（TR5D）时，设定是否实施不间断运行。
后部
前部
R-52
R-56
R-1
R-5
F-52
F-56
F-52
F-56
