第 2 部 功能详解篇 第 11 章 自己诊断功能
11-2
11-2 显示功能

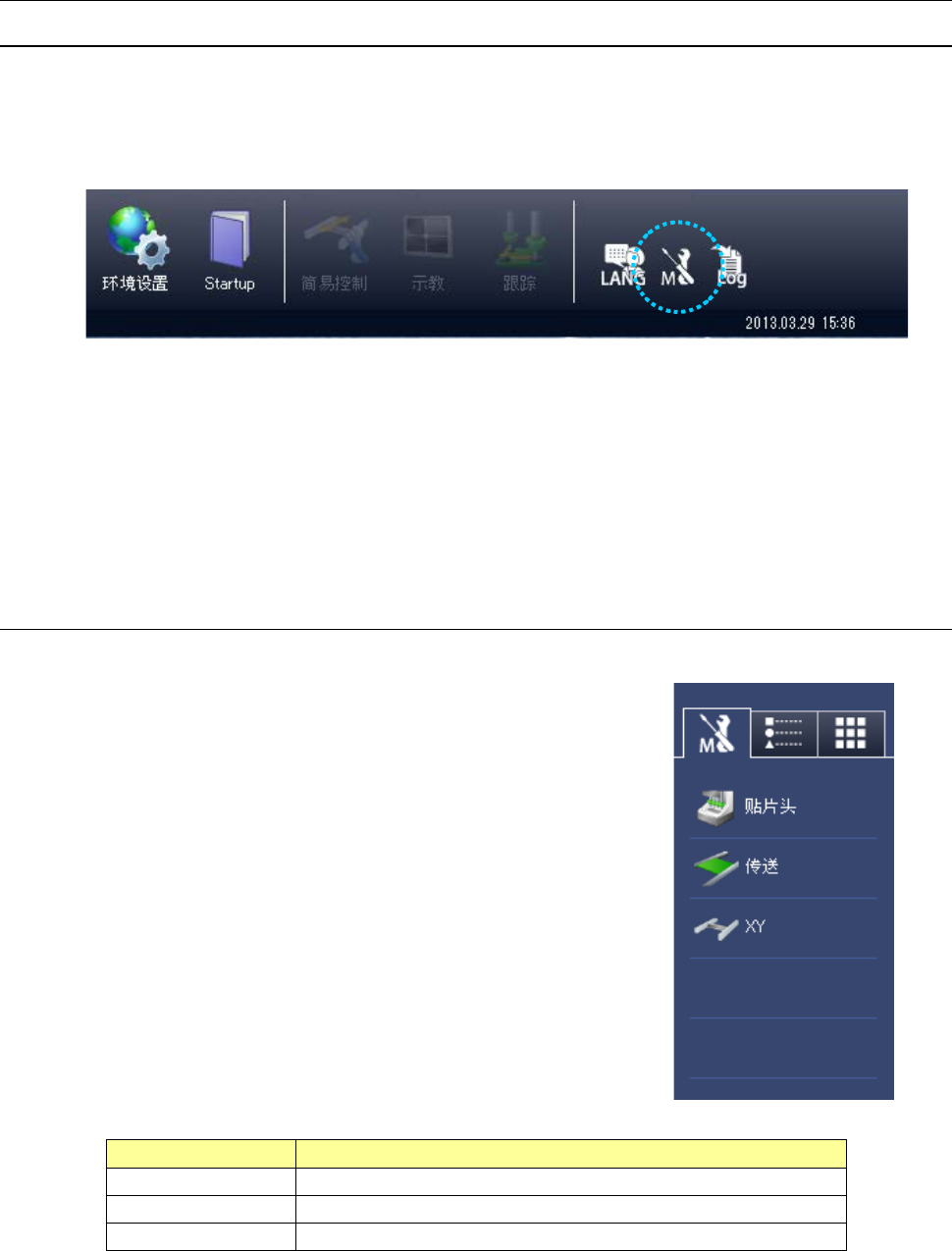

11-2-1 经常显示
若整个系统中有自己诊断信息更换部件、未实施定期诊断的话，
桌面的维护按钮会变成红色，可经常确认有无自己诊断信息。
按下本按钮后，会显示整个系统的自己诊断信息的详细显示列表。
优先显示有自己诊断信息的类别。
在生产中按下本按钮，不会显示详细列表。
错误信息显示时、正在返回原点时、示教画面上也不会显示详细列表。
本按钮有效的画面如下：
・桌面画面
(
应用程序管理
)
，
・生产（生产条件，暂停）
・手动控制（主画面）
・
Setup
（主画面）
11-2-1-1 概要显示
每个按钮代表各自单元，各自单元有需要更换部件信息时，颜色会变为红色。
有未实施定期诊断项目时，定期诊断按钮会变为红色。
按下各单元按钮，会显示该单元的部件更换信息的详细列表，
按下定期诊
断按钮，会显示各个定期诊断列表。
按钮
动作
Head
显示贴片头单元（
Z,
θ
马达，过滤器等）的更换部件信息
Conveyer
（搬送）
显示传送单元（传送马达，传送带等）的更换部件信息
XY
显示
XY
单元（
XY
马达，机器人电缆等）的更换部件信息
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-3

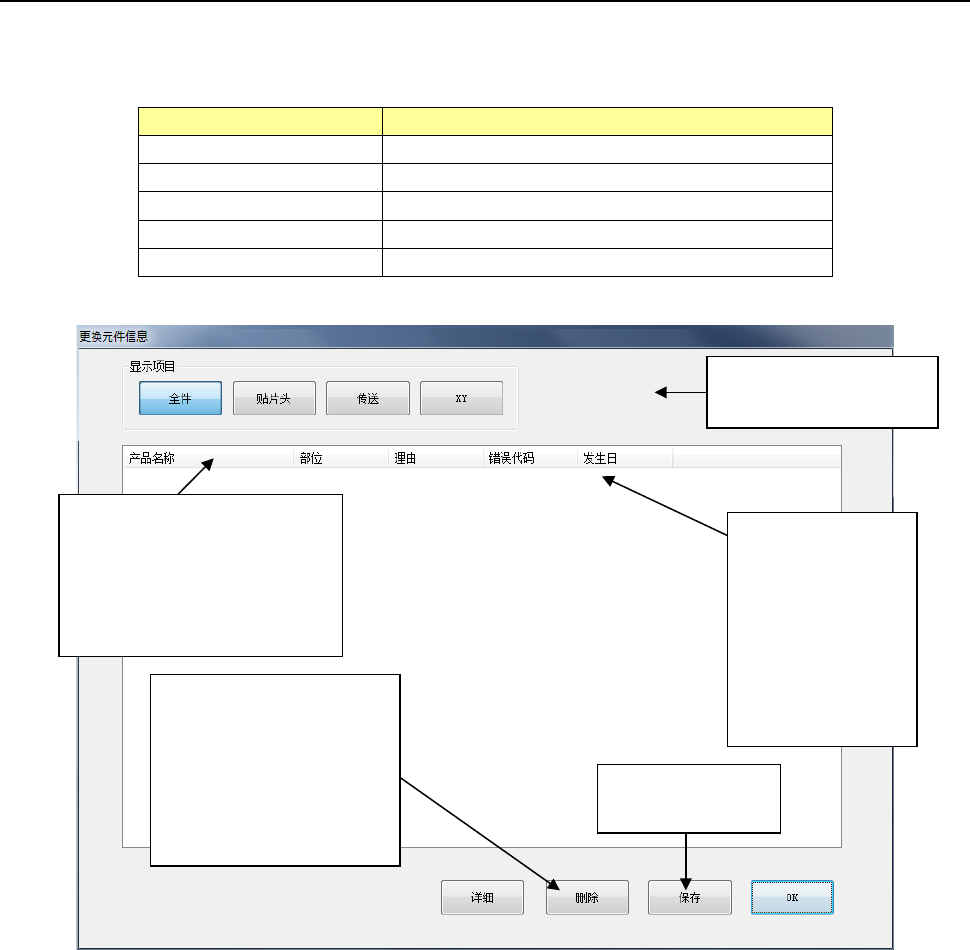

11-2-2 自己诊断信息详细显示
自己诊断信息详细显示更换部件信息一览表画面。
更换部件信息，显示如下内容。
显示项目
内容
产品名称
更换对象部件名称
(
图上的正式名称
)
部位
有多处部位时显示部位
理由
需要更换的原因
(
时间等
)
错误代码
需要更换的错误代码
发生日
需要更换的日期
按下「显示项目」按 钮，
可集中显示所需项目。
（排序功能）
选择项目行时，按产品名称
排序（升序）
在升序状态时再选择一次时
则恢复原状。
发生更换原因
（时间）
时间监视到达更
换时间
（错误）
根据错误代码判
断为需要更换
更换部件信息
保存文件
项目删除按钮选择更换
部件的行，并进行清除。
（本清除操作时，会保
存在更换履历里）
用户级别：管理者权限
以上有效
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-4
11-3 诊断功能
11-3-1 易损部件更换通知功能
根据易损部件的使用状况，按各自的更换标准通知更换日期的功能。
对每件部件，都按设定的更换日期标准（时间、动作次数、移动距离等）进行判断。
更换日期，均根据新设的自诊断信息判定。
对象易损部件及检查项目列举如下：
单元
对象部件
检查项目
贴片头 过滤器 时间
传送 传送带 次数(传送)
XY
XY 机器人电缆 (※1) 信号
(※1) 在返回原点时进行检查，按自己诊断数据建立标志
11-3-2 错误发生频度监视功能
错误发生频度监视功能，是对疑为装置故障的有关错误，监视错误发生频度的功能。
错误发生频度监视功能，是通过如下功能实现的。
(1) 发生错误时，检查是否在 1 个月（30 天）内在同一单元发生了错误。
(2) 若(1)项的同一错误发生了规定次数以上时，即判断该单元需要进行维护。
(3) 根据错误号码与起因单元建立联系的数据表，管理本项功能。
错误发生频度的监视对象如下：
单元
部位
内容
贴片头
LNC120-8
LNC120-8
接触不良
