第 1 部 基本篇 第4 章 制作生产程序
4-83

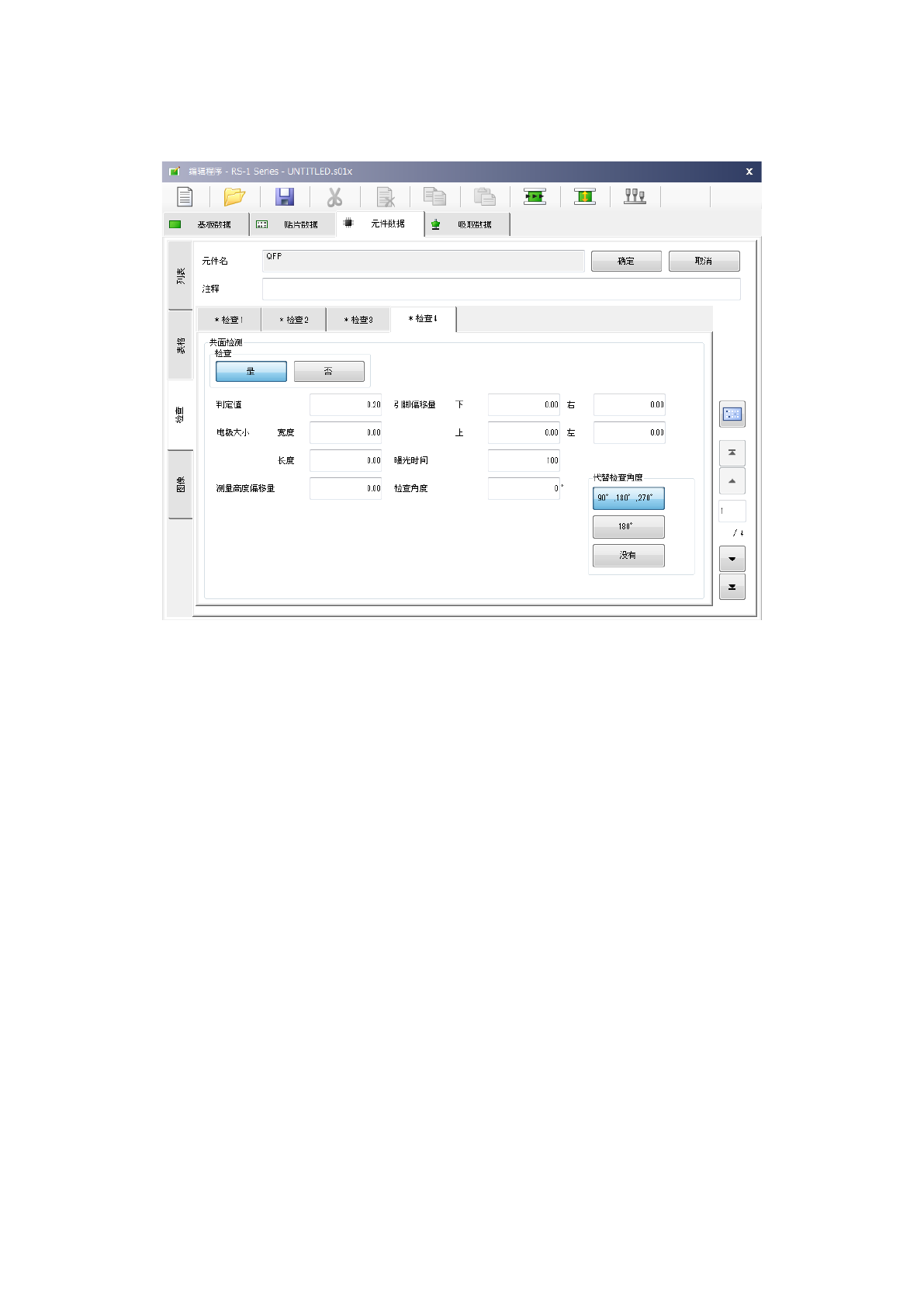

(9) 检查 4
进行“共面检测数据”的相关设定。
第 1 部 基本篇 第4 章 制作生产程序
4-84

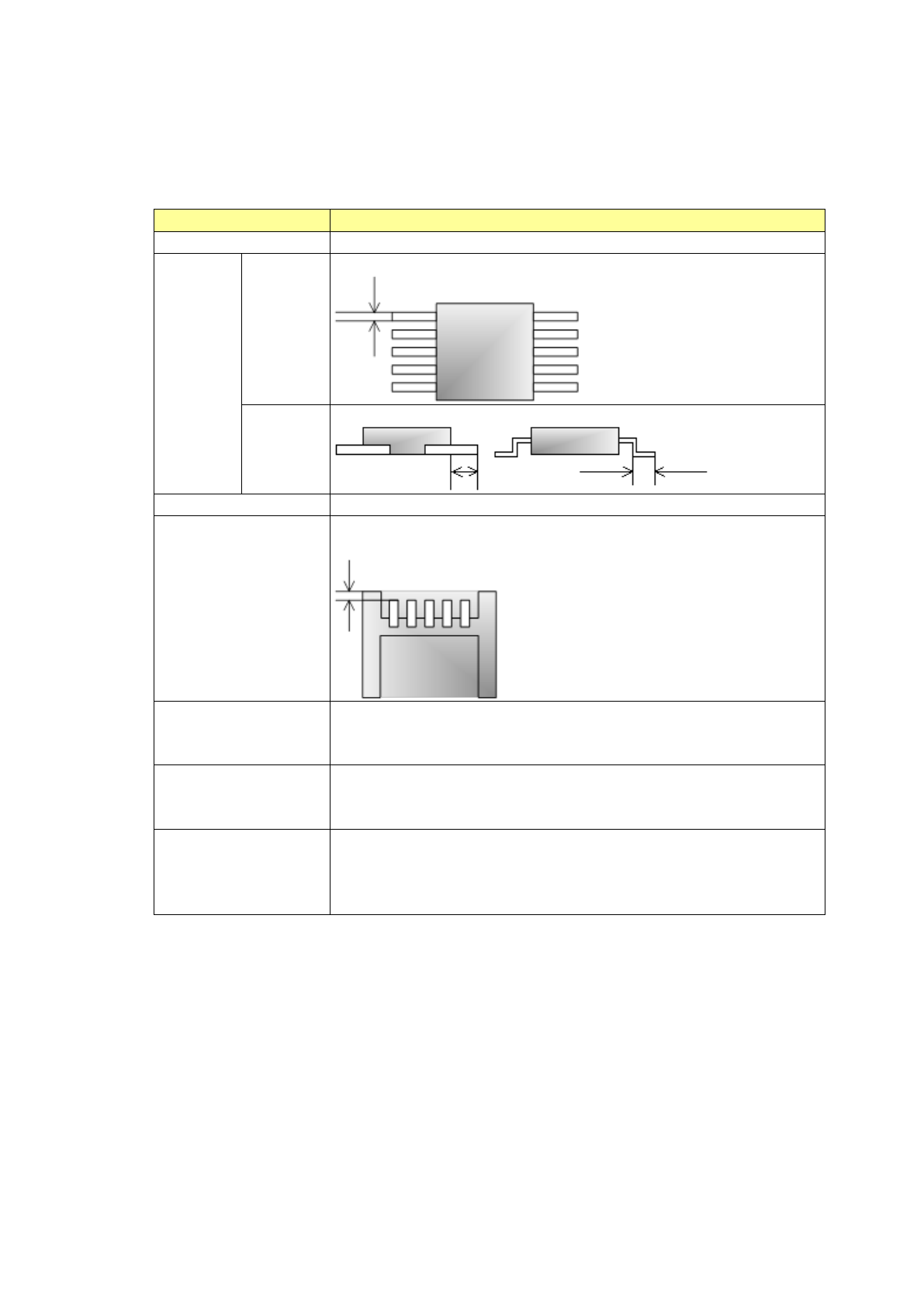

1) 共面检测数据（选项）
对于图像定心元件，指定引脚（球）有无悬浮的检查及错误的判定值等。
共面检测将在生产时的图像定心之后立即进行。
指定为「是」时，请设定以下数据。
设定项目 内容
判定值 设定判定值。如果任何一个引脚(球)
超过判定值时，即会发生错误。
电极大小
宽度
设定电极尺寸的宽度。
长度
设定电极尺寸的长度。
测量高度偏移值 设定测量高度的偏移量。
引脚偏移量
设定从元件外形端点到引脚前端的长度。
根据元件种类，可设定的项目不同。
曝光时间
设定共面传感器内的摄像机曝光时间。
如果按照默认值不能正常检查时，对于有光泽的元件请设定为 30～
90、无光泽的元件设定为 110～200。
检查角度
设定共面检测时的元件角度。
如果按照默认值不能正常检查时，请以 1°为单位指定检查角度。
检查角度，可在共面检测中测量。
代替检查角度
设定对于共面检测时的检查角度，允许元件旋转的角度。
通过允许多个旋转角度，可在接近识别角度的角度下进行共面检测，
防止节拍降低。
代替检查角度，可在共面检测中测量。
如果引脚宽度不足 0.3mm，在元件数据中引脚宽度、电极尺寸不正确时，有时无法正确检测出端
子。请输入正确的值。
第 1 部 基本篇 第4 章 制作生产程序
4-85
各种元件的设定项目
电极尺寸
测量高度
偏移值
引脚偏移量
宽度
长度
下
右
上
左
QFP
○ ○ ○ ○ ○ ○ ○
PQFP (BQFP)
○ ○ ○ ○ ○ ○ ○
SOP
○ ○ ○ ○ × ○ ×
TSOP2
○ ○ ○ ○ × ○ ×
双向引脚连接器
○ ○ ○ ○ × ○ ×
Z
形引脚连接器
○ ○ ○ ○ × ○ ×
TSOP
○ ○ ○ × ○ × ○
单向引脚
连接器
引脚方向
上
○ ○ ○ × × ○ ×
引脚方向
下
○ ○ ○ ○ × × ×
BGA
× × ○ × × × ×
FBGA
× × ○ × × × ×
上列以外的元件
× × × × × × ×
