第 1 部 基本篇 第4 章 制作生产程序
4-278
4-5-7-7 坏板标记示教
示教坏板标记坐标，以便用 OCC 单元识别各电路是否要进行生产。
(1) 坏板标记示教的操作
1) 坏板标记示教操作

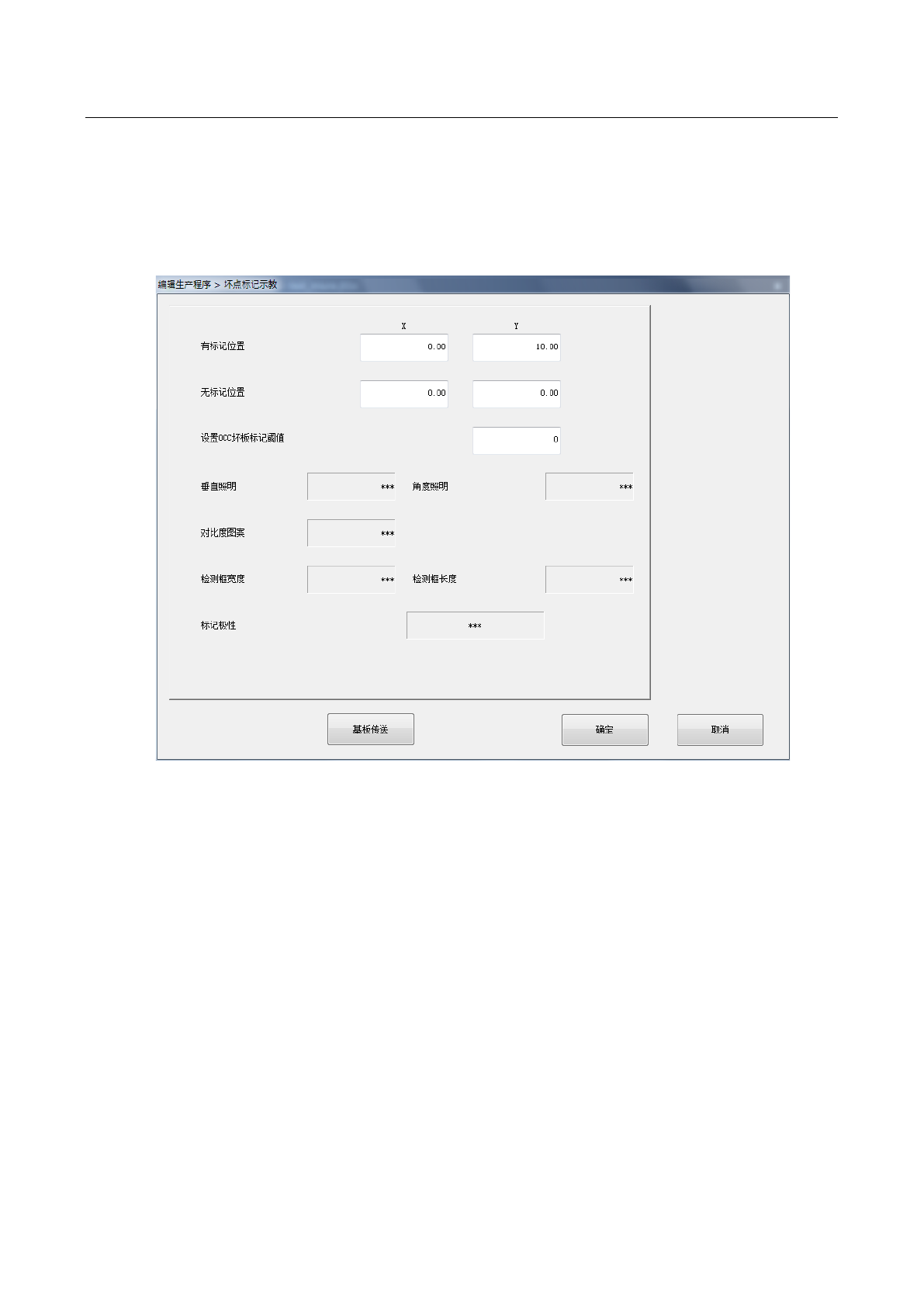

选择坏板标记示教，即显示以下对话框。
① 有标记位置
指定基板上的有坏板标记位置的坐标。可通过示教设置坐标位置。
② 无标记位置
指定基板上的无坏板标记位置的坐标。可通过示教设置坐标位置。
无坏板标记位置，要指定与有坏板标记位置明暗有区别的任意位置。
③ 设置 OCC 坏板标记阈值
设置进行坏板标记识别的阈值。
通过示教识别有标记位置与无标记位置自动决定阈值。
④ 垂直照明
⑤ 角度照明
⑥ 对比度图案
⑦ 检测框尺寸(宽度、长度)
⑧ 标记极性
初始值显示***。
如果使用 OCC 坏板标记阈值设置通过示教对有标记位置与无标记位置进行识别动作，取得阈值
第 1 部 基本篇 第4 章 制作生产程序
4-279
后，显示该识别时的各设置值。

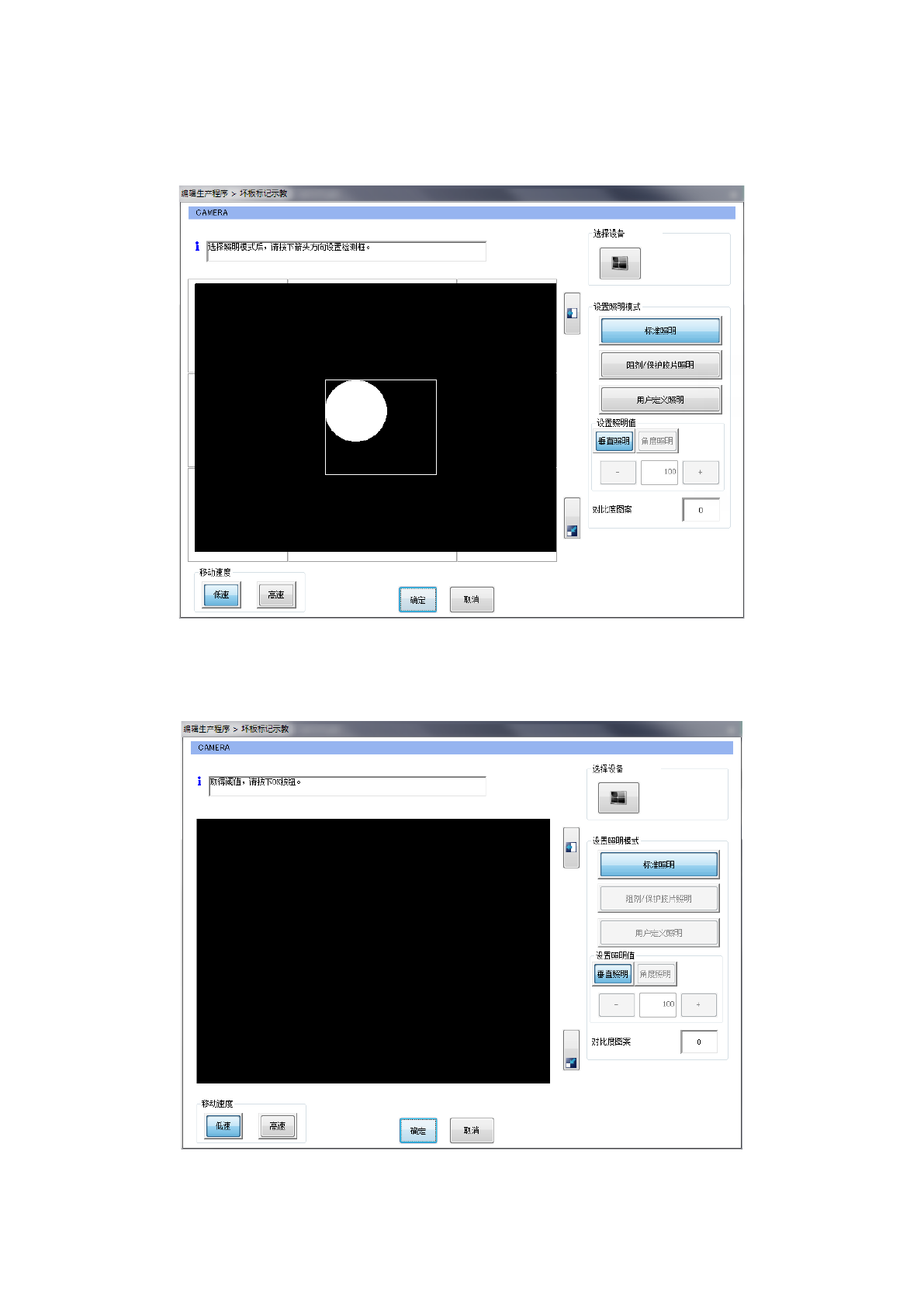

2) OCC 坏板标记识别(照明设置)
使用坏板标记示教画面の OCC 坏板标记阈值设置进行示教时，将显示以下对话框。
选择照明模式后，按方向箭头设置检测框后，按「确定」按钮。
3) 识别 OCC 坏板标记 (设置阈值)
选择照明模式后，在检测框的设置中按下「确定」按钮，即显示以下对话框。
按下「确定」按钮，进行取得阈值的动作。
第 1 部 基本篇 第4 章 制作生产程序
4-280

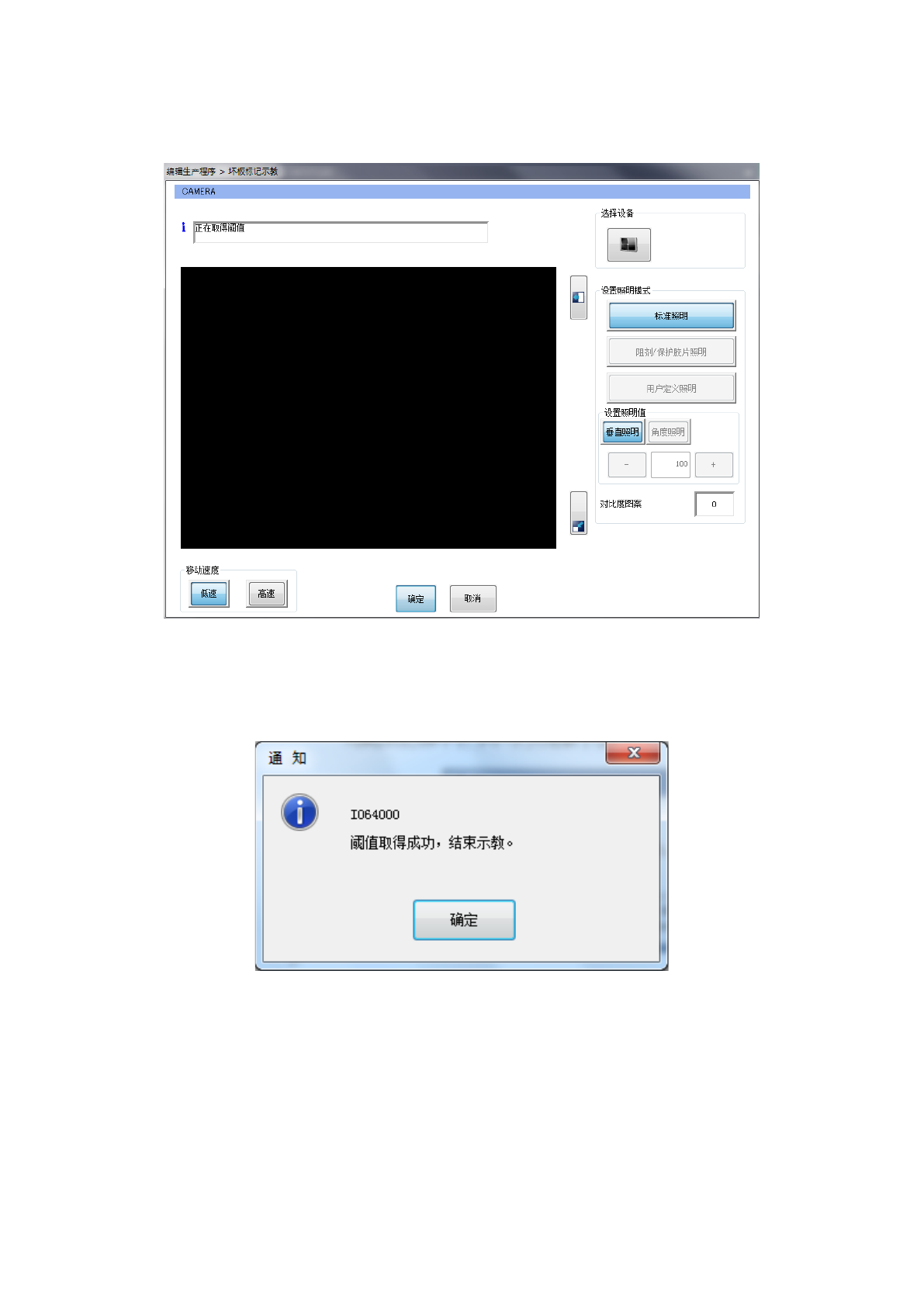

4) OCC 坏板标记识别(取得阈值中)
按下 OCC 坏板标记识别阈值取得动作「确定」按钮，即进入阈值取得。
5) OCC 坏板标记识别(设置阈值)
在坏板标记示教画面的 OCC 坏板标记阈值设置中进行示教时，显示以下对话框。
按下「确定」按钮，结束示教。
