4-5-1-9 复制生产程序
此功能可将 2 种以上的矩阵电路定义在同一基板内。
将 2 种以上的矩阵电路定义在同一基板内｡
A面
(1)
A面(1)
Ａ面(2)
Ｂ面
(
1)
Ｂ面(2)
Ｂ面
(
1)
基準回路
＋
“生産プログラムコピー機能“実行
展開元生産プログラム 基準側生産プログラム
展开多个电路，将展开的电路使用区域标记校正并贴片。
基准数据
展开源数据
展开后的基板构成
单板基板
单板基板
单板基板 矩阵电路板
非矩阵电路板
矩阵电路板
单板基板 单板基板
矩阵电路板
当单板基板或矩阵电路板分割数与电路间
距相等，而且偏移量
θ
为 0°或 180°时，
可作为矩阵电路板展开。
非矩阵电路板
单板基板
非矩阵电路板
单板基板
单板基板
矩阵电路板
非矩阵电路板
当展开后的基板构成有多种情况，或电路重合时，会显示以哪种构成展开的询问提示信息。
基准侧生产程序 展开源生产程序
执行“生产程序复制功能”
基准电路
第 1 部 基本篇 第4 章 制作生产程序
4-163

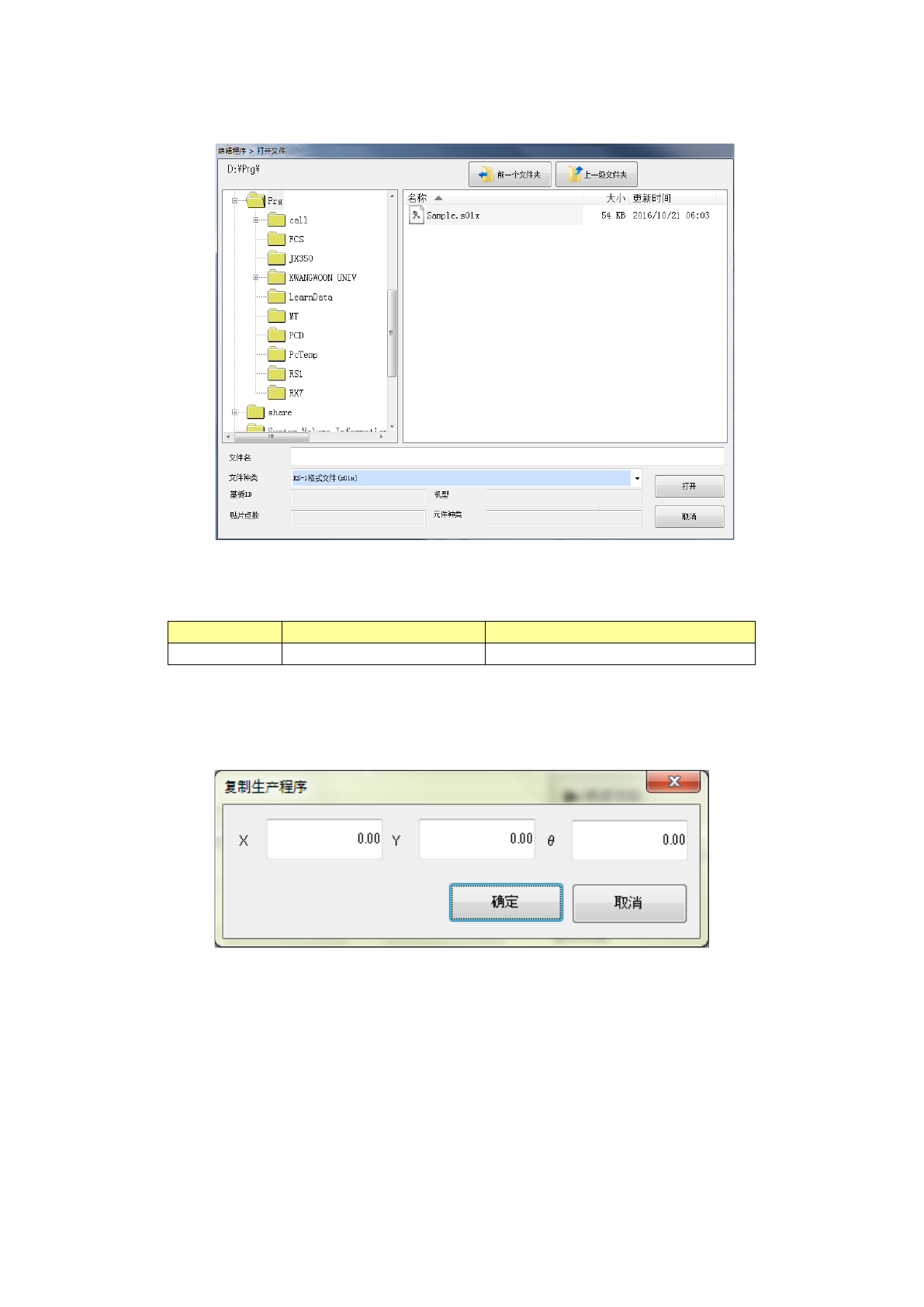

从菜单选择复制生产程序时，会打开读入文件对话框。
可展开的生产程序文件格式的组合，如下所示。
机型
基准侧的文件格式
展开源的文件格式
RS-1/1R
RS-1/1R
格式文件（
s01x）
RS-1/1R
格式文件（
s01x
）
注). 不可按其他文件格式的组合展开。
读入文件后，会打开以下输入距离基准基板位置的偏移量的对话框，请输入偏移值。
第 1 部 基本篇 第4 章 制作生产程序
4-164
偏移量的定义如下图所示。
