8-3-6 单元设定
8-3-6-1 信号灯

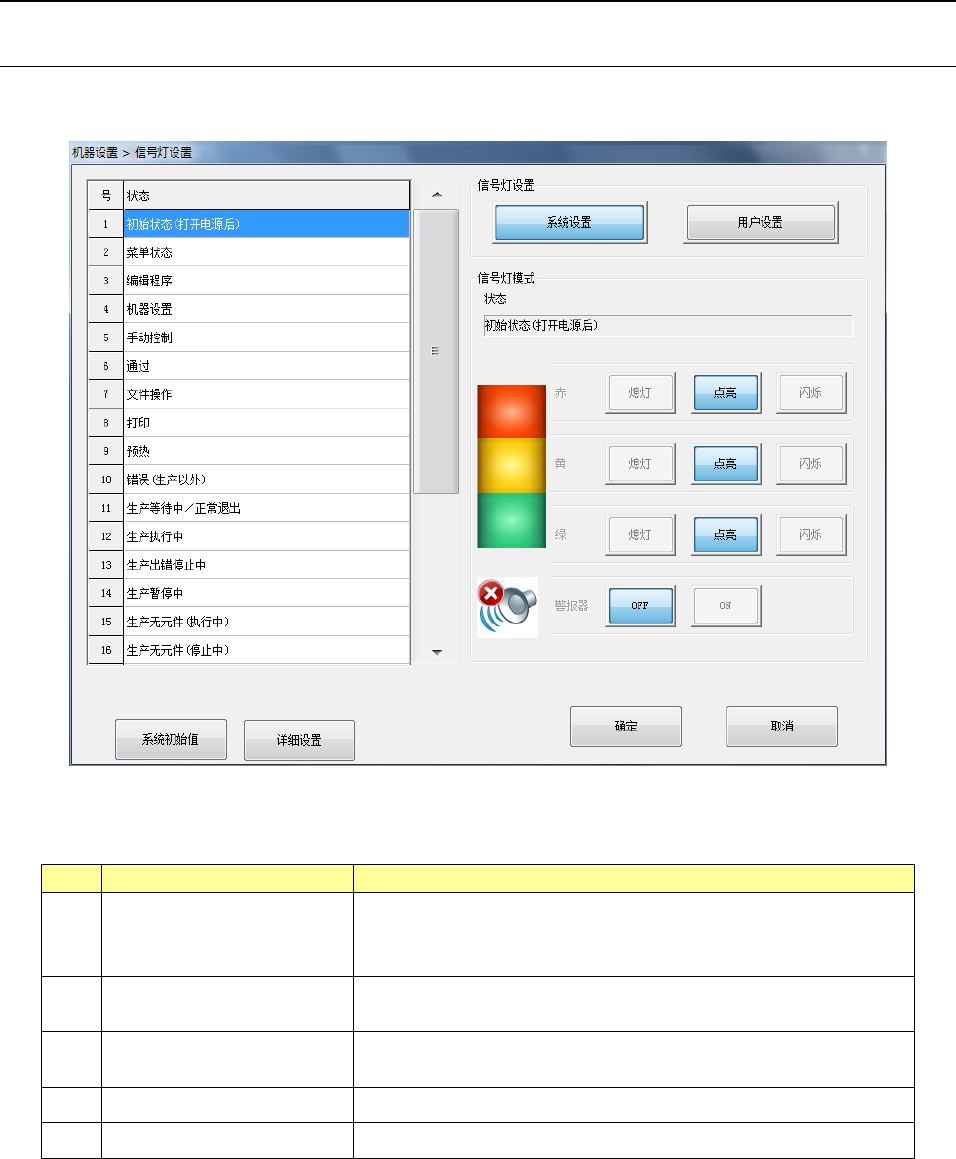

选择信号灯，会显示以下画面。
(1) 设置项目
No.
项目
设置内容
1
信号灯设置
（系统设置、用户设置）
设置用户的信号灯模式使用数据。
系统设置仅可浏览系统初始值的设置模式。
不能变更设置。
2
信号灯模式
(
红、黄、绿
)
设置各动作状态的信号灯亮灯模式。
从熄灯、点亮、闪烁中选择。
3
信号灯模式
（警报器）
设置各种动作状态下的警报器 ON／OFF。
4 系统初始值 将用户设置的内容与系统设置统一。
5
详细设置 打开信号灯的详细设置画面。
第 2 部 功能详解篇 第 8 章 机器设置
8-46

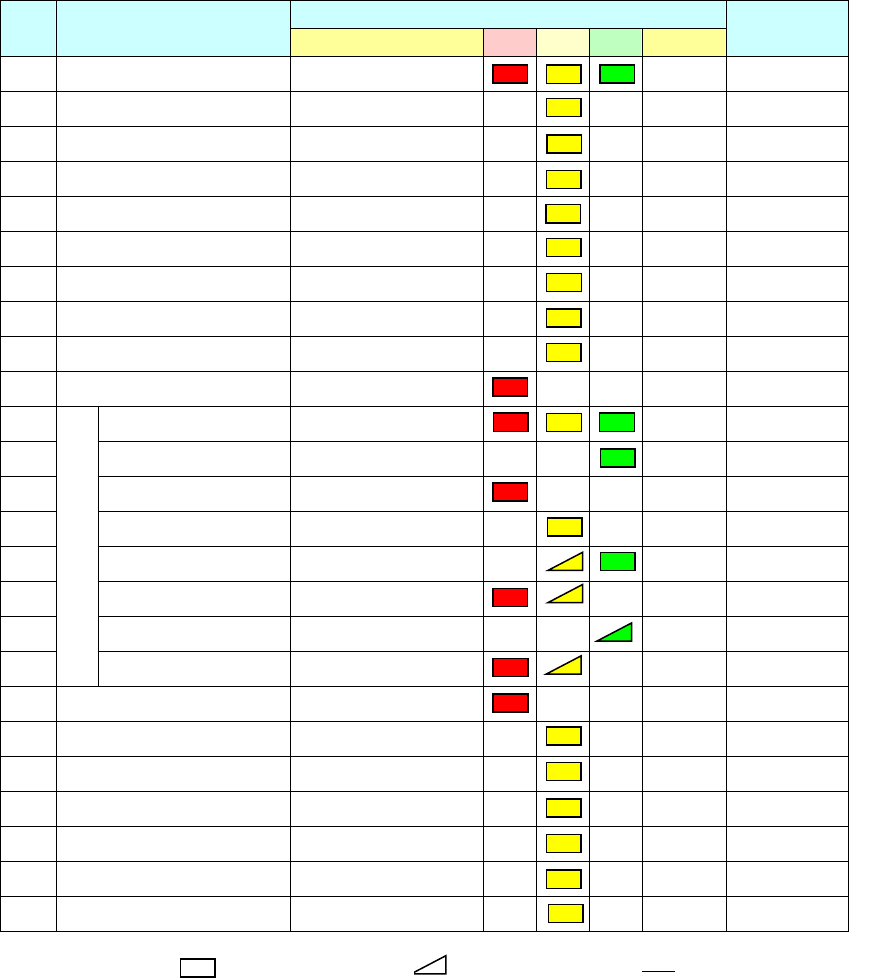

(2) 初始值
No.
状
态
信号灯模式
备
注
点亮状况
红
黄
绿
警报器
1
初始状态(打开电源后)
全部点亮
OFF
2
菜单状态
黄灯点亮
―
―
OFF
3
编辑程序
黄灯点亮
―
―
OFF
4
机器设置
黄灯点亮
―
―
OFF
5
手动控制
黄灯点亮
―
―
OFF
6
通过
黄灯点亮
―
―
OFF
7
文件操作
黄灯点亮
―
―
OFF
8
打印
黄灯点亮
―
―
OFF
9
预热
黄灯点亮
―
―
OFF
10
错误(生产以外)
红灯点亮
―
―
OFF
11
生
产
等待中／正常退出
全部点亮
OFF
12
执行中
绿灯点亮
―
―
OFF
13
出错停止中
红灯点亮
―
―
OFF
14
暂停中
黄灯点亮
―
―
OFF
15
无元件 执行中
绿灯点亮＋黄灯闪烁
―
OFF
16
无元件 停止中
红灯点亮＋黄灯闪烁
―
OFF
17
等待基板传送
绿灯闪烁
―
―
OFF
18
无元件 出错中
红灯点亮＋黄灯闪烁
―
OFF
19
紧急停止中
红灯点亮
―
―
OFF
20
返回原点中
黄灯点亮
―
―
OFF
21
自己诊断
黄灯点亮
―
―
OFF
22
故障解析
黄灯点亮
―
―
OFF
23
自我校准
黄灯点亮
―
―
OFF
24
设置变更中
黄灯点亮
―
―
OFF
25
其他
黄灯点亮
―
―
OFF
初始状态是指，从接通电源到可进行操作为止的状态。菜单状态是，初始状态以后的初始画面。
(3) 信号灯的警报器
当转移到表 8-3-6-1 的各种状态时，如果警报器的设置为 ON，则会发出警报。要停止警报
声，可按前面板的任意开关停止，例如〈START〉开关、〈STOP〉开关。
以停止警报声为目的按下开关，只对停止警报器有用，不起原本的开关按钮的作用。
：指示灯闪烁
：指示灯熄灭
：指示灯点亮
第 2 部 功能详解篇 第 8 章 机器设置
8-47
8-3-6-1-1 详细设置
按下信号灯设置画面的 [详细设置] 按钮后，将显示以下画面。
(1) 警报器的音量
移动滑块可以设置警报器鸣响时的音量。
按下[警报器 ON] 按钮可以使警报器根据设置音量鸣响，再次按下该按钮则停止。
