第 2 部 功能详解篇 第 10 章 设备运行信息
10-11
10-3-5 各贴片头运行信息
显示各贴片头的运行信息。

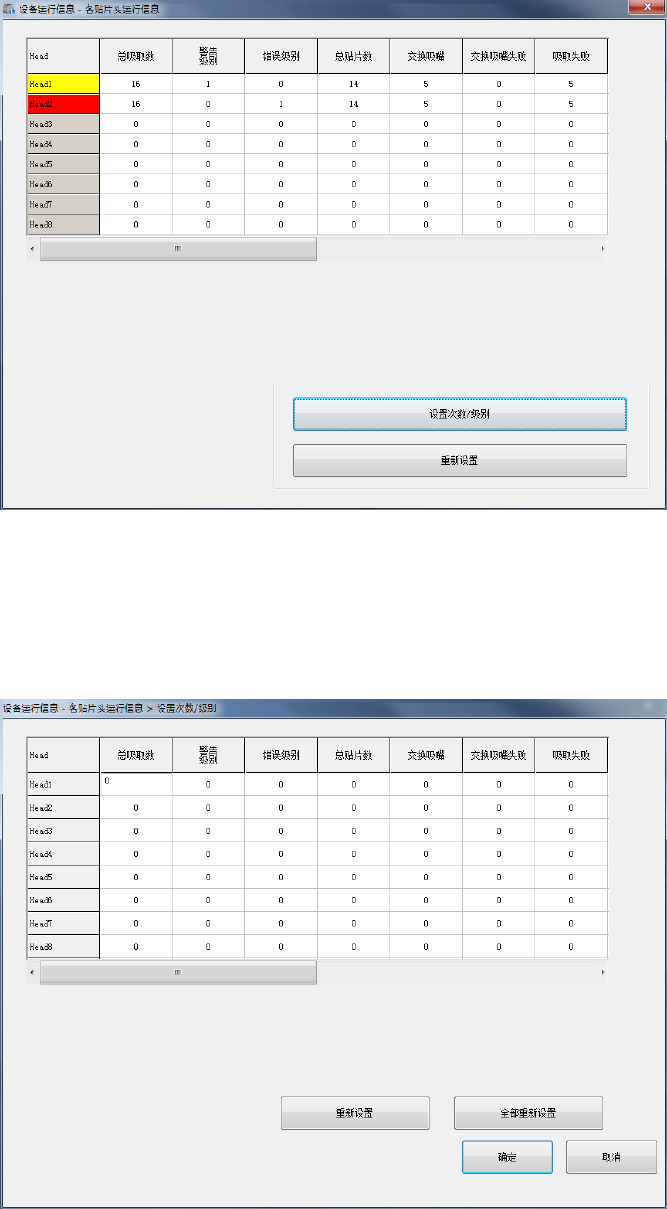

(1) 显示
从主菜单选择[机器]－[各贴片头运行信息]，即可显示各贴片头运行信息画面。
按下装置选择按钮，可切换为各供料器台架的信息画面。
1) 一览
列表中显示各贴片头的运行次数及与之相关的数据。
No.
项目
内容
1
总吸取数
计算吸取成功的次数。
2 警告级别 显示警告级别。
3
错误级别
显示错误级别。
4
总贴片数
计算贴片成功的次数。
5
交换吸嘴
计算吸嘴更换成功的次数。
6 交换吸嘴失败 计算更换失败的次数。
７
吸取失败
计算吸取失败的次数。
8
重试
计算吸取重试超次的次数。
9
激光识别
计算激光识别错误。
10 芯片站立 计算芯片站立错误。
11
异元件
计算异类元件错误。
12
检查姿势
计算姿势检查错误。
13
贴片前检查元件
计算贴片前有无元件的检查错误。
14 图像识别 计算图像识别错误。
2）[设置次数/级别]按钮
请参见后述小项。
3）[重新设置]按钮
请参见后述小项。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-12
（2） 警告/错误时的显示
更换吸嘴次数超过警告级别时，该吸嘴呈黄色显示。
当交换吸嘴次数超过错误级别时，该吸嘴呈红色显示。
信号灯的亮灯状况不发生变化。
(3) 设置次数/级别
按下[设置次数/级别]按钮，或从菜单中选择[设定]－[设定－各贴片头运行信息]，
则显示[设置次数/级别]画面。
更换 Head 吸嘴时，更换的 Head 吸嘴的更换次数设置为"0"时，变为初始化。
设定，用户级别为修理工程师时可以执行。
1) 按下需要更新的项目，或键盘的方向键移动光标后，按下数字键，激活对象单元格，即可进行
编辑。
2) 在单元格被激活时按[ESC]，为取消编辑中的内容。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-13
3) 在对象单元格被激活时按[ENTER]键或[TAB]键，则输入的值被确定。
4) 按下[确定]，为确定数据，退出设置次数/级别画面。
5) 按下[取消]，为恢复每个 Head 的运行信息数据，退出设置次数/级别画面。
6) 用键盘或触摸屏选择需要重新设置的数据，按下[重新设置]按钮后，即可处理该数据的重新
设置。按下询问提示信息的[确定]后，即可对选择区域进行重新设置。
7) 按下[全部重新设置]按钮，即可进行全部数据的重新设置处理。
按下询问提示信息[确定]后，选择区域完成重新设置。
