第 2 部 功能详解篇 第 12 章 选项组件 12 - 95 机器设置 进行 共面性 检查时，必须 进行 「机器设 置」 的设定。 请启动「机器设 置」 。 1) 从机器设置画面 菜单选择 [ 使用 单元 ] － [ 基本 ] 。 选择 勾选 ［共面检测 ］。 勾选后即设定为 使用。
第 2 部 功能详解篇 第 12 章 选项组件
12-94
规格概要
(1) 对象元件
QFP、SOP､BGA、连接器
※仅限使用 VCS 识别时。
球元件(BGA)仅限识别种类为指定全球(全球基板､全球陶瓷)时｡通过通用图像制作的元件不
适用｡
(2) 分辨率、精度
① 分辨率 ：1 μm
② 精度（3σ） ：15 μm
当由于接触探针的接触痕迹等端子有伤痕的元件、或引脚元件上的端子面的形状不是
矩形，测量面的形状不是平面时，有时不能正确判定。
(3) 元件尺寸
项目 尺寸
引脚元件
间
距
0.4mm
以上
引脚宽
0.2mm
以上
引脚
长
0.3mm
以上
元件尺寸
48mm×150mm
以下
球元件
间距
0.8mm
以上
球径
0.4mm
以上
元件尺寸
48mm×150mm
以下
(4) 可测量范围
可测量范围为１mm 以内，超过此范围会发生错误。
(5) 测量重试
可设定发生了测量错误时的重新测量的次数｡
（参见「8-3-6-8 共面性」）
(6) 输入测量参数
① 测量时的共面性判定值
② 电极尺寸：宽度、长度(仅引脚元件)
③ 测量高度偏移
④ 引脚偏移
⑤ 曝光时间
(7) 输出测量结果
① 对设定值判定好坏
② 输出所有端子的高度信息及判定好坏
(8) 激光强度
激光 ：等级 3B(IEC60825-1:2007) 可视光
最大输出 ：100mW
波长 ：600-700nm
1mm
第 2 部 功能详解篇 第 12 章 选项组件
12-95

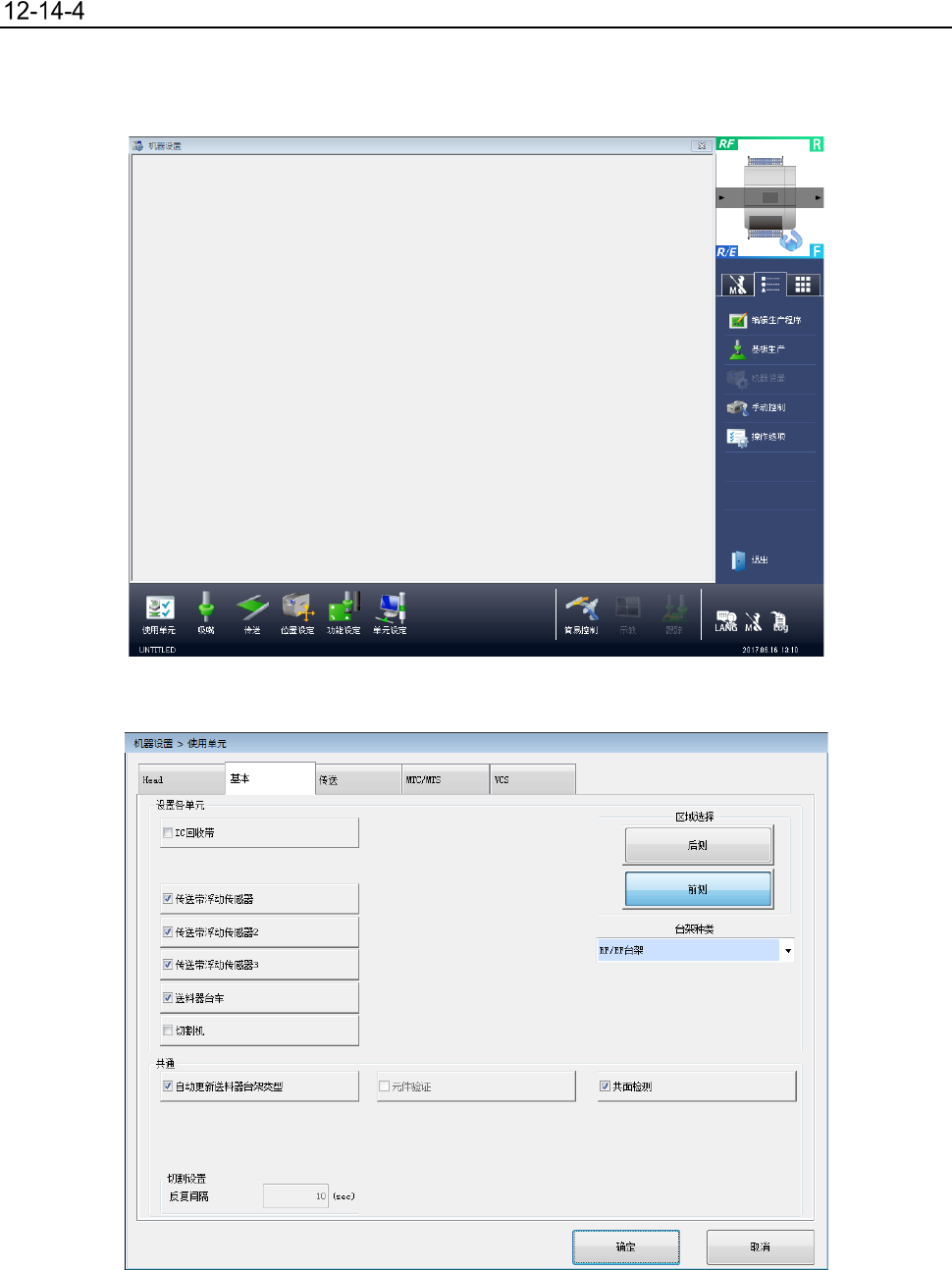

机器设置
进行共面性检查时，必须进行「机器设置」的设定。
请启动「机器设置」。
1) 从机器设置画面菜单选择 [使用单元] － [基本]。
选择勾选［共面检测］。
勾选后即设定为使用。
第 2 部 功能详解篇 第 12 章 选项组件
12-96
2) 从机器设置画面菜单选择 [单元设定] － [共面检测]。
请指定重试次数及基准平面。
No.
项目
设定内容
1
重试次数
为取得共面性参数的重复次数
2
基准平面 选择以 3 点法或是最小二乘法确定基准平面
3 IP 地址 设定分配给共面性的 IP 地址。
4 子网掩码 设定分配给共面性的子网掩码。
详情请参见「8-3-6-8 共面性」。
◆ 球元件 ：与基准面的设定无关，使用最小二乘法执行计算｡
◆ 单方向连接器 ：与基准面的设定无关，仅使用最小二乘法
执行计算平行（共线性）。
