第 2 部 功能详解篇 第 9 章 手动控制 9- 20 9-4-1- 5 控制对象：信号 按下 [ 信号 ] 按钮， 即可以下 的画面。 (1) 状态 显示 传感器 的 状态 。 (2) 控制 项目 用单选按钮选择 控制项目。 (3) [ON ]/[OFF]/[ON /OFF] 按钮 使选择的 控制项目信号，进 入 ON/OFF 状态 。
第 2 部 功能详解篇 第 9 章 手动控制
9-19

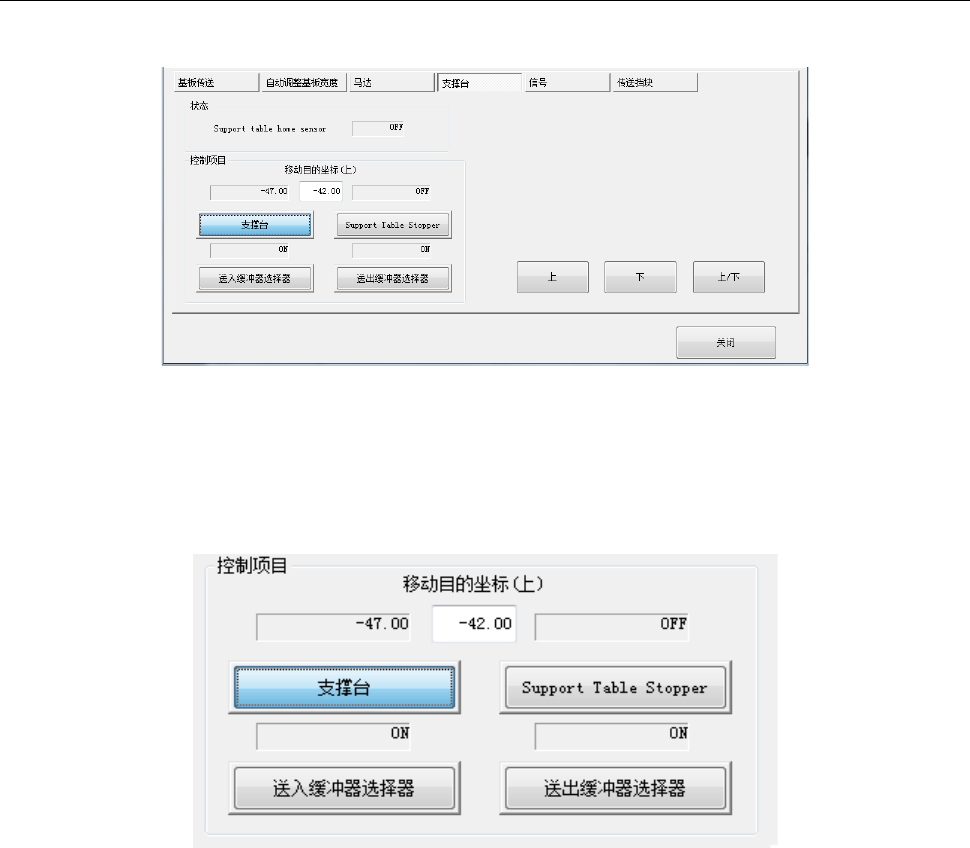

9-4-1-4 控制对象：支撑台
按下[支撑台]按钮，即可显示以下画面。
(1) 状态
显示原点传感器的状态。
(2) 控制项目
用单选按钮选择控制项目。
按下控制按钮后，即开始进行与被选择项目对应的控制。
1) 支撑台
控制支撑台上下。选择[支撑台]时，
按[ON]按钮，[OFF]按钮，[ON / OFF]按钮进行控制。
2) Support Table Stopper（支撑台挡块）
控制 Support Table Stopper 的 ON/OFF。
选择时[Support Table Stopper] 时，
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮进行控制。
3) 缓冲器选择器
控制缓冲器选择器的 ON/OFF。
选择[送入缓冲器选择器]或[送出缓冲器选择器]时，
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-20

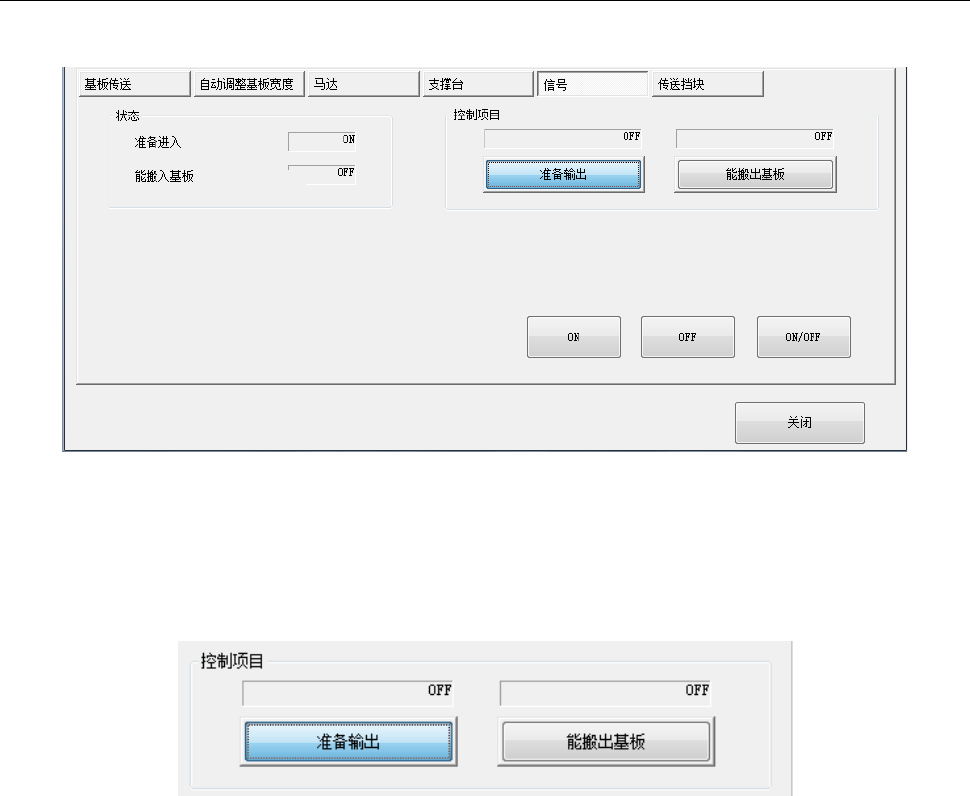

9-4-1-5 控制对象：信号
按下[信号]按钮，即可以下的画面。
(1) 状态
显示传感器的状态。
(2) 控制项目
用单选按钮选择控制项目。
(3) [ON]/[OFF]/[ON/OFF]按钮
使选择的控制项目信号，进入 ON/OFF 状态。
第 2 部 功能详解篇 第 9 章 手动控制
9-21

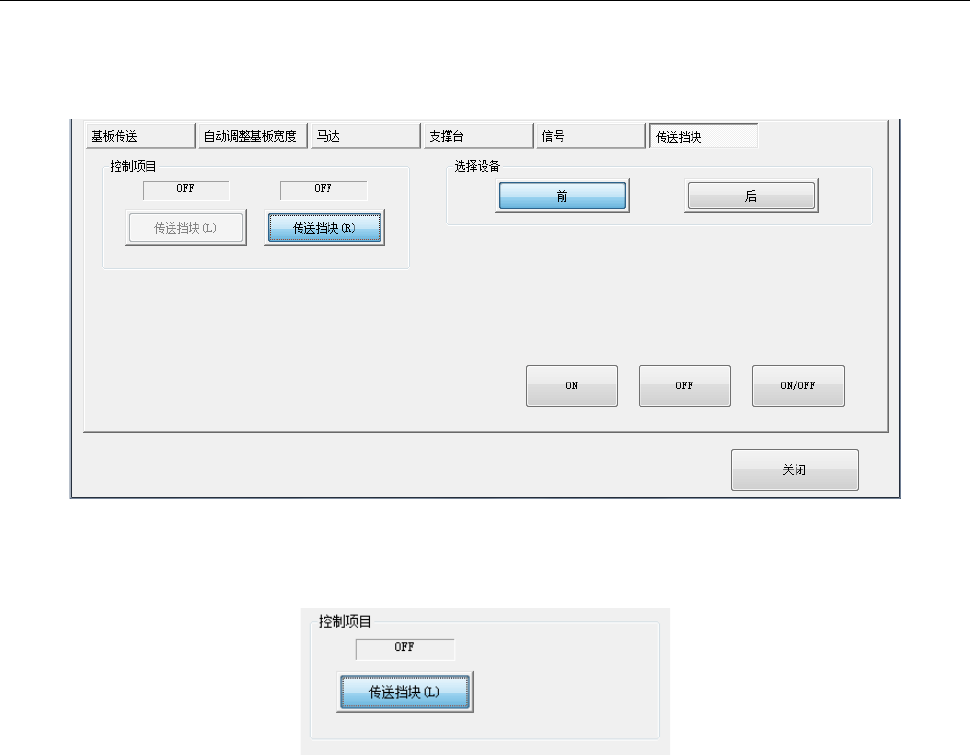

9-4-1-6 控制对象：传送挡块
按下[传送挡块]按钮，即显示以下画面。
・传送挡块
(1) 控制项目
通过单选按钮选择控制项目。
(2) [ON]/[OFF]/[ON/OFF]按钮
按[ON]按钮、[OFF]按钮、[ON/OFF]按钮控制选择的传送挡块的 ON/OFF。
