第 1 部 基本篇 第 2 章 生产
2-162
2-15-8 保护元件
按照生产程序的「元件数据（包装）」，被设定为元件保护的元件发生识别异常时，Head 单元会移动
到元件保护位置后，显示通知画面，暂停生产。
用手取下吸嘴吸取的元件，点击[确定]，会显示暂停画面。
按<START>开关，在完成元件废弃动作后，重新开始生产。
按<STOP>开关，则转换到生产中断动作。
第 1 部 基本篇 第 2 章 生产
2-163
当暂停的原因为激光头弄脏错误、芯片站立错误、激光识别错误、异元件错误时，暂停画面上会显
示[激光波形]按钮。
发生错误暂停时，如 Head 吸嘴中也有同样错误时，也会显示按钮。点击[激光波形]按钮，显示前，
为了检查激光脏污，Head 会上下运动。敬请注意。

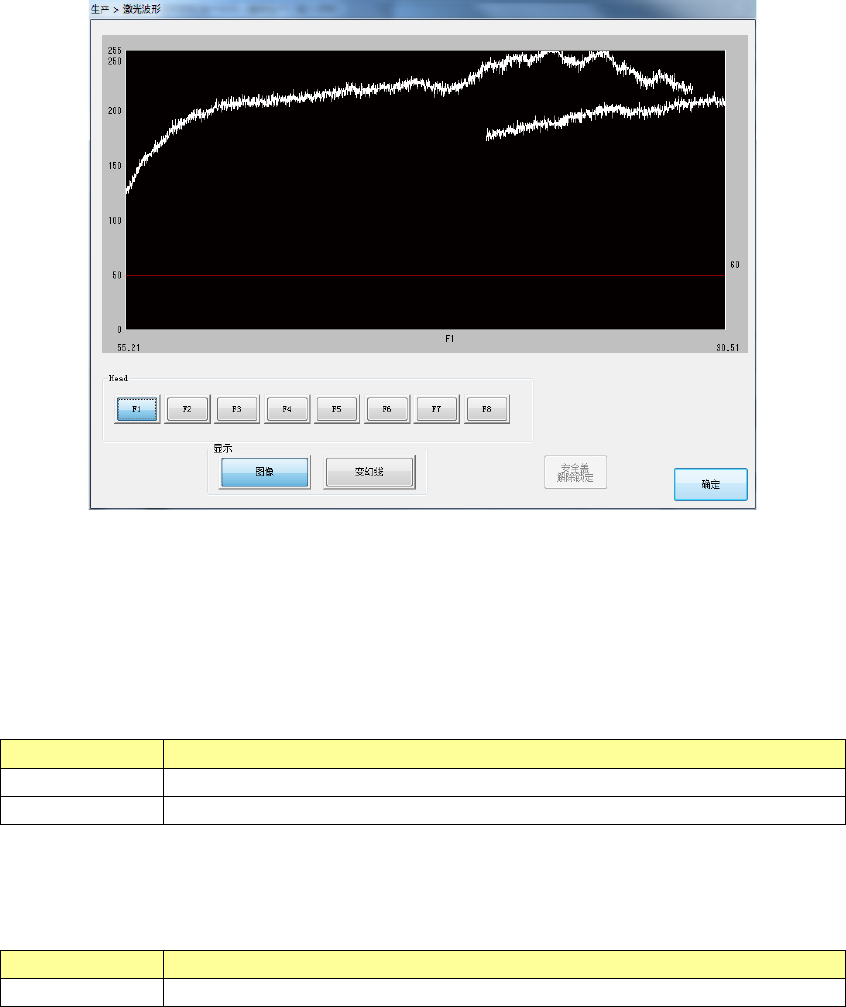

按[激光波形]按钮，会显示激光波形画面。
(1) 激光波形图像
显示激光波形的图像。
(2) 显示一览
选择激光波形图像显示的内容。
项目
内容
图像
显示图像波形的结果。
变幻线
将元件的激光识别结果用变幻线显示。
(3) Head 一览
选择要在激光波形图像中显示的 Head。
项目
内容
Head1
～
8
选择显示
Head
。
按下[确定]按钮后，关闭激光波形画面，返回之前的画面。
详细情况请参见「2-15-1 发生错误」中的项目。
第 1 部 基本篇 第 2 章 生产
2-164
2-15-9 暂停时的无元件补满功能

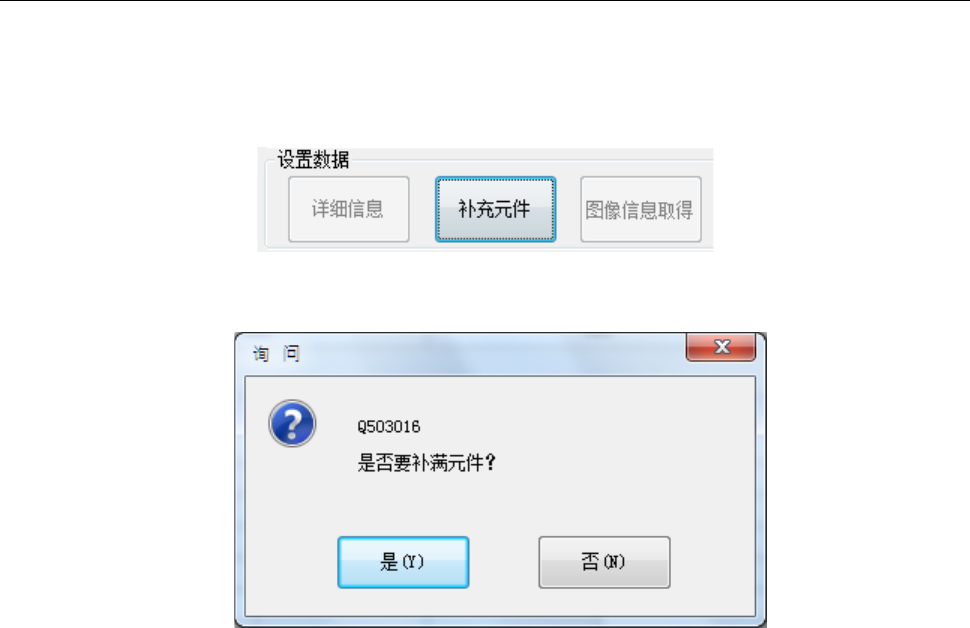

若在操作选项的[生产/暂停]选项卡画面上勾选了［暂停画面上添加「补充元件」按钮］，则生产暂停画
面的「数据设置」组中，会显示［补充元件］按钮。
此项设置后，在非「发生无元件」「 发生标记识别错误」而暂停时，画面上可显示［补充元件］按钮。
按下［补充元件］按钮后，会显示确认信息。
按［是］按钮后，执行补充元件。补充对象为带式，管式供应的元件。元件剩余数为 0 已经无元件的，
补充元件后剩余数恢复为初始值，并解除无元件；元件有剩余的，解除无元件，剩余数不变。
按下［否］按钮，不执行任何操作，关闭确认的提示信息。
