附录 用语集
A-2
ATC
Auto Tool Changer（自动工具交换装置）的简称。
RS-1/1R，把与元件的大小对应的吸嘴装在贴片头上进行元件的吸取、贴片。
ATC是这些吸嘴的保管场所。

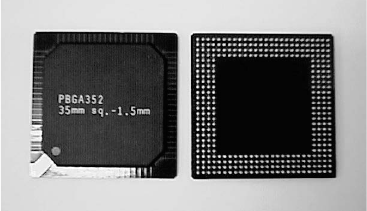

BGA、FBGA
为Ball Grid Array（球栅阵列封装）、Fine pitch B
GA（密间距 BGA）的简称。
在元件贴片面上焊球格子状排列，具有不易变形、易
操作处理的特点。
最近，英特尔公司的计算机周边电路采用此项技术，
使得在计算机领域里使用量急剧增长。
BOC 校准
通过识别BOC标记，计算校正率的功能。
使用BOC标记进行贴片时，如果不取得BOC校准值，在进行贴片位置示教时贴片位置会出现偏离。
BOC 标记
Board Offset Correction 标记的简称。
在基板上设置标记，以校正确定基板位置的外周及定位销孔等机械加工部分与焊盘(LAND)之间的
偏差。
在操作RS-1/1R时指定2点或3点的标记，指定2点时可进行旋转和伸缩的校正。
指定3点时，在原基础上进行XY的偏斜校正。
EPU
External Programming Unit（外部程序设计装置）的简称。
在计算机上输入贴片机的生产程序，通过USB等在设备主机上使用。
RS-1/1R是不符合规定的
HMS
Height Measurement System（高度测量装置）的简称。测量元件吸取高度的装置。
I/O 的安全方向设定
吸嘴返回ATC、释放基板、Z轴移动到安全高度等一系列的处理。除贴片头稍有移动可能影响其
它装置的情况以外，推荐执行。
IFS-NX
Intelligent Feeder System的简称。
具备防止贴片机误贴片功能，以及进行追踪管理等的软件系统。最多可以控制70台装置
（※通过IS制作的生产程序进行外部准备时，最多为10
台）。
附录 用语集
A-3
JaNets
它的全称是“JUKI advanced Network system ”。
生产线的管理、该方案的创建、数据聚合软件系统。
最多可以控制10台装置
MTC
Matrix Tray Changer的缩写。
向RS-1/1R主机供给托盘元件的装置。MTC内的贴片头从托盘吸取元件，在称为滑梭的单元上装
载元件。滑梭从下侧通过真空吸取元件，向RS-1/1R主机（以下称为装置）内部移动。装置的贴
片头吸取滑梭的元件，并进行贴片。
有TR6D/6S的两种，TR6D/6S安装在装置的横向右侧。在TR6D的上下段托架上设置相同种类的
元件，可以实现不间断生产（下段托架的元件用完时，从上段的托架供给元件，其间向下段的托
架供给元件）。
MTS
Matrix Tray Server（矩阵托盘服务器）的简称。
托盘元件的供应装置。将托盘拉出到装置内部，由装置的贴片头直接吸取·贴片。
TR8SR在同一台架上可与带式供料器（以8mm带式供料器换算最多20个）共存。
OCC
Offset Correction Camera（位置校正摄像机）的简称。
进行BOC标记的示教·识别、贴片·吸取位置的示教。
PLCC
Plastic Leaded Chip Carrier（塑封有引线芯片载体）的简称。也标示为QFJ。
在4边有J字形状引脚的元件。引脚的位置精度好不易变形，适于自动装配。
QFP
QFP(Quad Flat Package，四方扁平封装），向4个方向伸出引脚的鸥翼形状的元件。
引脚间距随着引脚的增多而缩短。特点是：可适应需要生产引脚多的产品，小型包装，便于进行
焊接部的外观检查。
SOJ
SOJ(Small Outline J-Bend Package，小外形J引脚封装)，向2个方向伸出引脚的J弯曲形状元
件。特点是：引脚不易变形，容易操作处理，热阻低。
SOP
SOP(Small Outline Package，小外形封装)是在2
个方向上伸出引脚的鸥翼形状的元件。
特点是：基板上的安装面积小，便于焊接部的外观检查，也便于用电烙铁等进行修正。
附录 用语集
A-4
S-VCS
S-VCS（Scanning Vision Centering System），就是将吸取了元件的贴片头在X方向上移动至
VCS上，同时进行图像定心的图像识别控制。
实现了比以往的图像处理更为高速的识别。
VCS(单元)
识别电子元件的(带引脚或球)形状，检测姿势保持状态的装置。
区域标记
进行QFP等高精度元件贴片时在元件底板附近设置的定位用标记。也称为基准领域标记。
脱机
脱机(Off-line)是指计算机现在处于非通信的状态。
联机
联机(On-Line)是指现在正处于计算机直接控制下的状态。
方形芯片
方形芯片是指1005(横向尺寸1.0mm×纵向尺寸0.5mm)、1608(横向尺寸1.6mm×纵向尺寸0.8m
m)等的矩形或类似的元件。方形芯片也有电阻和电容等种类。
扩展名
扩展名是指文件的格式，给文件命名时，在目录的后面是文件名，文件名后是扩展名。
各机器能附带的扩展名如下所示。
(目录) (文件名) (扩展名)
D：\○○\○○ \ JUKIDATA. s01x
