第 1 部 基本篇 第 4 章 制作生产程序 4- 11 4 2) 透过照明时 照明控制数据 ( 透过照明 ) 画面 是用于输入透 过照明的输入值 的。 照明控制数据 ( 透过照明 ) 画面如下所 示。
第 1 部 基本篇 第4 章 制作生产程序
4-113
[控制 2]以及[控制 3]选项卡是详细设置图像识别时有关照明数据的画面。
根据图像控制数据的大分类的选择，按以下图案显示。
1) 反射照明时

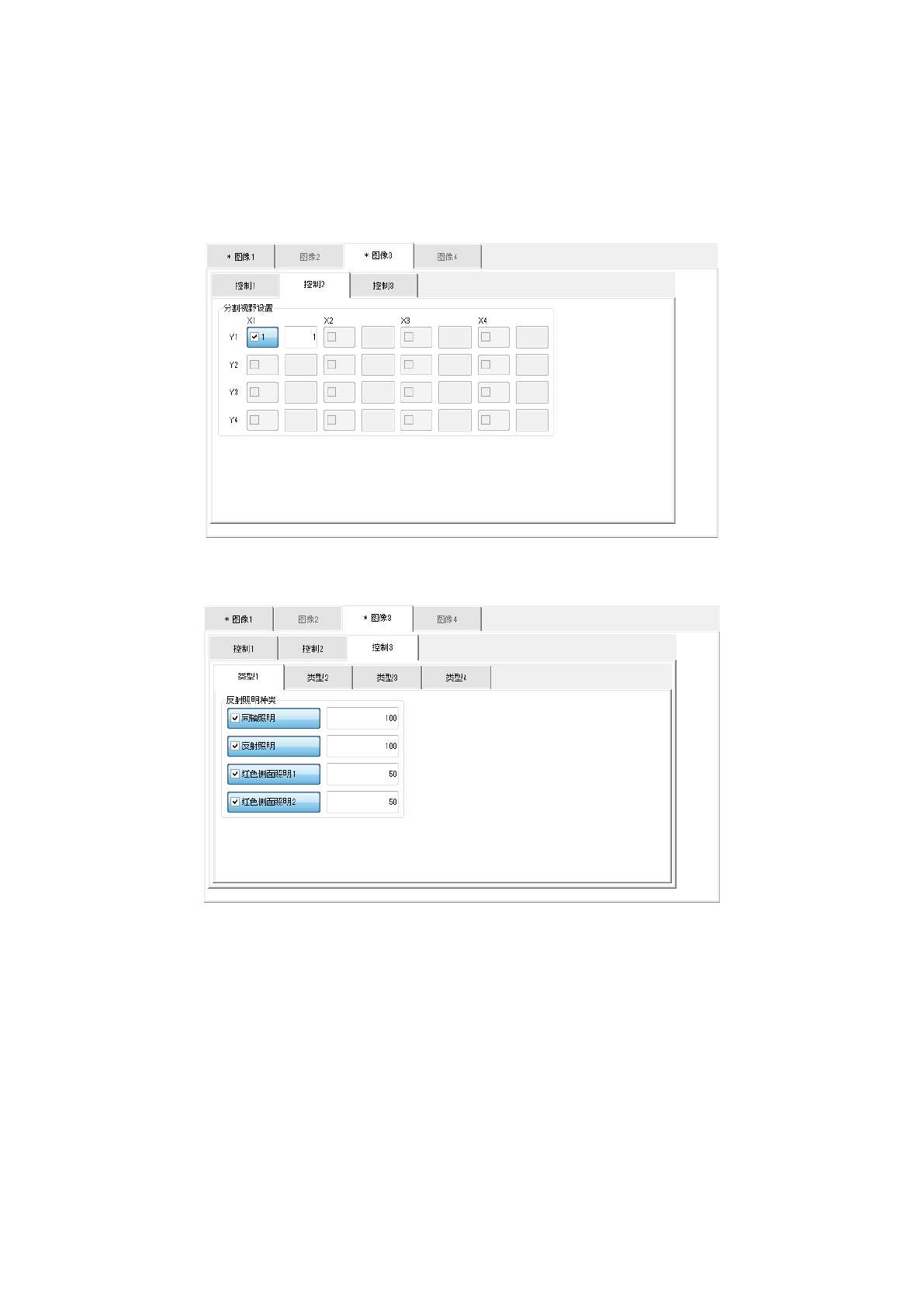

照明控制数据_(反射照明)画面是用于设置反射照明输入值的画面。
照明控制数据(反射照明)画面如下所示。
第 1 部 基本篇 第4 章 制作生产程序
4-114
2) 透过照明时

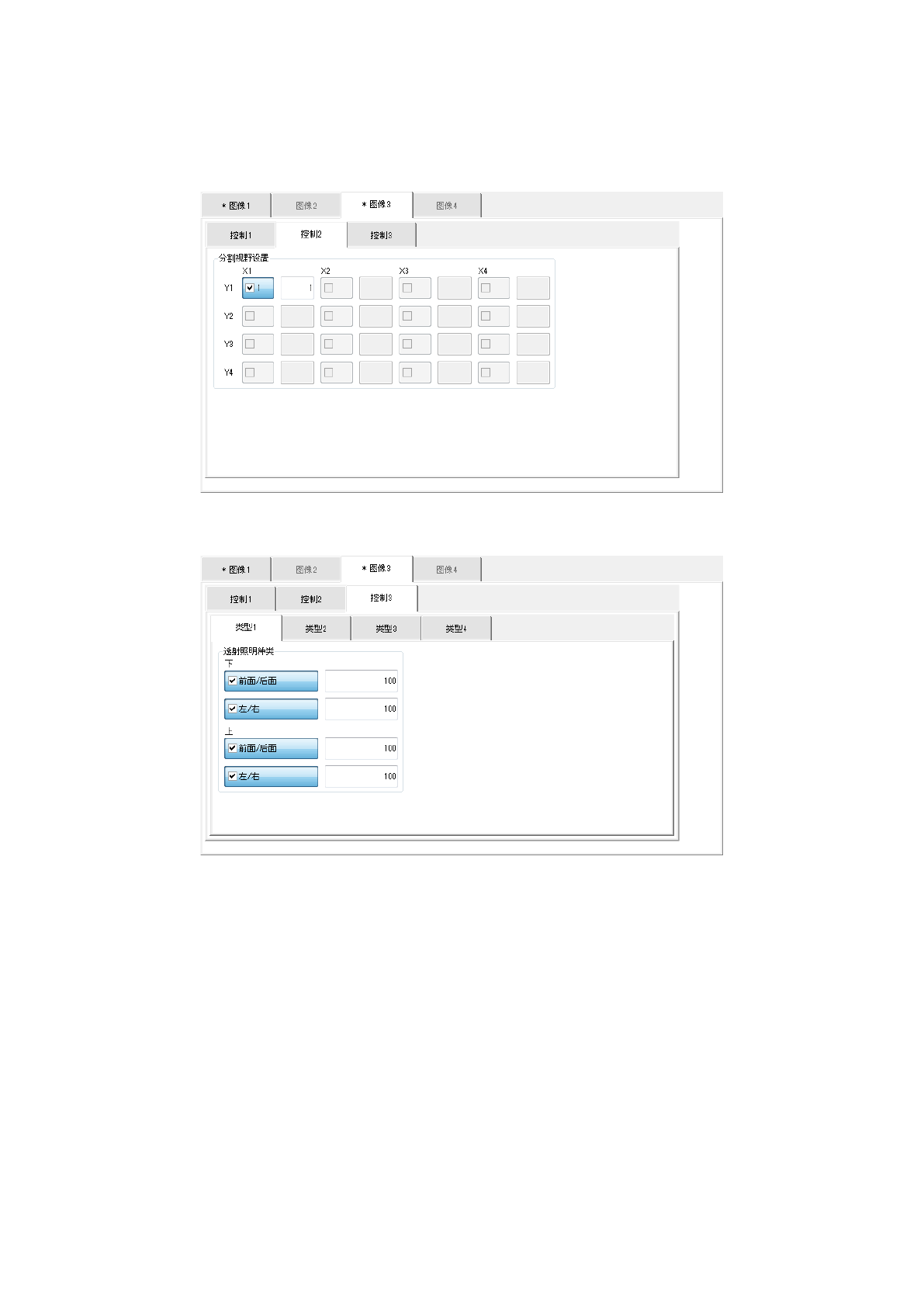

照明控制数据(透过照明)画面是用于输入透过照明的输入值的。
照明控制数据(透过照明)画面如下所示。
第 1 部 基本篇 第4 章 制作生产程序
4-115
3) 侧面照明时

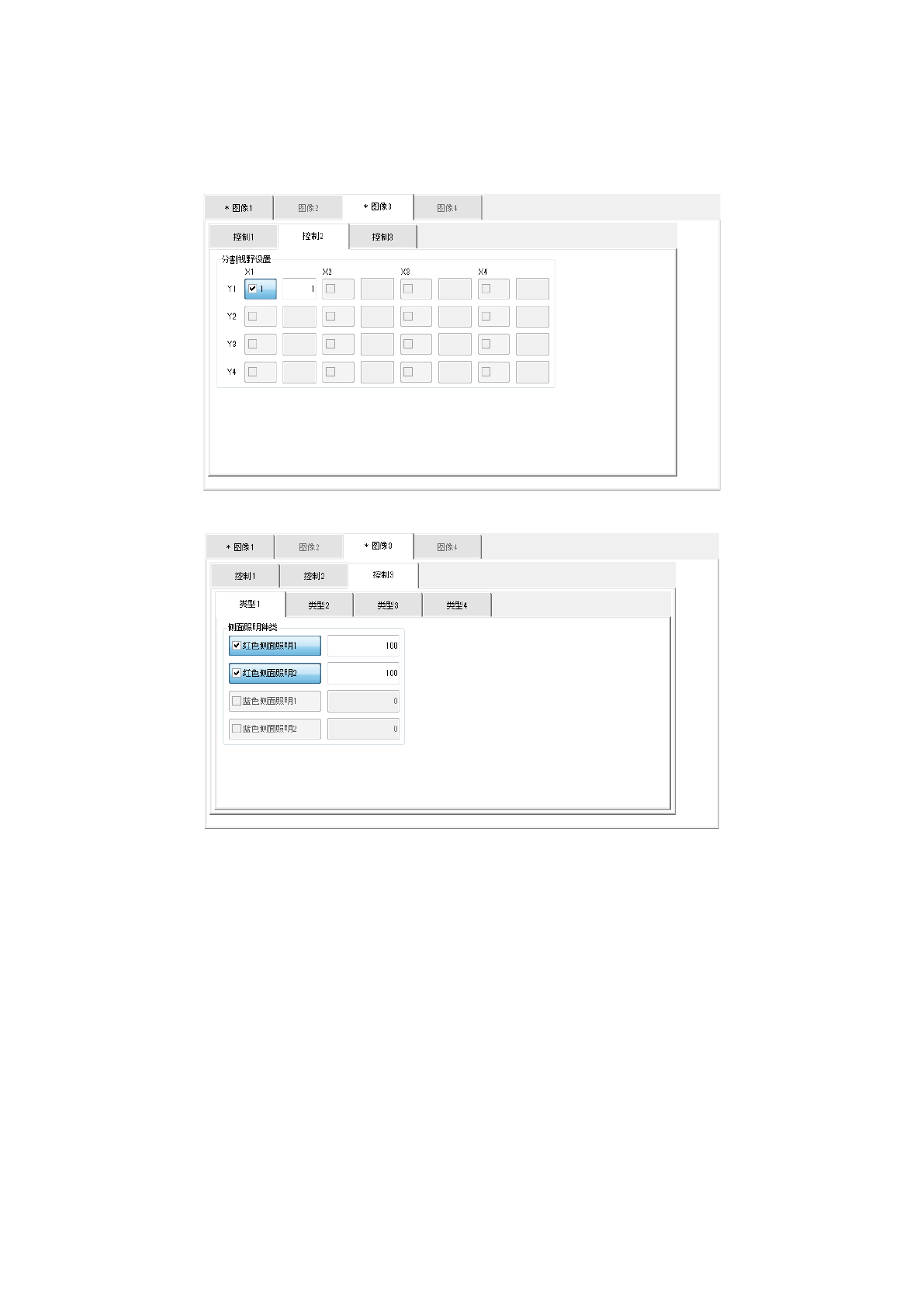

照明控制数据(侧面照明)画面是用于设置侧面照明的输入值的画面。
照明控制数据(侧面照明)画面如下所示。
侧面照明且通过小分类选择红色侧面照明时，蓝色侧面照明的选择即变为无效。
反之，选择了蓝色照明时，红色侧面照明的选择即变为无效。
选择「确定」按钮，照明控制数据的设置即变为有效。
选择「取消」按钮，照明控制数据的设置即变为无效。
