第 1 部 基本篇 第4 章 制作生产程序
4-172
(1) 操作
① 传送动作
可选择传送动作。可选择搬入基板、搬出基板、释放基板、重夹。
启动时选择「搬入」。
② 传送动作显示
根据指定的传送动作、动作顺序，传送状态的变化会显示在图上。
③ 搬入后的 BOC 标准设置
选择是否基板搬入后立即执行 BOC 校准。
「按选项执行」
・・・ 按操作选项的预先设置，决定是否进行 BOC 标记识别。
「必须执行」 ・・・ 必须进行 BOC 标记识别。
「不执行」 ・・・ 不执行 BOC 标记识别。
④ 状态
显示传送动作执行中的信息。
显示传送方向、BOC 标记、夹紧状态的信息。
⑤ 退避轴
退避轴。
⑥ 执行
按下执行按钮，执行[搬入]、[搬出基板]、[释放基板]、[重夹]动作。
⑦ 关闭
退出基板传送对话框。
要执行传送时按<START>开关（或[执行]按钮）。
要结束操作时，按[关闭]按钮。
传送过程中由于某种理由要取消操作时，可按<STOP>开关停止。
(2) 传送通道动作状态
① 搬入（基板安装）
将基板搬入至夹紧缓冲区，进行固定。
这时固定的位置会按照设置的设定或基板的外形尺寸而变化。
在固定位置上已有基板时，会搬出后再搬入。
② 搬入(第 2 次)
进行第 2 阶段的固定。
③ 搬出基板
将基板从固定位置搬出。
基板搬出时，在 OUT 传感器近前会减速，在低速的状态下进行 OUT 传感器检测。
在夹紧解除的状态下，基板搬出动作会以低速进行搬出动作。
④ 释放基板
基板被固定时，解除固定。
⑤ 重夹
基板在固定位置上时，进行重夹动作，在止动器位置夹紧基板。
⑥ 再次夹紧（2 阶段）
基板在夹紧位置时，执行再次夹紧动作，在第 2 阶段位置夹紧基板。
第 1 部 基本篇 第4 章 制作生产程序
4-173

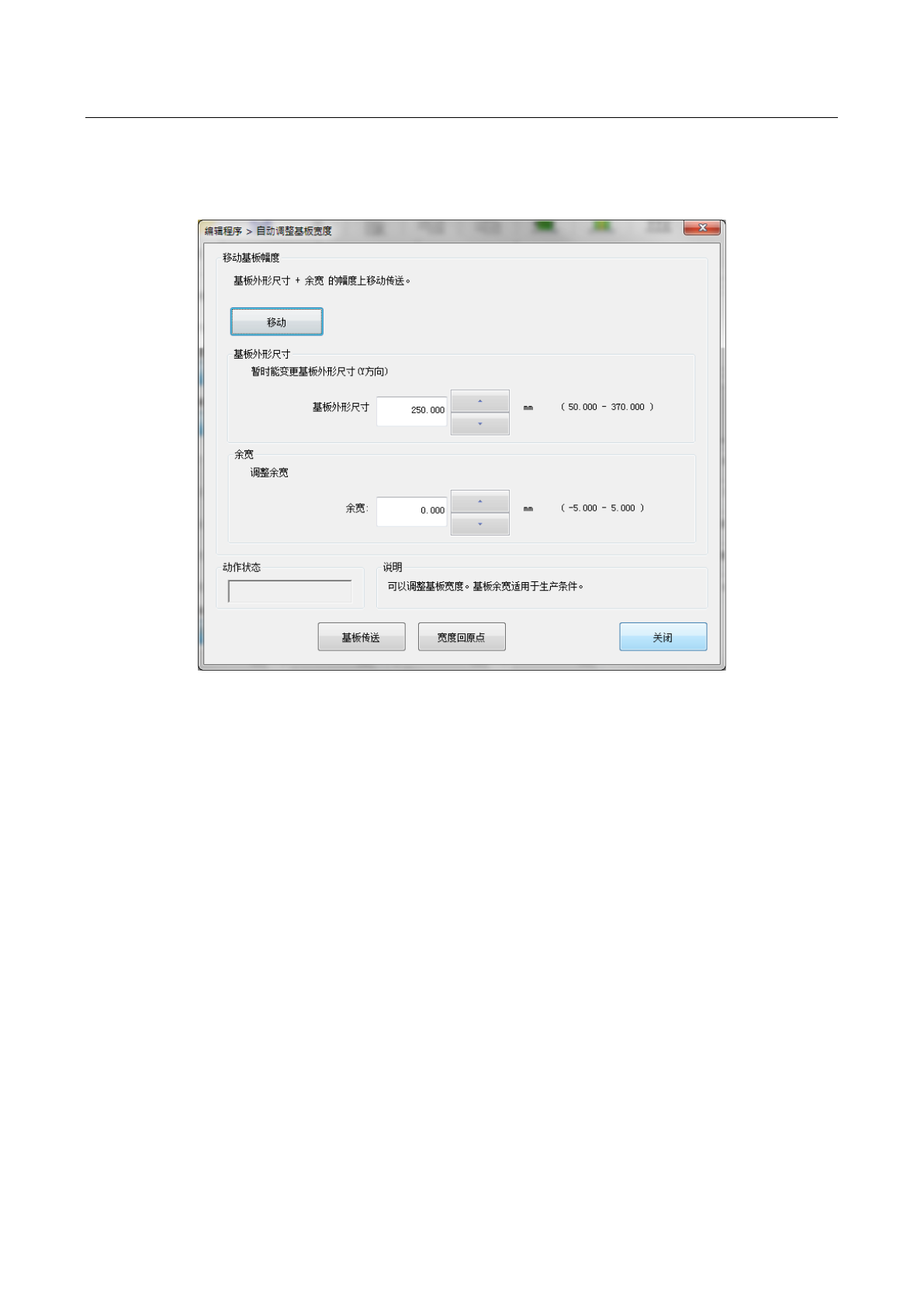

4-5-2-6 自动调整基板宽度
可进行基板传送宽度调整。
选择菜单后，显示以下对话框。
·自动基板宽度调整(单通道)
(1) 移动
按照基板外形尺寸＋余宽的宽度移动传送宽度。
(2) 基板外形尺寸
输入基板外形尺寸。默认为代入基板数据的基板外形尺寸(Y 方向)。
(3) 余宽
输入基板与传送轨道的余宽。
(4) 动作状态
基板传送、宽度回原点时，显示传送通道上的动作状态。
(5) 基板传送
启动基板传送对话框。
(6) 宽度回原点
执行自动调整基板宽度的返回原点。
(7) 关闭
退出自动调整基板宽度对话框。
第 1 部 基本篇 第4 章 制作生产程序
4-174
4-5-3 列表画面的功能
此功能是制作程序的辅助功能。对列表画面的右下部的列表画面用编辑按钮进行配置。
图标
项目
内容
插入行 在选择的行位置上插入空白记录。
复制行 将选择行的内容插入复制的记录。但也有未复制的内
容。
单元格・复制 将选择范围反转显示的单元格保存到内存缓冲区。
单元格・粘贴 将「单元格・复制」
命令保存到内存缓冲区里的数据
进行粘贴。
编辑程序的各列表画面，可变更单元格宽度或进行数据的排序。
4-5-3-1 插入行
在选择的行中，插入空白记录。
画面
功能
基板数据
基本设置画面
不能使用。
尺寸设置画面
电路配置画面
在光标位置插入空白行｡
执行命令后，光标会移动到空白行的最左侧输入字段。
扩展坏板标记画面
传送设置画面 不能使用。
贴片数据
列表画面
在光标位置插入空白行｡
贴片 ID 会变为「＃」。贴片位置､角度､元件名为空白。
基准领域标记
不能使用。
区域坏板标记画面
元件数据
列表画面
不能使用。
表格画面
吸取数据
列表画面
表格画面
※使用排序功能时，不能选择插入行的命令。
