第 1 部 基本篇 第 4 章 制作生产程序 4- 102 ⑪ 浏览 显示球面图案列 表对话框。 在球面图案列表 对话框中，进行 球面图案的设 置。 设置方法为，快速点击两次要设置的球面图案，或选择球面 图案后，点击 [ 确定 ] 按钮。显 示确认 对话框。
第 1 部 基本篇 第4 章 制作生产程序
4-101

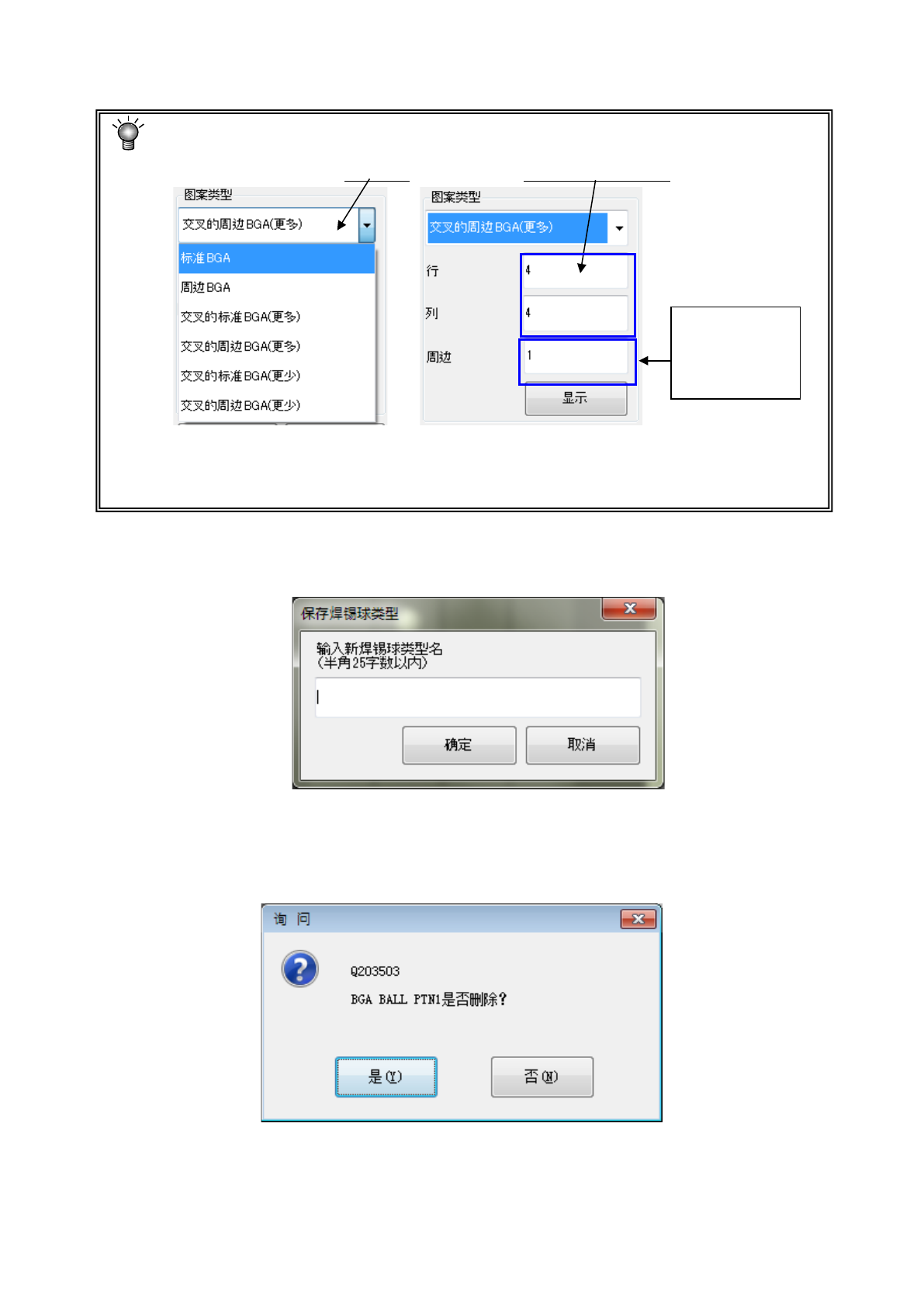

＜新建球面图案的方法＞
①按下「新建图案」按钮。
②在「图案类型」中选择图案类型，输入新图案的「行」数与「列」数。
③ 按下「显示图案」按钮，则在“球面图案制作区域”中显示已选择的球面图案。
请追加、删除(焊锡)球，编辑图案。
制作、编辑后，请按下「保存」，再按下「确定」。
保存新建的球面图案时，会显示焊锡球类型名的输入对话框。
按下「保存」、「删除」按钮，或编辑图案后按下「确定」、「取消」按钮时，会显示确认信息。（以
下是按下「删除」按钮时的确认信息）。
选择周边型时，请
输入球存在的行
数。
第 1 部 基本篇 第4 章 制作生产程序
4-102

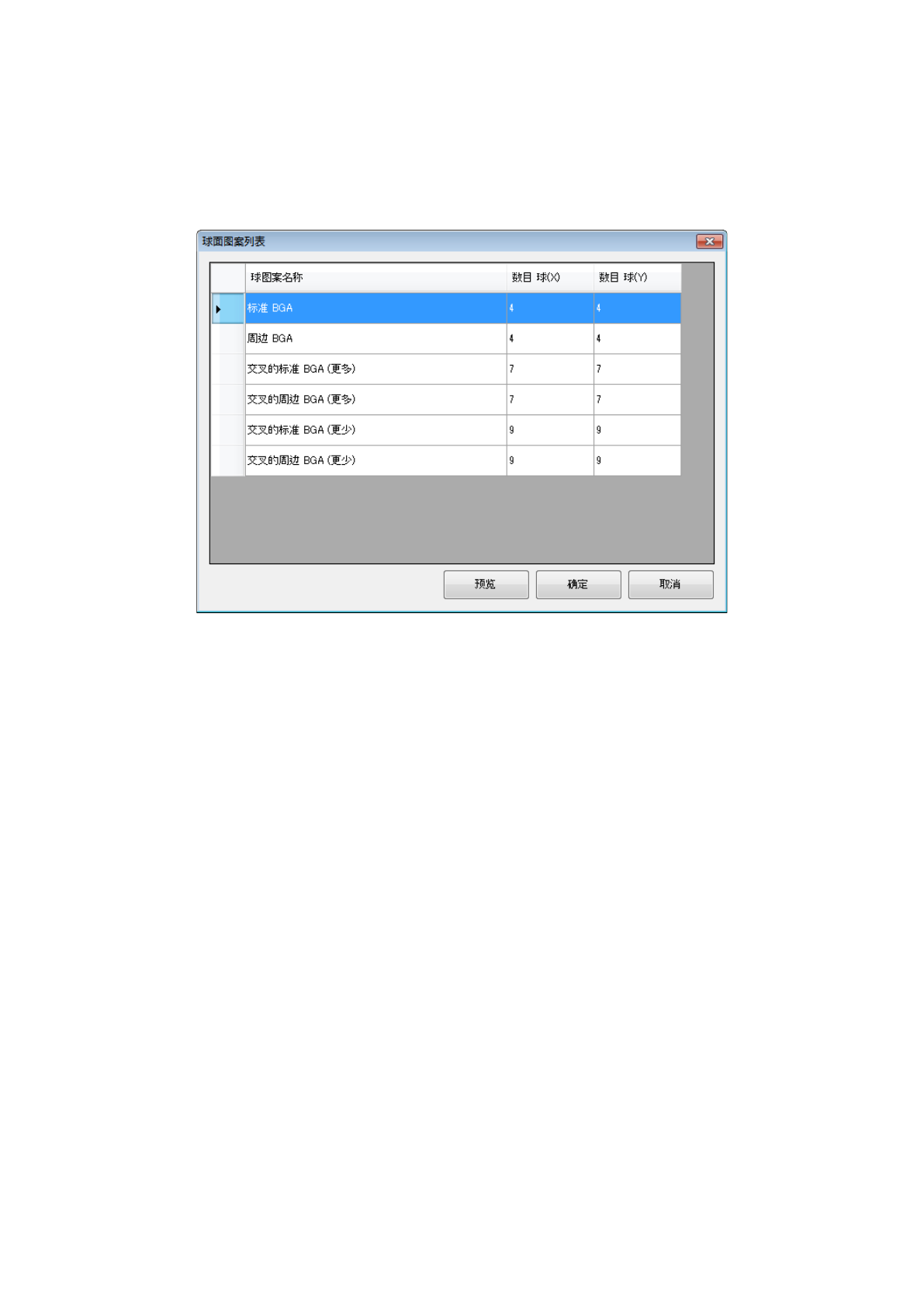

⑪ 浏览
显示球面图案列表对话框。
在球面图案列表对话框中，进行球面图案的设置。
设置方法为，快速点击两次要设置的球面图案，或选择球面图案后，点击[确定]按钮。显示确认
对话框。
第 1 部 基本篇 第4 章 制作生产程序
4-103

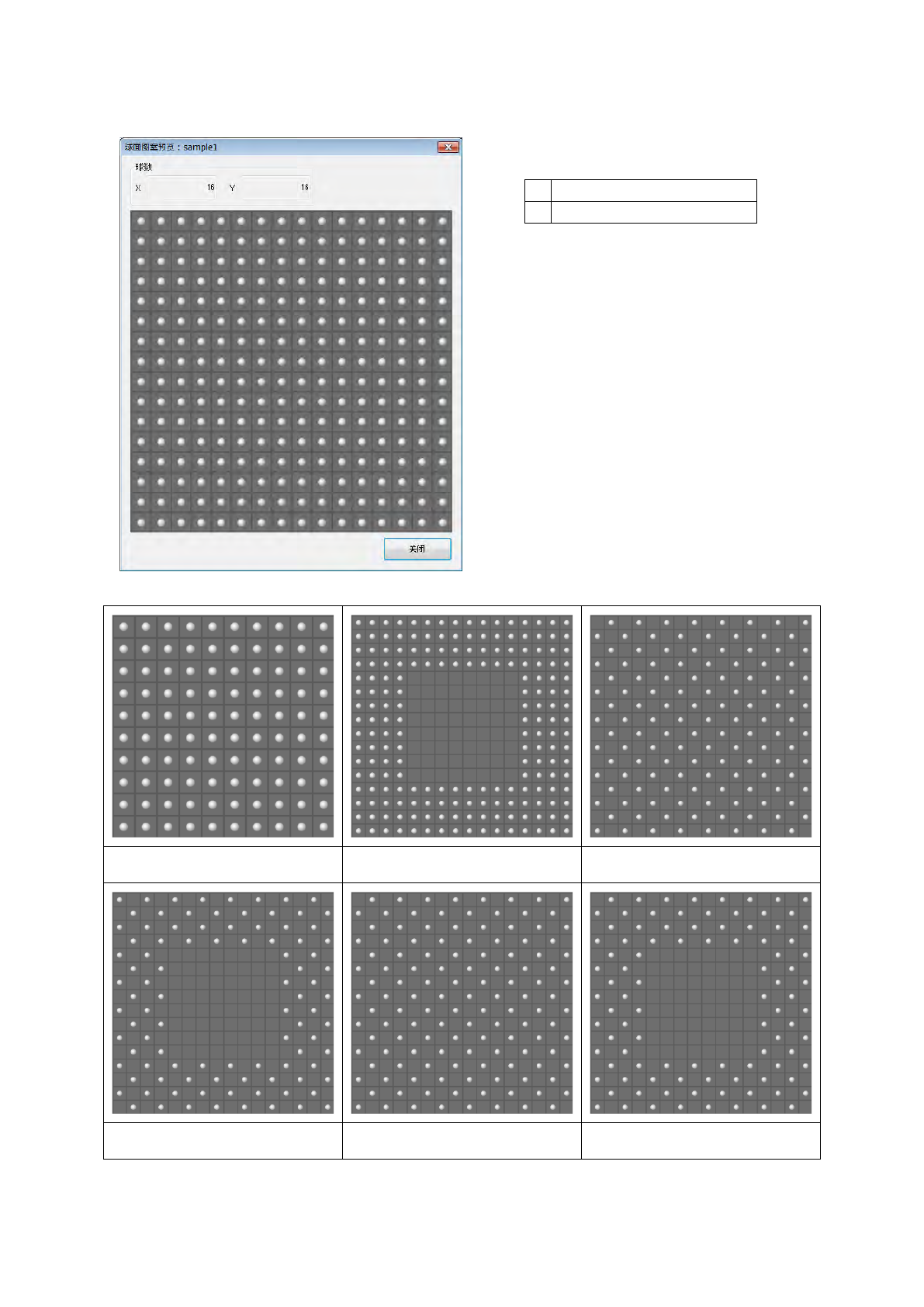

选择球面图案，点击[预览]按钮时，即显示选择的球面图案的预览。
标准类型
BGA
外围类型
BGA
交叉标准类型
BGA(
外围多
)
交叉外围类型
BGA(
外围多
)
交叉标准类型
BGA(
外围少
)
交叉外围类型
BGA(
外围少
)
球数
X
球的列数
(
横方向的球个数
)
Y
球的行数
(
纵方向的球个数
)
选择[关闭]按钮，返回选择图案。
