第 1 部基本篇第 1 章装置概要 1- 90 1-9- 8 生产程序初始文件夹设置用于生产程序的读写生产程序初始目录 ( 文件夹 ) 。从主菜单选择「环境设置」 / 「生产程序初始文件夹」后，会显示如下设置画面。按下「浏览」按钮，从文件夹一览中选择初始文件夹。选择后按下「确定」。注意请不要在 C 盘中设置文件夹。在 C 盘中设置文件会显示错误。

第 1 部基本篇第 1 章装置概要

1-89

1-9-7 保存图像数据

此功能是在生产暂停中，按下「图像信息文件输出」按钮，将取得的错误图像文件、因标记识别错误

暂停时在错误详细对话框中输出图像的错误图像文件，保存到 USB 存储器里。

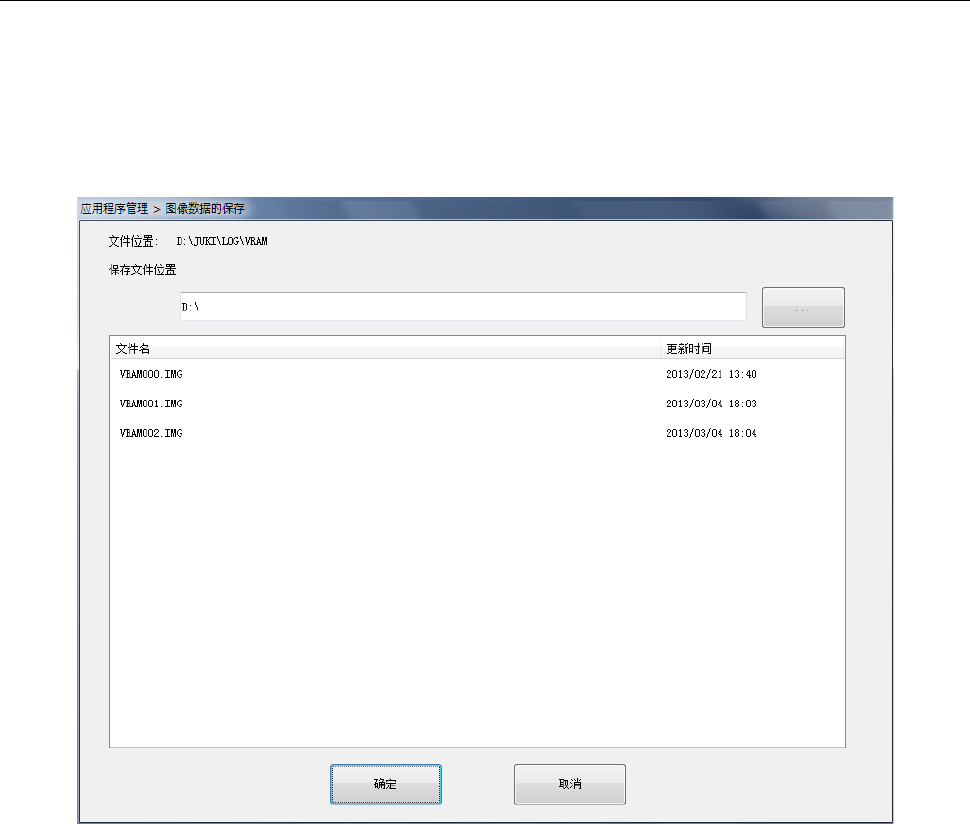

① 从菜单选择「准备・调整」/「保存图像数据」，显示「图像数据的保存」对话框。

② 按下「…」按钮指定文件保存位置。

③ 按下「确定」按钮，图像数据即保存到指定位置。数据保存后，对话框会自动关闭。

④ 如不要保存图像数据而关闭对话框，请按「取消」。

第 1 部基本篇第 1 章装置概要

1-90

1-9-8 生产程序初始文件夹

设置用于生产程序的读写生产程序初始目录(文件夹)。

从主菜单选择「环境设置」/「生产程序初始文件夹」后，会显示如下设置画面。

按下「浏览」按钮，从文件夹一览中选择初始文件夹。

选择后按下「确定」。

注意

请不要在C盘中设置文件夹。

在 C 盘中设置文件会显示错误。

第 1 部基本篇第 1 章装置概要

1-91

1-9-9 文件管理

使用 Windows 的资源管理器功能，进行文件管理操作。

可以进行文件夹的建立、删除，文件的建立、删除。

(1) 启动资源管理器

按下「开始」/「文件管理(Explorer)」即可启动资源管理器。

(2) 资源管理器的画面构成

在左侧显示层级结构。右侧显示左侧选择的文件夹内容。

(

注

)

使用的是

Windows

标准功能。

注意

 请不要在 C 盘建立文件夹。

因 C 盘已经 ROM 化，所建立的文件夹在本设备重启后可能消失。

 请不要在 C 盘保存文件。

把文件保存 ROM 化后的 C 盘里，会仿真占用主存储器。

把文件保存 C 盘里时，会增加主存储器的使用量，压迫系统。反复保存后可

能造成内存不足，使系统显示错误，可能发生必须重启本设备的状态。

 资源管理器可以用来删除、移动生产程序以外的文件。

但删除、移动生产程序以外的文件，可能导致装置无法重新启动。所以，切

勿删除、移动 PRG 文件夹以外的文件。

 变更生产程序的扩展名，会导致无法识别生产程序。

切勿变更生产程序的扩展名。

警告

除建立的为保存生产程序的文件夹外，切勿删除、移动其他文件夹。
