第 1 部 基本篇 第 2 章 生产
2-15
2-4-2 条件设置
(1) 选择预热对象
从轴、传送、传送限动器、MTC 中选择预热对象（初始设置为[轴]）。
[传送限动器]在选择了[传送]时可以选择。
(2) 选择预热结束的条件
可选择[时间（分）]、[次数]、或[温度]。按相应按钮设置预热结束条件（初始设定为[时间]）。
(3) 设置模式
在编辑框内输入预热停止的时间、次数或温度。
各结束条件，可设置的值如下所示（初始设置为:[0]）。
时间：0～9999 (分)
* 设置为「0」 时，机器将持续运行，直到被中断为止。
次数：1～999999 (次)
温度：10～60（℃）
※ 在温度设置功能中，初始设置为推荐温度 25℃(贴片精度保证温度)。
但是可根据机器使用状况和设置时的机器内部温度，变更设置。
机器内部温度
初始设置温度
可设置的温度范围
10℃以下 25℃ 10℃～60℃
10℃以上 25℃不到 25℃ 机器内部温度+1～60℃
25℃以上 30℃不到 机器内部温度+1℃ 机器内部温度+1～60℃
30℃以上 60℃以下 机器内部温度+1℃ 机器内部温度+1～60℃
60℃以上 机器内部温度+1℃ 机器内部温度+1～+2℃
温度设置模式为：持续进行预热，直至机器内部温度达到所设置的温度。

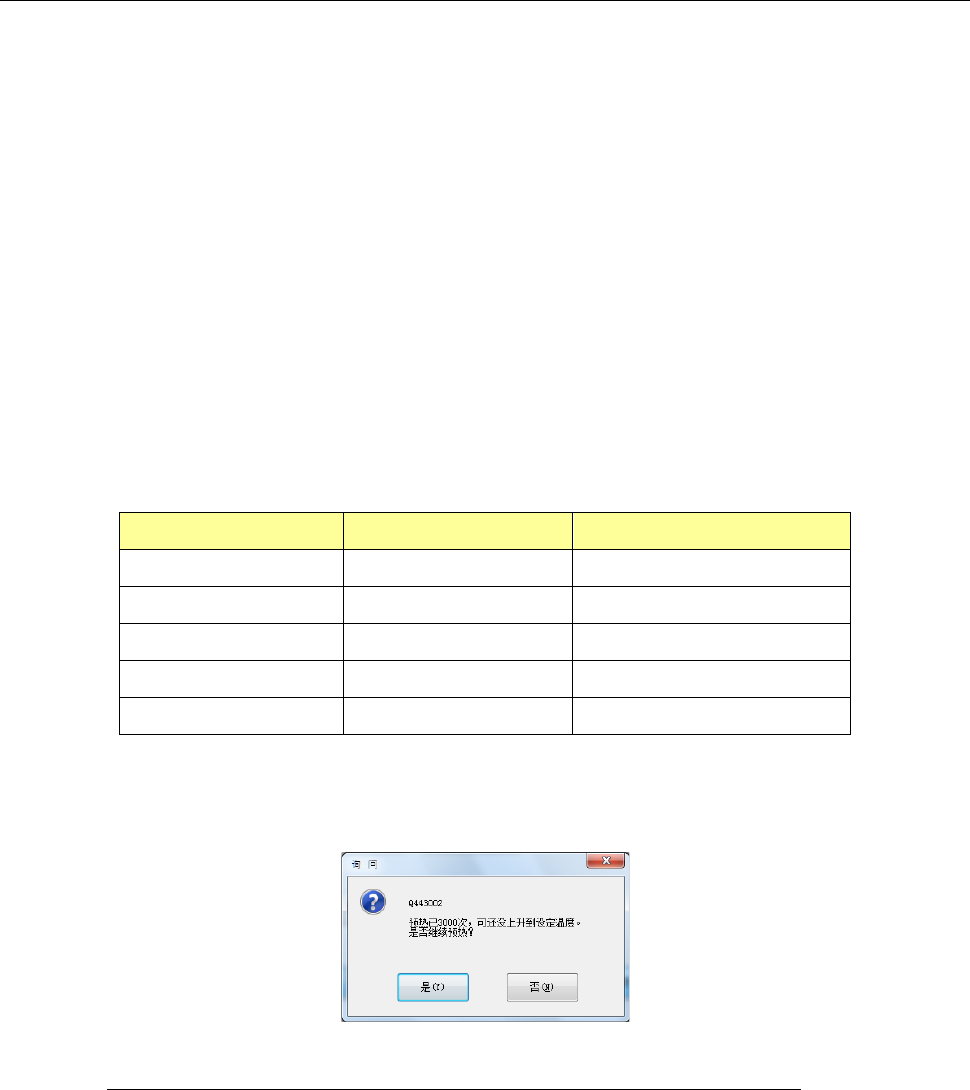

达不到所设置温度时，每进行 3000 次预热操作，会显示询问是否要持续进行预热操作的画面。
* 下列速度设置及顺序设置功能，只限修理工程师以上的用户级别才可操作。
(4) 设置速度（修理工程师级别以上）
设置轴的运行速度。
速度从 [低速]、[中速]、[高速]、[高速 2]中选择。（初始设置为[中速]）
(5) 设置顺序（修理工程师级别以上）
从[对角]、[四角]、[模拟生产]中选择预热运行的顺序。（初始设置为[对角]）
(6) 设置速度变化（修理工程师以上）
对预热执行中是否要变化速度进行设置。
在现状下设定此项目，只能在一定速度下运行。
第 1 部 基本篇 第 2 章 生产
2-16
2-4-3 运行内容
预热运行期间，显示下列画面。
选择对象后，开始运行下列预热内容。
运行对象
运行内容
轴
运行
X
、
Y
、
Z
、
θ
、
ZA
轴驱动、真空、吹风的
ON/OFF
动作、
ATC
滑
板的开/关动作。
但，
ATC
滑板动作在反复开、关
10
次的动作后，会自动结束。
传送
运行传入马达、传出马达、支撑台马达的驱动。
MTC
执行往复动作。
画面上显示如下内容
按<STOP>开关、或按画面上的[停止]按钮后，会显示画面，要求确认是否结束预热。
选择[确定]： 在确认结束的画面上选择[确定]时为结束预热，回到初始画面。
再次开始预热时，无需清除时间或次数即可继续运行。
但若要把时间改为次数、次数改为时间，则原预热的运行时间累计或次数累计
记录会被清除。
选择[取消]：选择[取消]，则再开始预热。
项目
内容
设置内容
显示初始画面中设定的时间、次数或温度。
温度
显示目前的运行时间、运行次数或目前温度。
总运行信息
显示迄今为止执行预热的总时间和次数。
在设备运行信息画面中，可以清除该数据。
初始画面上设置的
时间/次数／温度
总运行信息
迄今为止实行预热
的总时间／次数
当前的实行的
时间／次数／
温度
第 1 部 基本篇 第 2 章 生产
2-17
2-5 通过模式
不实施生产，只作为传送缓冲，让基板传送通过时使用。
在主画面菜单中选择[生产]-[通过]，会显示以下画面，返回原点完成后，即进行全轴退避。
全轴退避后，显示「询问调整基板宽度提示信息」画面。
