第 1 部 基本篇 第 2 章 生产
2-79

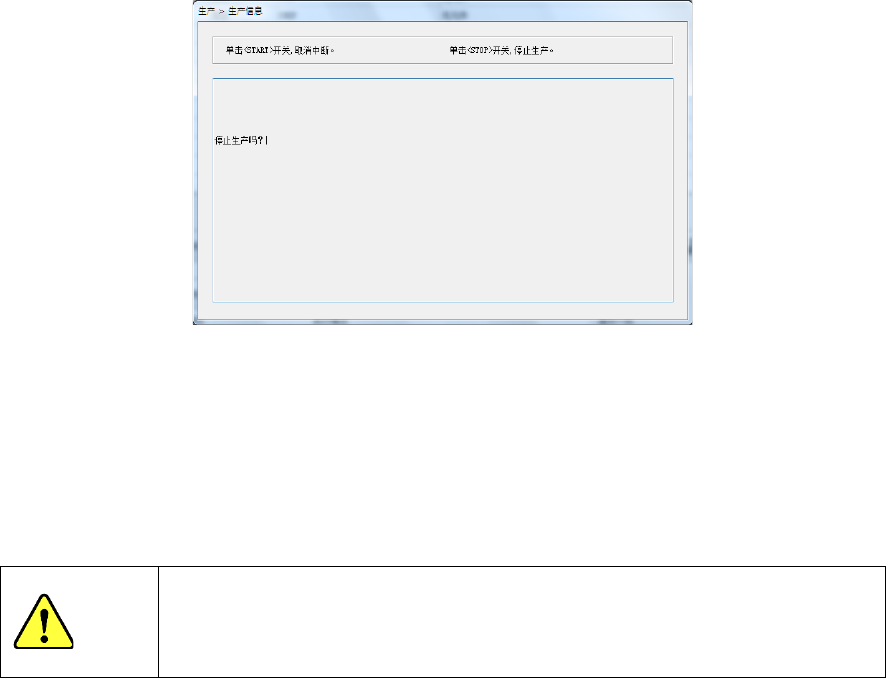

9) <STOP>开关
在生产过程中，按下<STOP>开关时，若有正在生产的站点，则暂停；若没有正在生产的站点，
则中断生产。
按下<STOP>开关，则中断生产。此时，应降下支撑板，便于取出基板。并把 Head 上的吸嘴取
下来。
此时如按下<START>开关，则返回重试列表画面；如按下<STOP>开关，则返回生产开始画面。
即使中断生产，为了更换吸嘴，XY 轴和吸嘴 Head 也会继续动作。
动作结束后，才能释放基板。
注意
按下<STOP>开关后，即进行吸嘴更换动作。
为了避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
第 1 部 基本篇 第 2 章 生产
2-80

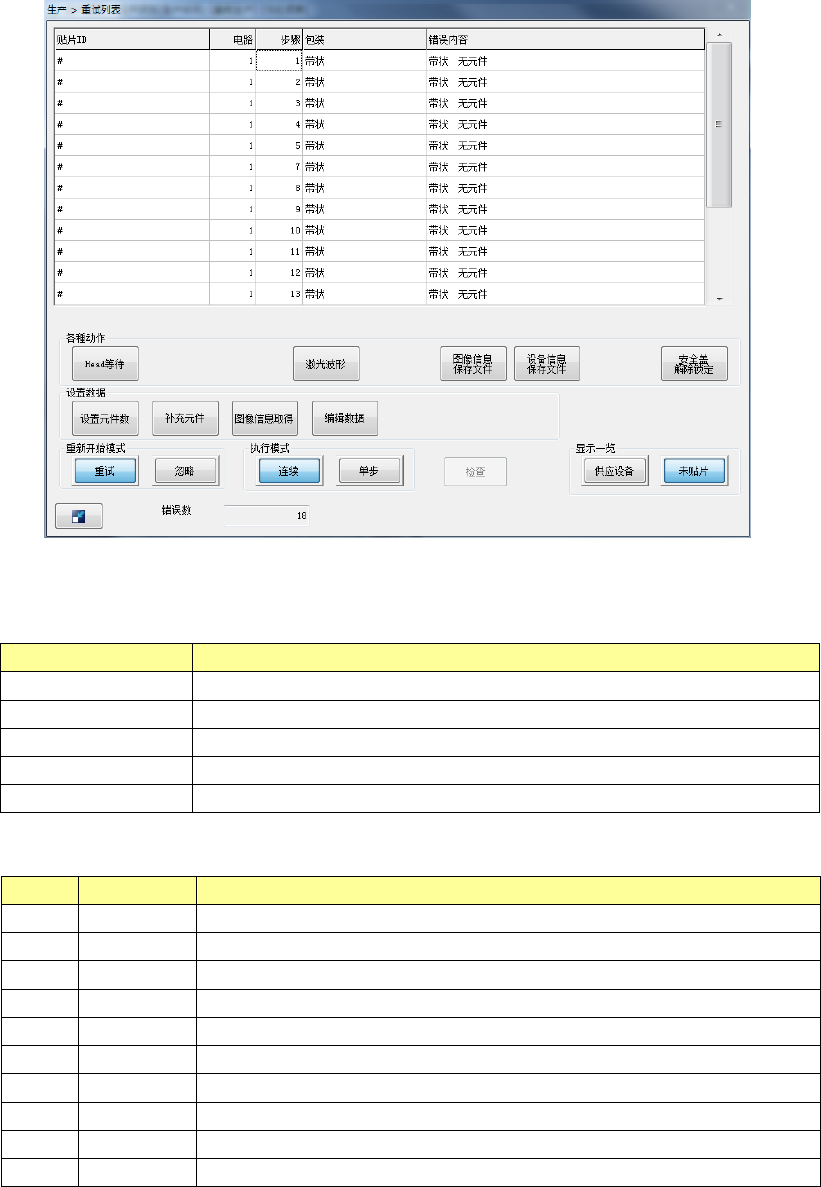

(2) 重试列表（未贴片）
除列表显示的内容以外，其他项目与供应装置相同。
1) 显示一览(未贴片)
按发生顺序显示错误。
项目
内容
贴片
ID(
元件
ID)
显示贴片失败的元件数据的元件
ID
。
电路
显示贴片失败的电路号。
步骤
显示贴片失败的贴片步骤。
包装
显示吸取失败的元件包装方式。
错误内容
显示贴片失败的原因。
2) 错误内容(大区分)
No.
项目
错误主要原因
1
标记识别
识别基准领域标记失败，未能贴片。
2
VCS
识别
VCS
识别元件失败，未能贴片。
3
LA
识别
激光识别元件失败，未能贴片。
4
元件
由于异类元件等元件异常，未能贴片。
5
供料器
由于带式、管式、托架的元件用完或异常，未能贴片。
6
MTC
由于
MTC
供应装置的元件用完或异常，未能贴片。
7
MTS
由于
MTS
供应装置的元件用完或异常，未能贴片。
8
DTS
由于
DTS
供应装置的元件用完或异常，未能贴片。
9
设置
与设置等的设定不匹配，未能贴片。
10
共面
因共面检查异常不能进行贴片。
第 1 部 基本篇 第 2 章 生产
2-81
3) 错误内容(详细‐VCS 识别)
No.
错误显示内容
1
发现引脚弯曲
2
引脚长度错误
3
引脚间距错误
4
引脚数少于设置数
5
引脚数多于设置数
6
没有发现引脚
7
只有
1-3
个引脚
8
不能检测元件框架
9
正常间距引脚识别错误
10
引脚数少于设置数(扩张引脚连接器)
11
引脚数多于设置数
(
扩张引脚连接器
)
12
外周球识别错误:不能检测球(上边)(检测对象不到 1/3
13
外周球识别错误
:
不能检测球
(
下边
)(
检测对象不到
1/3)
14
外周球识别错误:不能检测球(左边)(检测对象不到 1/3)
15
外周球识别错误
:
不能检测球
(
右边
)(
检测对象不到
1/3)
16
外周球识别错误:球上下边倾斜度大于 3 度
17
外周球识别错误
:
球左右边倾斜度大于
3
度
18
外周球识别错误:球上下边距离大于半个间距
19
外周球识别错误
:
球左右边距离大于半个间距
20
所有球识别错误:球间距错误
21
所有球识别错误
:
因太暗，不能识别
22
所有球识别错误:球上下边倾斜度大于 3 度
23
所有球识别错误
:
球左右边倾斜度大于
3
度
24
外周球识别错误:不能检测球(下边)(检测对象不到 1/3)"
25
所有球识别错误
:
球左右边距离大于半个间距
26
所有球识别错误:没有指定球检查范围
27
所有球识别错误
:
球变形检查错误
28
所有球识别错误:球直径检查错误
29
所有球识别错误
:
球亮度检查错误
30
所有球识别错误:检查球存在状况错误
31
外形识别错误
:
检查窗口内不存在对象样品
32
外形识别错误:元件大小错误
33
外形识别错误
:
检查窗口内不存在对象样品
34
外形识别错误:与 IC 标记的倾斜度超过 1 度
35
外形识别错误
:
上下左右标记间距大于
+-0.5mm
36
外形识别错误：（OFC 元件识别错误）
37
多引脚识别错误
:
引脚弯曲错误
38
多引脚识别错误:引脚长度错误
39
多引脚识别错误
:
引脚间距错误
40
多引脚识别错误:引脚数少于设置值
41
多引脚识别错误
:
引脚数多于设置值
42
多引脚识别错误:没有发现引脚
43
多引脚识别错误
:
只有
1-3
个引脚
44
多引脚识别错误:不能确定元件位置
45
多引脚识别错误
:
没有发现引脚
46
任意球识别错误:球间距错误
47
任意球识别错误
:
球变形检查错误
48
任意球识别错误:球直径检查错误
49
任意球识别错误
:
检查球是否存在
(
直径
)
出错
50
任意球识别错误:检查球是否存在(亮度)出错
51
任意球识别错误
:
检查球是否存在
(
亮度
)
的样品数偏少
