第 1 部 基本篇 第 4 章 制作生产程序 4- 91 ② 球信息 a) 宽度 输入球的宽度（ 直径） 。 ｂ) 数 （下、右、 上、左） 输入相对各个边 外围的球数。 即使外围有欠缺 的球时，也请输 入假定无欠缺 状态时的数目。 ｃ) 开始 / 缺少 （下、右、 上、左） 如果各边的外围 的球有缺少时， 要输入欠缺的 信息。 缺少信息可分别 在 4 个边上设置， 1 个方向最多可 设置 3 处。 数 开始 1 缺少 1 开始 2 缺…
第 1 部 基本篇 第4 章 制作生产程序
4-90

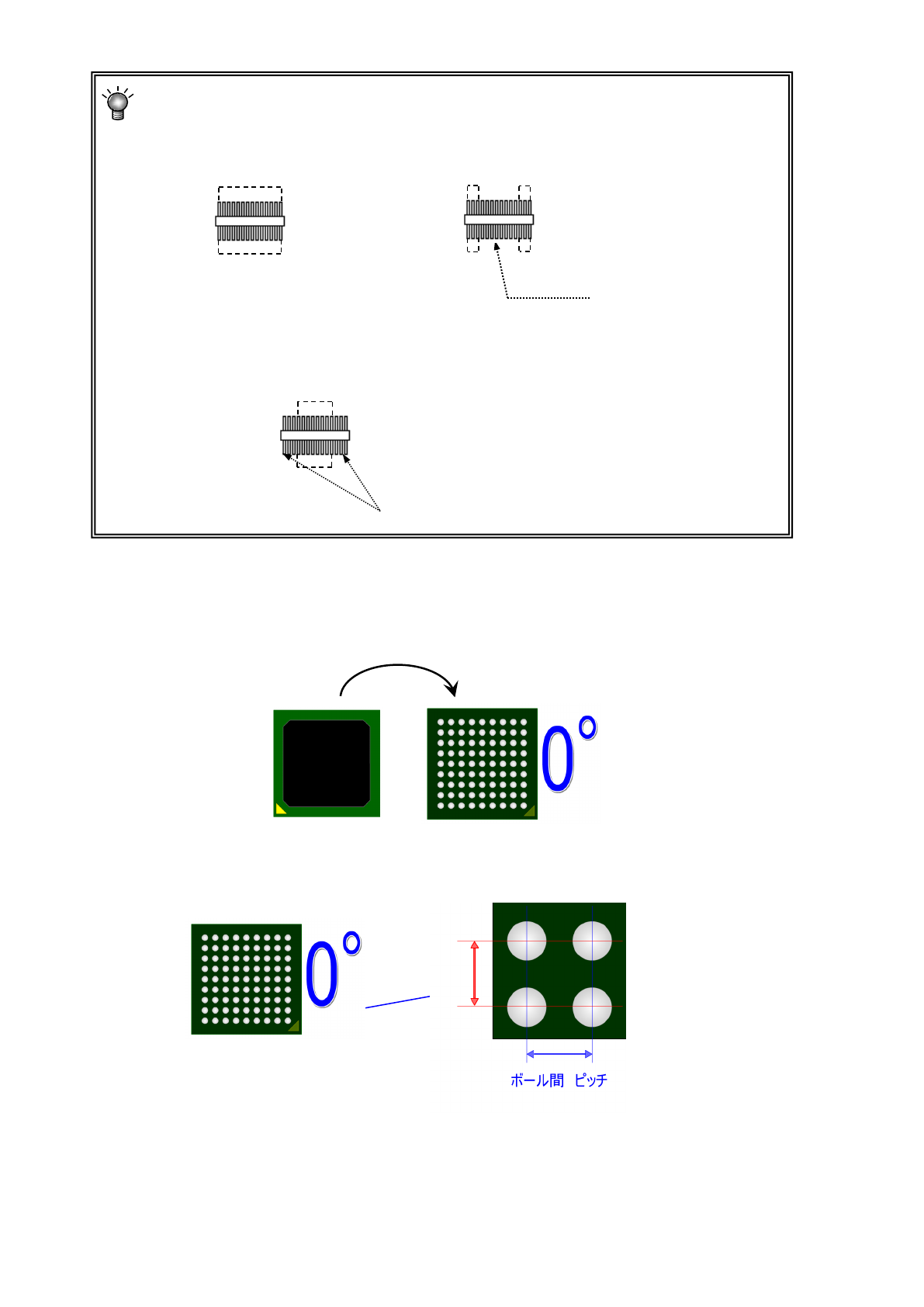

<引脚识别图案的含义及图形>
● 两端引脚除外：以指定的两端引脚根数以外的引脚为识别对象
※请在引脚数里输入作为识别对象的引脚数。（不包括被除外的引脚数）
2) 元件类型 球元件时
※ 制作球元件的图像数据时，要按元件的仰视图制作数据。
请按仰视图看到的球的各种信息进行设置。
俯视图 仰视图
① 球间距
输入球之间的尺寸（Ｘ、Ｙ）。
Ｙ
● 仅两端引脚：只识别指定的两端引脚根数 ● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别内侧引脚
识别 识别
识别 识别
球之间的间距
Ｘ
球间距
不识别外侧引脚
识别
识别
第 1 部 基本篇 第4 章 制作生产程序
4-91

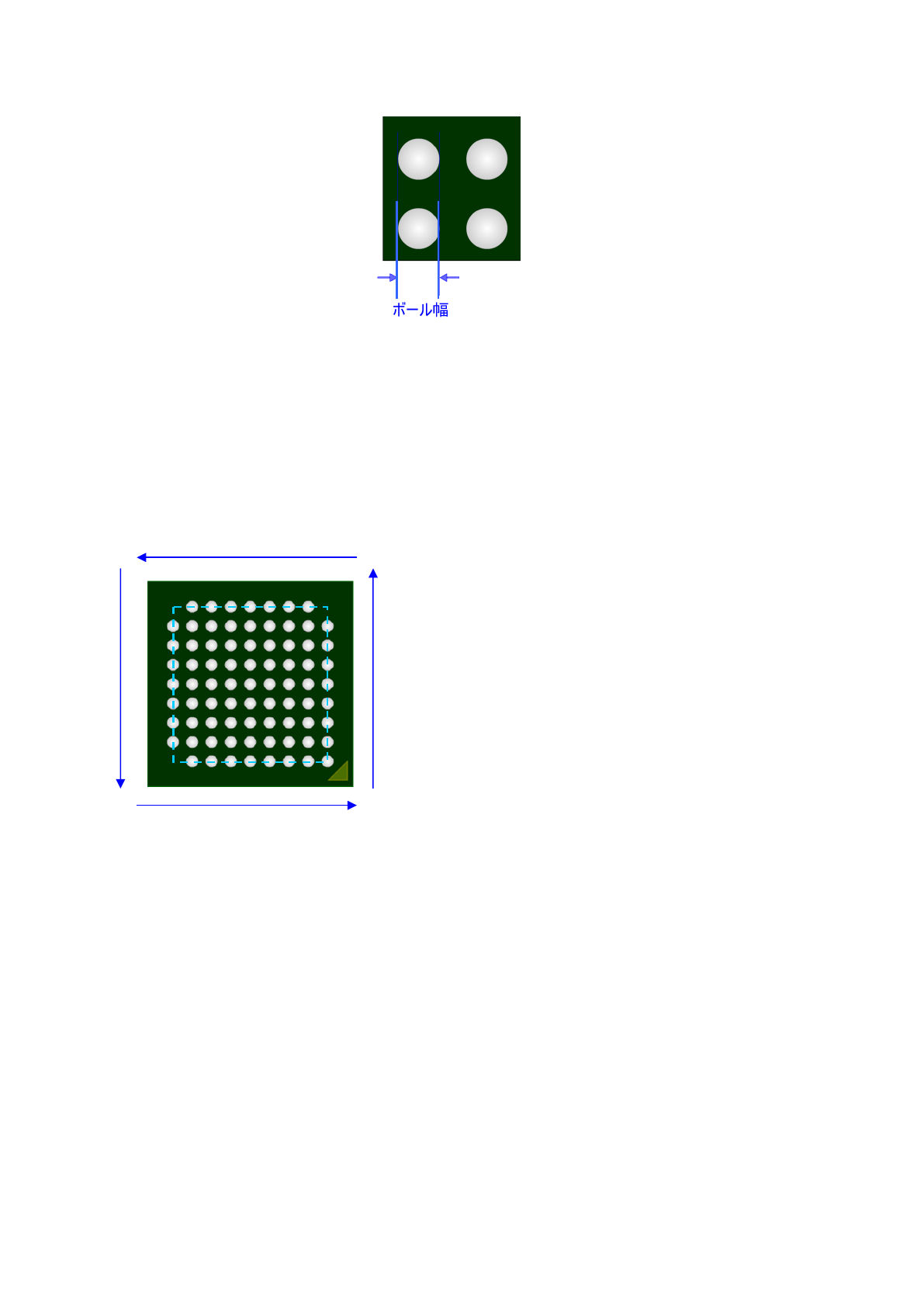

② 球信息
a) 宽度
输入球的宽度（直径）。
ｂ) 数
（下、右、上、左）
输入相对各个边外围的球数。
即使外围有欠缺的球时，也请输入假定无欠缺状态时的数目。
ｃ) 开始/缺少
（下、右、上、左）
如果各边的外围的球有缺少时，要输入欠缺的信息。
缺少信息可分别在 4 个边上设置，1 个方向最多可设置 3 处。
数 开始 1 缺少 1 开始 2 缺少 2
（引脚）（忽略始１）(忽略数１)(忽略始２)(忽略数２)
下 9 1 1 0 0
右 9 0 0 9 1
上 9 1 1 9 1
左 9 1 1 9 1
１
１
１
１
球宽度
球径
第 1 部 基本篇 第4 章 制作生产程序
4-92
3) Q F P, PLCC(QFJ), PQFP(BQFP), J 引脚, 鸥翼型插座,带缓冲器插座

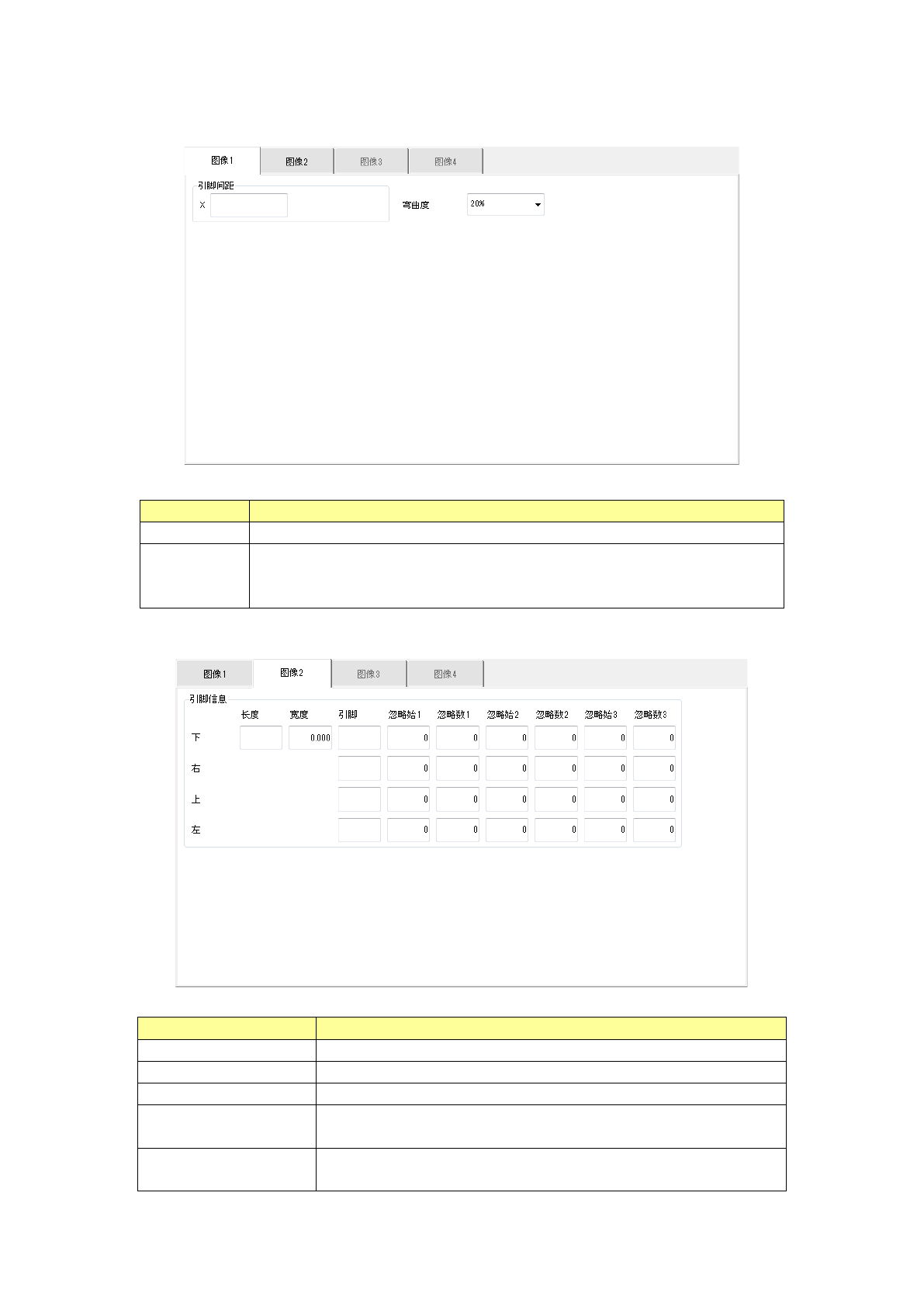

在「图像 1」选项卡中设置引脚间距及弯曲度。
项目
概要
引脚间距
输入引脚间的宽度。
弯曲度
从「
15%
」「
20%
」「
25%
」「
30%
」「
None
」中选择检出引脚弯曲时的检
测级别。
默认值为
20%
。
在「图像 2」选项卡中设置各边的引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
