第 2 部 功能详解篇 第 8 章 机器设置
8-28
(2) 设置方法
1)
基板下降限制
a) 单位为 mm 时，可输入数值 -0.5～48。
2)
推进量（仅单通道传送）
a) 单位为 mm 时，可输入数值 0.00～5.00。
3)
加速度
a) 使用组合框可输入 5 个级别。
4)
陶瓷基板判定尺寸
a) 单位为 mm 时，可输入数值 50.00～905.00。
第 2 部 功能详解篇 第 8 章 机器设置
8-29
8-3-3-3 外形基准位置调整
选择外形基准位置调整，即显示以下画面。
・外形基准位置调整
(1) 设定项目
No.
项目
设定内容
1
X
使用传送挡块的基板夹紧停止位置
(2) 设定方法
使用示教输入。
例) L→R 传送时
进行示教时，请将传送挡块设定为<ON>后，实施示教。
传送
传送挡块
外形基准的位置
X（停止位置）
※请调整轨道支撑（挡块主体），使各基板规格的挡销前端 X 方向位置处于以下位置。
・标准/XL 规格
传送左→右流动时 781.6±0.5mm
传送右→左流动时 131.6±0.5mm
注意
为了防止人身伤害，示教过程中切勿将手伸入装置内部，也不要将脸和头靠
近装置。
第 2 部 功能详解篇 第 8 章 机器设置
8-30
8-3-4 位置设定
8-3-4-1 元件废弃位置

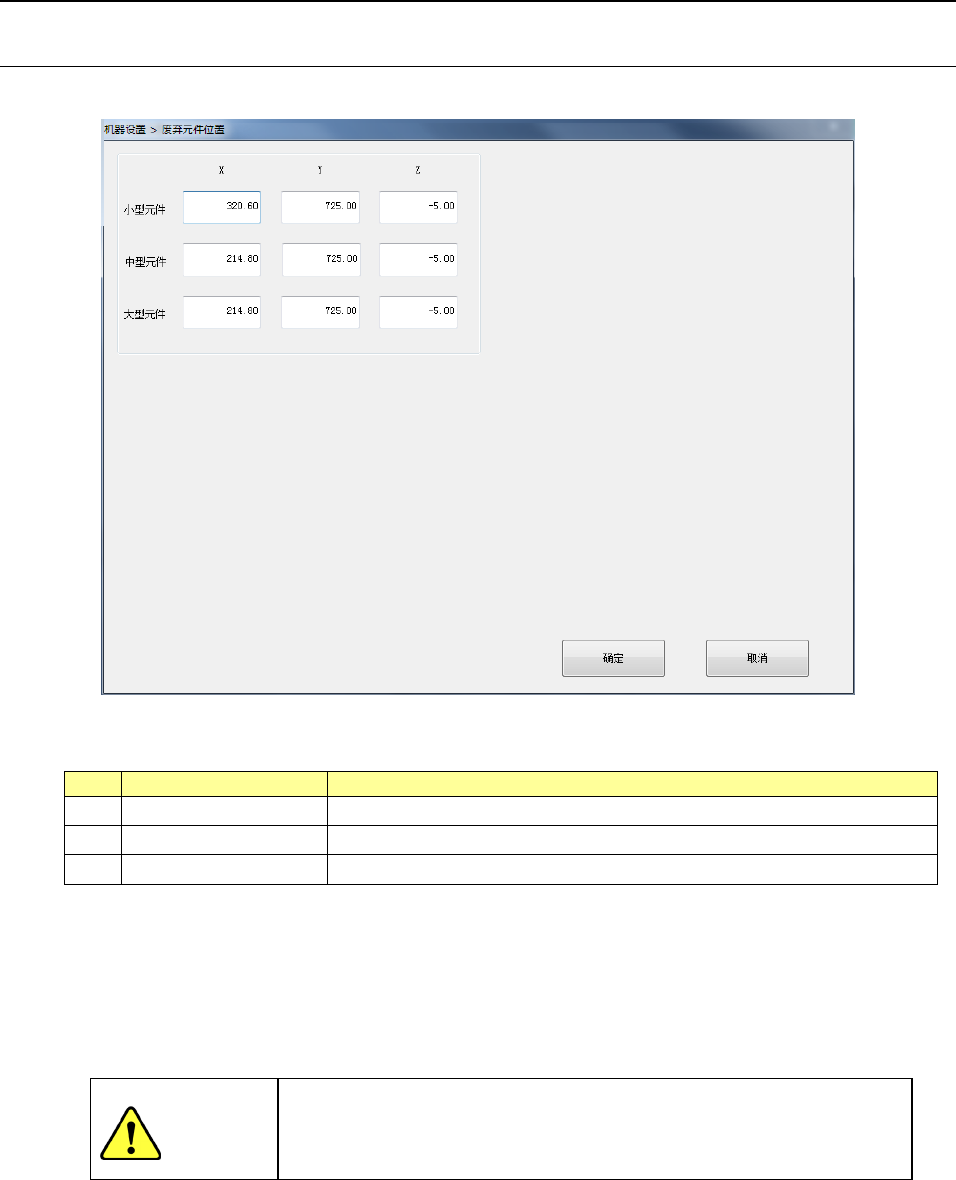

选择元件废弃位置后，会显示如下元件废弃位置设置画面。
(1) 设定项目
No.
项目
设置内容
1
小型元件
(X
、
Y
、
Z)
小型元件（长边小于
15mm
的元件）的废弃位置
2
中型元件
(X
、
Y
、
Z)
中型元件（长边
180mm
短边
35.5mm
以下的元件）的废弃位置
3
大型元件
(X
、
Y
、
Z)
大型元件（长边
180mm
短边
50mm
以下的元件）的废弃位置
(2) 设定方法
1) 在编辑框中分别输入 XYZ。
2) 使用示教输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3) 示教 Z 时，输入焦点必须在 Z。
・ 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
