第 1 部 基本篇 第4 章 制作生产程序
4-67

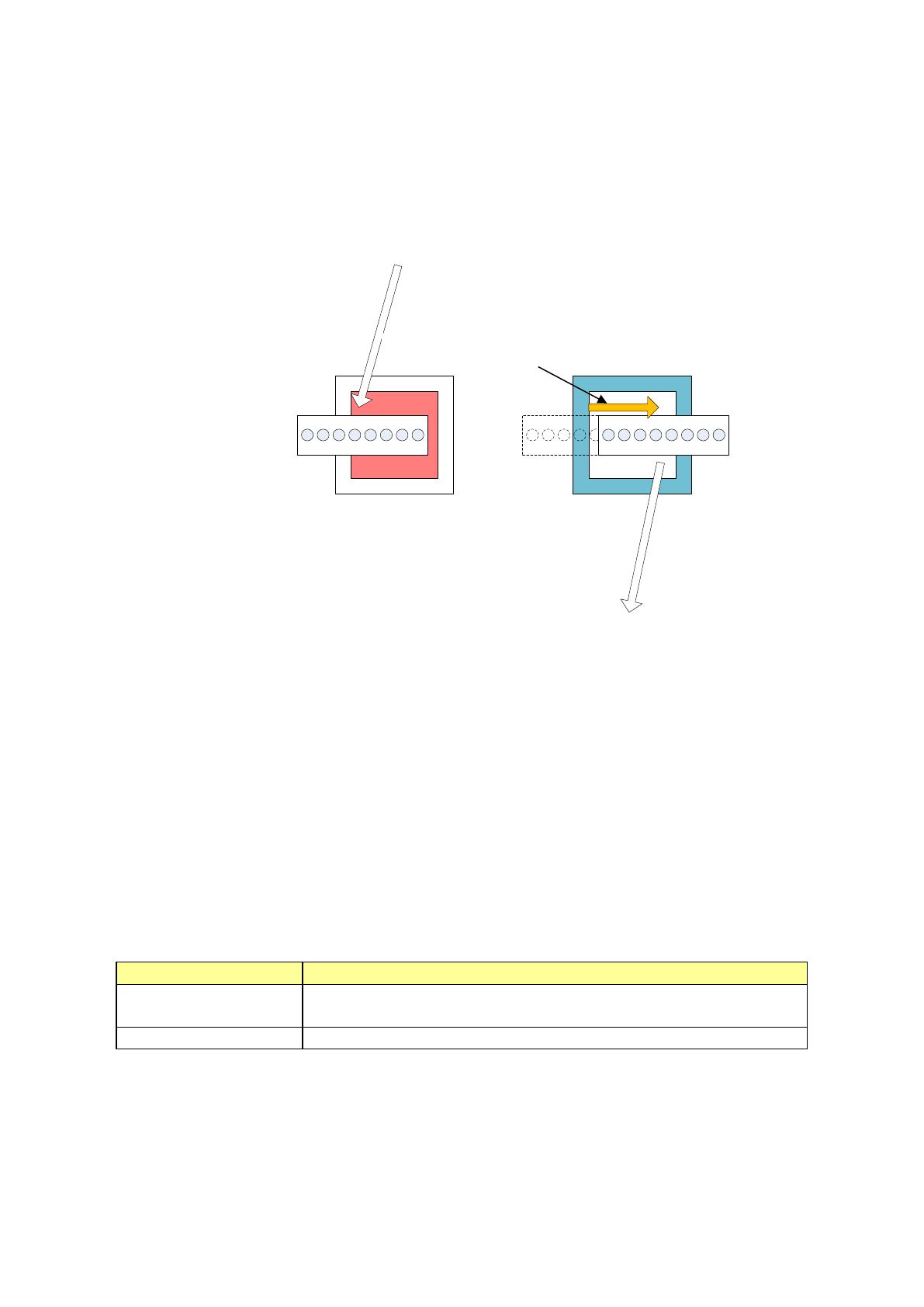

⑥ 复合识别
该功能是用 54mm 视野 VCS 最多对 4 个元件同时进行拍摄、识别，以此将 VCS 识别动作的 XY
轴移动距离和摄像次数控制到最小限度，再加上照明控制的优化，使 VCS 照相机的曝光时间缩
短到以前的 1/6 以下，图像识别的贴装生产节拍也比以前的 S-VCS 更加提高。
S-VCS 在 1 个循环内只能用同一照明实施，但用多元件识别时可以对 1～4 吸嘴和 5～8 吸嘴采
用不同的照明设置进行识别。
可进行多元件识别的元件数据有以下条件。
1. 元件尺寸□3mm～□14mm 的图像元件 (考虑吸取补正)
2. 突起高度 0.00mm
3. 识别中心补正(0.00mm, 0.00mm)
4. VCS 选择为 54mm 视野
5. 除透射照明外
6. VCS 焦点高度 0.00mm
7. 批量识别
8. 不实施 BGA 元件的方向检查
满足上述条件就可以设定是否使用。
是否使用
内容
使用
(默认)
实施多元件识别。
不使用 即使是允许多元件识别的元件也不实施。
① 从吸取位置
移动到右贴装头识别位置
⑤ 从左贴装头识别位置
移动到贴片位置
② 用反射照明进行右贴装头识别
③ 从右贴装头识别位置
移动到左贴装头识别位置
④ 用蓝侧照明进行左贴
装头识别
第 1 部 基本篇 第4 章 制作生产程序
4-68

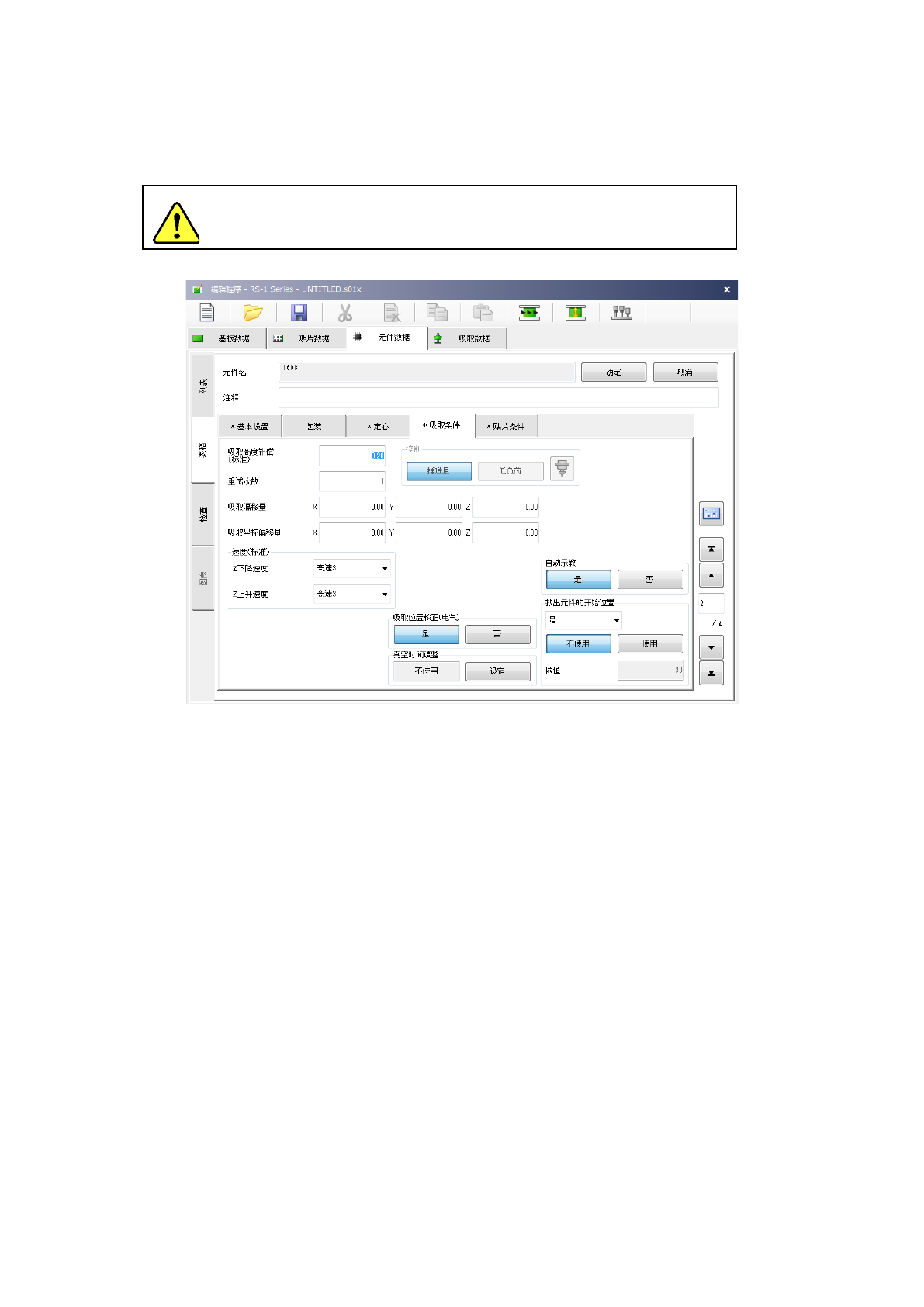

(4) 吸取条件
吸取条件是关于吸取的设置项目，由于应用默认值，通常无需变更。
如果在默认值的状态下不能正常吸取时，请变更设置。
注意
如果在变更吸取条件后变更了基本部分的项目，吸取条件的值
有可能被重新设置为默认值。
1) 吸取高度补偿
是指元件吸取时的按入量。
当设置为“0”时，因元件尺寸(高度)偏差等的影响，吸嘴到达不了元件，无法吸取元件或发生芯片
站立等现象。出现这种情况时，请增加吸嘴到达元件的高度补偿量(输入正值)。
初始值为 “0.2mm” (0603、0402 为 0mm)。
2) 重试次数
设置在生产中发生吸取失败时再次吸取的次数。
当生产过程中发生重试超限时，以黄色信号灯闪烁发出通知｡
第 1 部 基本篇 第4 章 制作生产程序
4-69

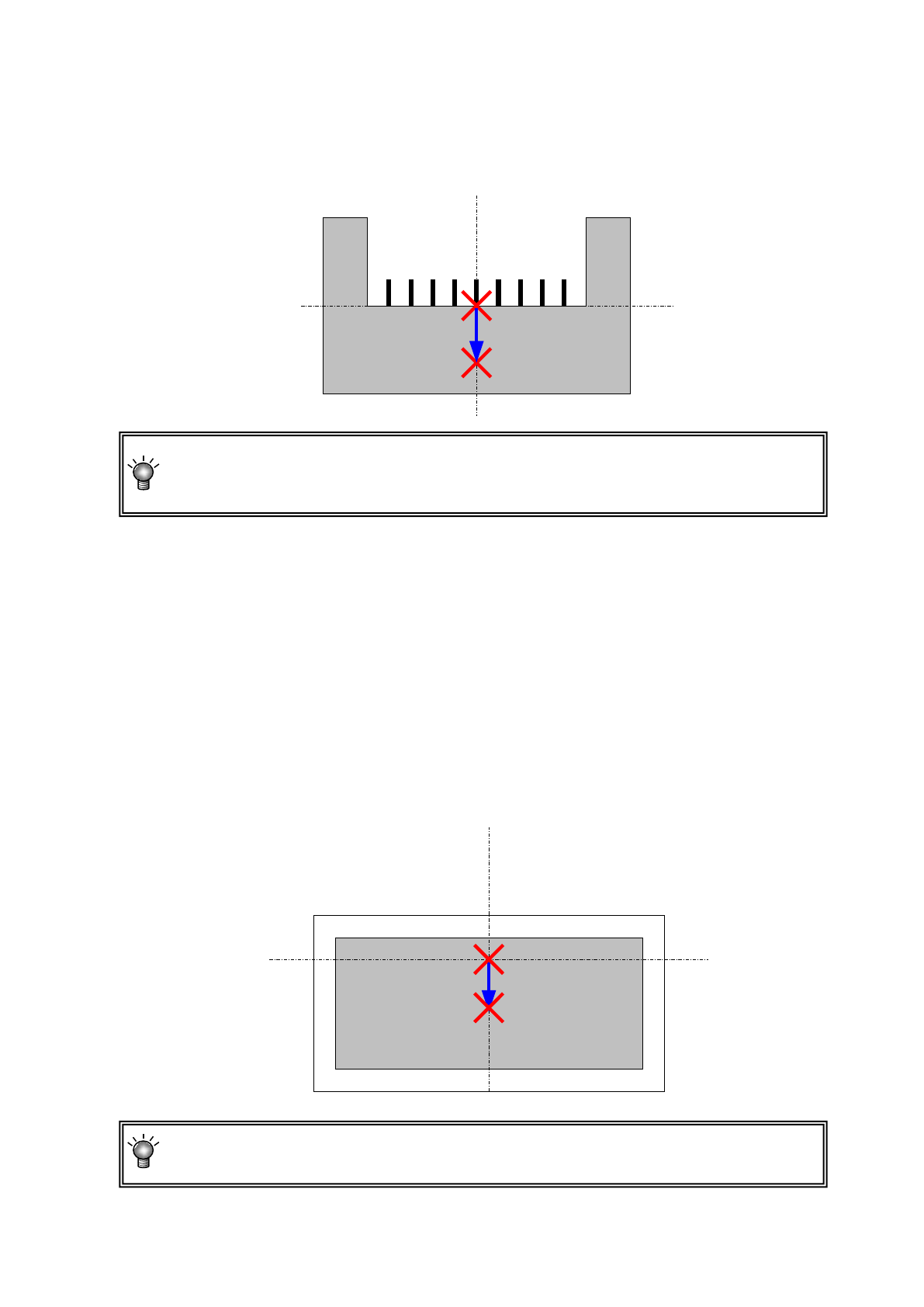

3) 吸取偏移量（补正量）XY
如果吸取不到元件中心等，要将吸取位置从元件中心少许挪动时，需设定吸取偏移量（补正量）
XY。设定吸取补正量 XY，是指设定吸取元件时元件中心到吸取坐标的尺寸。制作吸取数据时，
会在自动算出的“XY”的初始值上加减该值。
由于吸取偏移量 XY 要用于决定元件识别时的识别窗口，或用于吸取位置偏移检查，
如果元件中心与吸取位置不同，推荐进行设定。
4) 吸取偏移量（补正值）Z
输入吸取时从吸取高度将吸嘴尖端推进多少量。这个数值用于吸嘴数据的吸取坐标 Z 的自动计算。
吸取坐标已完成时，吸取偏移量 Z 的值即使有变更，也不会进行吸取坐标的重新计算。但若把已
变更的元件数据的吸取数据的供给变更为“自动选择”，再指定吸取位置时，则吸取坐标会被重新
计算，并被反映到 Z 的值中。
5) 吸取坐标偏移量（补正量）
为了吸取元件中心，当必须从默认的吸取位置 XY 稍微移动到其他位置时，需要设定吸取坐标偏
移量（补正量）(XY)。有关 Z（高度）方向的补正值，请参见 4）。输入制作吸取数据时自动计算
出的初始值的校正值（补正量）。在吸取坐标偏移量（补正量）中，设置从吸取坐标自动计算结
果取得的到元件中心的尺寸及高度。制作吸取数据时，将加减到自动算出的初始值｡在吸取坐标
的初始值相对于元件中心及吸取高度有偏移时，要设置此项。
吸取偏移量（补正值）及吸取坐标偏移量（补正值）两项设定后，两项的合计值将反映
为吸取坐标自动计算时的加减值。
