第 1 部 基本篇 第 1 章 装置概要 1- 40 (4) 对象元件 1) 激光识别 元件名 引脚间距 /( 尺寸 ) 元件尺寸 备考 方形芯片电阻 03015 、 0402 、 0603 、 1005 ､ 1608 、 2012 、 3216 、 3225 、 5025 、 6432 注：在激光识别时 03015 因元件 形状造成识别不稳定（不能正常 显示轮廓等）时，请使用 VCS （ 10mm 视野相机） （ OP ） 网络电阻 …
第 1 部 基本篇 第 1 章 装置概要
1-39
(3)
属于对角 86mm 以上的元件时
LNC120-8的纵向开口部为91mm，由于对角86mm以上的元件（容限5mm）不进入开口部内，有
必要在比LNC120-8位置较低的操作。。
当RS-1/1R，以 吸 取 图像识别元 件 ，因 为VCS照明上下由气缸，将12mm或多个类别，以便不与V
CS照明的上面干涉。
XY
轴可移动高度（15mm）+元件高度+容限（3mm）< LNC120-8底面高度(28mm)
在托盘保持器的供给情况下，将其与20mm以上的类别的工作，以便不与“监管杆”干涉。
XY
轴可移动高度（23mm）+元件高度+容限（3mm）< LNC120-8底面高度(28mm)
2
mm
LNC
120下面高
さ
XY
軸移動可能高
さ
部品
23mm
レギュレーションバー
28mm
3mm
14
.84
mm

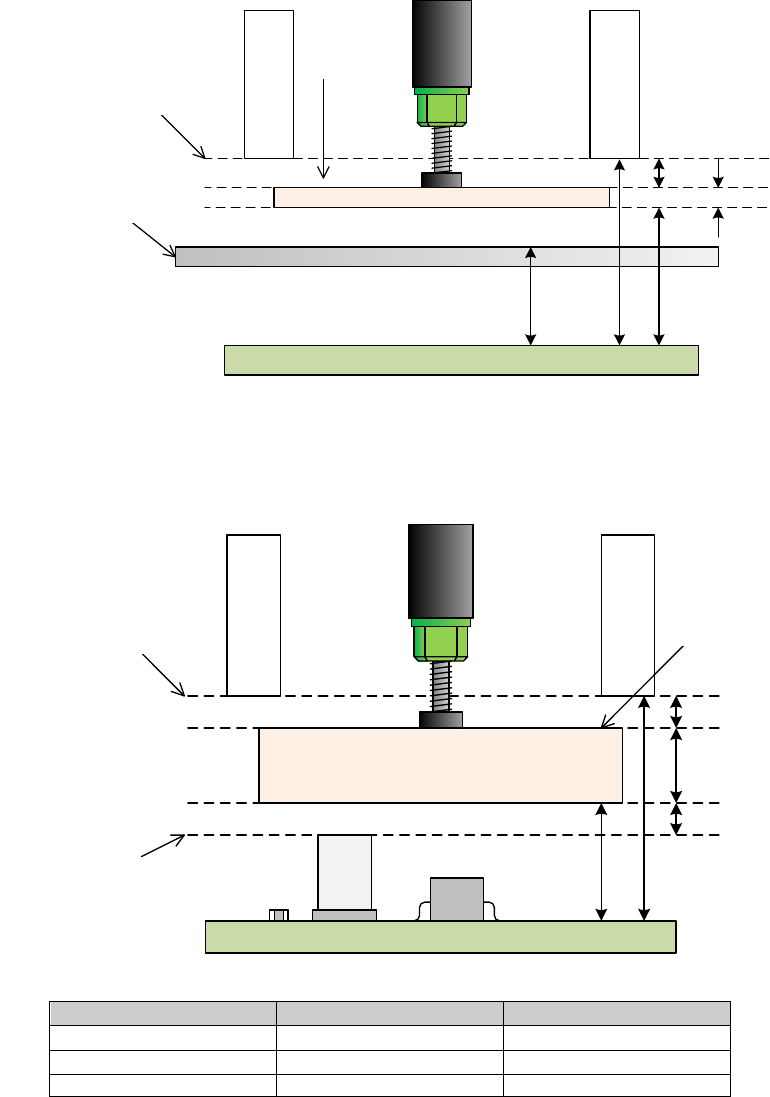

图 VCS 识别高度
同时它的工作原理考虑贴片已经元件的高度。
已贴片的元件高度＋容限（3mm）＋元件高度＋容限（3mm）＜ LNC120-8 底面高度(28mm)
3mm
LNC120下面高さ
XY軸移動可能高さ
部品
3mm
搭載済み部品
の最大高さ
15mm
28mm
10mm
如果已贴片的元件高度 12mm
供给装置
已贴片的元件高度
最大元件高度
供料器
12mm
10mm
托盘架
12mm
2mm
TR8SR
12mm
2mm
LNC120-8 底面高度
XY
轴可移动高度
监管杆
元件
LNC120-8 底面高度
XY
轴可移动高度
已贴片的元件高度
元件
第 1 部 基本篇 第 1 章 装置概要
1-40
(4)
对象元件
1) 激光识别
元件名
引脚间距
/(
尺寸
)
元件尺寸
备考
方形芯片电阻
03015
、
0402
、
0603、
1005､1608、2012、
3216、3225、5025、
6432
注：在激光识别时
03015
因元件
形状造成识别不稳定（不能正常
显示轮廓等）时，请使用 VCS
（
10mm
视野相机）（
OP
）
网络电阻
(SOP,SOJ,PLCC 型除
外
)
圆筒型芯片电阻
1.6×φ1.0
、
2.0×φ1.25､
3.5×φ1.4
、
5.9×φ2.2
多层陶瓷电容
0402
、
0603
、
1005
、
1608、2012、3216、
3225、
4532
、
5750
、
5632
钽芯片电容
3216､3528､6032､
7343
铝电解电容
引脚宽度 0.2mm 以上
3.5mm 以下
高度
6.0mm
以下
高度超过
6.0mm
，
10.5mm
以下
GaAsFET
引脚宽度
0.2mm
以上
3.5mm
以下
芯片膜电容
6.5×4.5×2.7
～
10.5×7.2×5
可变微调电容器、
芯片测位器、
微调电容
芯片铁氧体磁珠
1005
、
1608
、
2012
、
3216
、
3225
型圆筒
芯片电感
1005、1608、2012、
3216
、
3225
SOT
模部
1608/2012
、
SOT-23、SOT-89、
SOT-143
、
SOT-223
SOP，TSOP,HSOP 间距 0.65/0.8/1.0/1.27mm (注 1)
SOJ 间距 0.65/1.27mm
PLCC 间距 1.27mm
Q F P,
B Q F P,
QFN
间距
0.65/0.8/1.0mm
(注 1)
BGA
间距
1.0mm 以上不满 2.0mm
（交错排列型时 3.0mm 以下）
（球径：0.4mm 以上 1.0mm
以下）
（注 3）
第 1 部 基本篇 第 1 章 装置概要
1-41
注 1: 对于规定各个引脚间距的元件（QFP 等），即使间距在上表记述范围之外仍可识别。
（考虑到引脚间距数值各异，除列表记述以外的间距也应可识别。）可识别的范围从最小值至
最大值之间。但最小值为 0.4mm 时，则意味着从 0.38mm 开始。
注 2: 因吸嘴不同元件尺寸也各异。
1、8 吸嘴对□20mm（适用注 6）， 2、7 吸嘴对□35mm，3、4、5、6 吸嘴对□50mm 以下可适用。
注 3: 由于 LNC120-8 的激光识别为外形识别，因此不能进行引脚、球基准的贴片。
