第 1 部 基本篇 第4 章 制作生产程序
4-283
4-6 文本文件输出
从菜单中选择[文件]－[文本文件输出]后，打开「文本文件输出」的主对话框。
(1) 项目数据
选择输出的项目数据。
No.
项目
内容
1 优化数据 输出优化数据。
2 生产管理信息 输出生产管理信息。
3 设备运行信息
输出以下装置的运行状态。
・机器运行信息
・各吸嘴的运行信息
・各贴片头运行信息
・生产线运行信息
・其他机器运行信息
・应用程序运行信息
・识别、检查信息
4 机器设置 输出机器中个别设置的信息。
5 操作选项 输出操作选项的设置状态。
第 1 部 基本篇 第4 章 制作生产程序
4-284
(2) 生产管理信息
选择生产管理信息的相关输出数据。
No.
项目
内容
1
生产管理信息
输出生产时的管理信息。
2
生产条件
输出生产条件。
3
元件数
输出元件数。
4
吸取率
输出各吸取率。
5
未贴片列表
输出未贴片列表。
6
供应设备信息
输出供应设备的信息。
(3) 优化数据
选择优化的相关输出数据。
No.
项目
内容
1
优化选项
输出优化选项一览。
2
供应数
输出各元件的供应数。
3
吸嘴配置
输出吸嘴的分配状态。
(4) 生产程序详细输出
设置生产程序详细相关输出数据等。
No.
项目
内容
1
基板数据
输出基板数据。
2 贴片数据
・输入顺序：按输入顺序输出贴片数据。
・优化顺序：按优化顺序输出贴片数据。
3 元件数据
・详细：按详细形式输出元件数据。
・列表：按列表形式输出元件数据。
・图像数据：输出图像数据。
4 吸取数据
・输入顺序：按输入顺序输出吸取数据。
・分布：按分布形式输出吸取数据。
・送料器设置信息（有注释）：
按送料器设置位置形式（有注释）输出吸取数据。
・送料器设置信息（无注释）：
按送料器设置位置形式（无注释）输出吸取数据。
5
生产程序一览
输出指定路径的文件夹里的生产程序列表。
选择输出条件后，按下[输出文件]按钮，即可作为文本文件另存到指定文件夹里。如果要取消时，请
按下[取消]按钮。
第 1 部 基本篇 第4 章 制作生产程序
4-285

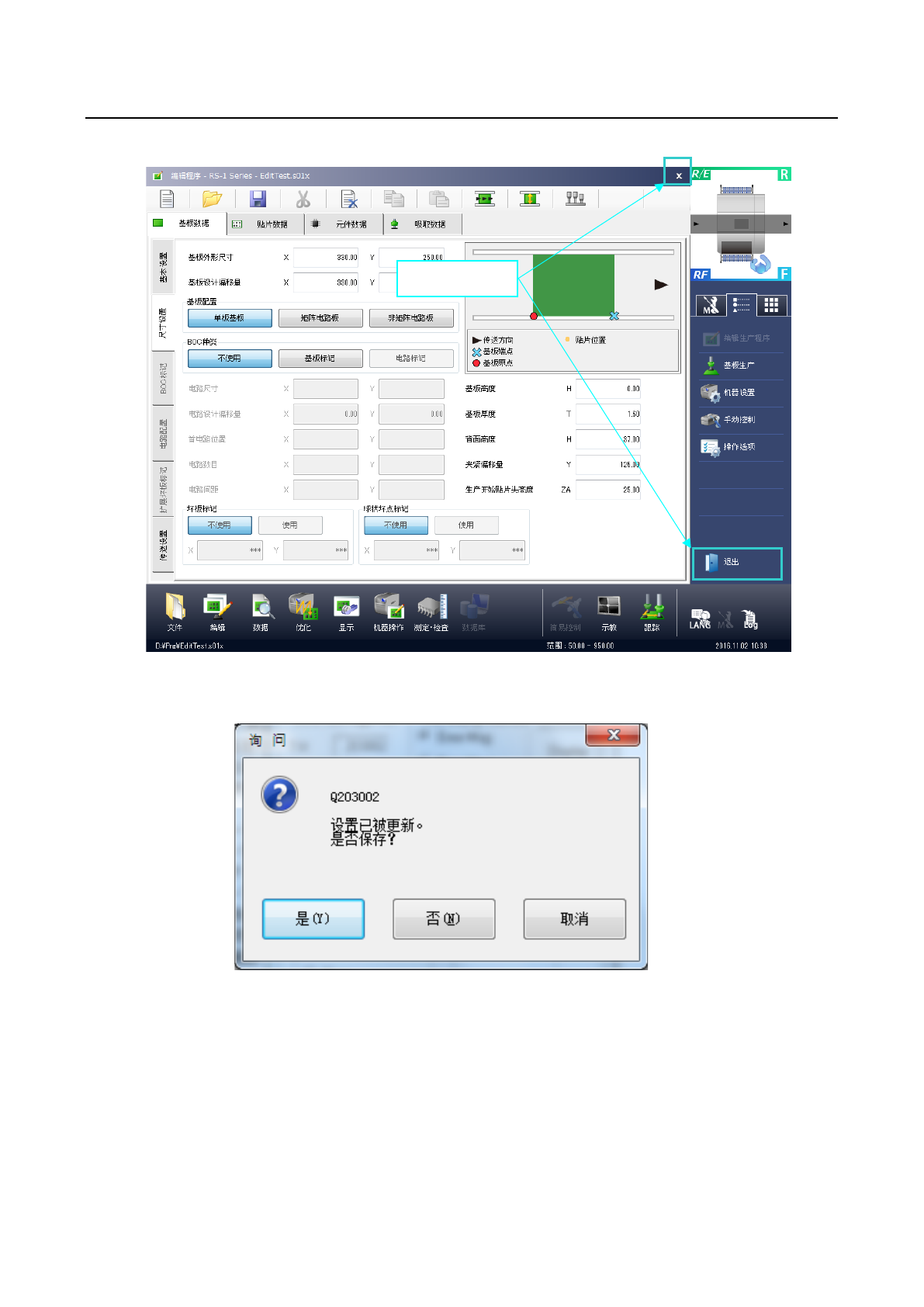

4-7 退出编辑程序
请点击编辑程序窗口又右上角的[X]，或从信息区域的应用程序快捷方式点击[退出]。
如果程序有所变更而尚未保存时，会显示如下提示信息。
●是 ：保存。保存后退出编辑程序。
●否 ：不保存，退出编辑程序。
●取消 ：取消退出处理。
点击任何一处
