第 1 部 基本篇 第4 章 制作生产程序
4-36
4-3-4-2 制作贴片数据
输入“贴片 ID”、“贴片位置 X”、“贴片位置 Y”、“贴片角度”、“元件名”。
在其他项目(贴片头、标记、区域坏板标记、跳过、试打、层)将自动输入初始值。
请仅对必要的项目进行变更。
另外，坐标位置是指从「基板数据」中决定的“基板位置基准”(多电路板时为基准电路的“电路原点”)为
起点的尺寸。
(1) 供应
显示打开贴片列表画面时的吸取位置。
未决定吸取位置时，显示“*”。
如果同一元件有多个供料器时，会根据优化决定吸取位置。
如果同一元件没有多个供料器时，则不进行优化也可决定吸取位置。
存在多个相同元件名的吸取数据时，显示第一个的吸取位置，并在其左侧附加‘+’。
不能在本字段进行输入。
(2) 贴片 ID
为浏览贴片位置而设置的记号。对于贴片动作没有直接影响。
输入本项后，会在输入默认值的项目里应用默认值，并进行显示｡
另外，也可点击其他项目(X 坐标等)而省略输入。
此时将自动输入“#”。
(3) 贴片位置 X、Y
输入贴片位置(X、Y)。输入方法有输入数值和示教输入，以及由 FlexlineCAD 进行数据变换的方
法。
※ 示教时务必在取得 BOC 校准后再进行。未实施 BOC 校准时，请勾选操作选项-示教的
「以 BOC 排列贴片位置」。
尺寸是指从「基板数据」中决定的“基板位置基准”(多电路板时为“电路原点”)到贴片位置的(坐标中
心)尺寸。
・输入绝对位置 ：直接输入的值为绝对值。
可在输入的数字前面加上 + 或 - 。
・输入相对位置：
在输入数字前加上 ++，输入结果为光标所在字段的值加输入值。
在输入数字前加上 --，输入结果为光标所在字段的值减输入值。
在输入数字前加上 +=，输入结果为光标所在字段上一行字段的值加输入值。
在输入数字前加上 -=，输入结果为光标所在字段上一行字段的值减输入值。
(注)++、--、+=、-=之间不要加入空格。
(4) 贴片角度
以「元件数据」的“元件供应角度”为基准，输入贴片角度。
关于元件供应角度请参见“4-3-5-2 (2) 包装”中的“JUKI 的元件供应角度定义”。
第 1 部 基本篇 第4 章 制作生产程序
4-37
(5) 元件名
输入元件名称(最多 60 个字符)。
输入元件名，制作元件数据。
输入元件名时，如果设置为使用数据库，则在数据库查找，查找到相同元件名时，则将元件数据
读入到程序中｡
大写字符、小写字符将作为相同的数据处理，但显示时会区别显示｡
如果在数据库中已有注册，会替换为已注册的字符｡
(新建时按照输入，如果已有时，则显示已有的名称。)
(6) 贴片头
指定在贴片时使用的 Head。
可从弹出菜单中选择按输入顺序生产时使用的 Head。
自动选择 自动选择使用的 Head。
Head1 指定为 Head1。
Head2 指定为 Head2。
Head3 指定为 Head3。
Head4 指定为 Head4。
Head5 指定为 Head5。
Head6 指定为 Head6。
Head7 指定为 Head7。
Head8 指定为 Head8。
初始值为“自动选择”，制作程序后通过实行“优化”可自动选择最合适的 Head。
(7) 标记(标记 ID)
通过弹出菜单选择贴片时是否根据基准领域标记来校正贴片位置。
输入贴片 ID 时，标记默认设置为 [No](不使用)｡
在画面上显示「No」或设置的标记 ID。(最多 8 个半角字符)
要变更时，请点击输入字段，打开弹出菜单后进行选择和输入。
No 设置为不使用。
编辑 打开基准领域标记画面。
浏览 打开基准领域标记画面。(不能编辑)
在选择多行的状态下显示弹出菜单时，不显示「编辑」。
除此以外，会显示上述 3 个选项。
选择编辑时，会以编辑模式打开基准领域标记画面。
选择浏览时，不能在基准领域标记画面中编辑。
第 1 部 基本篇 第4 章 制作生产程序
4-38

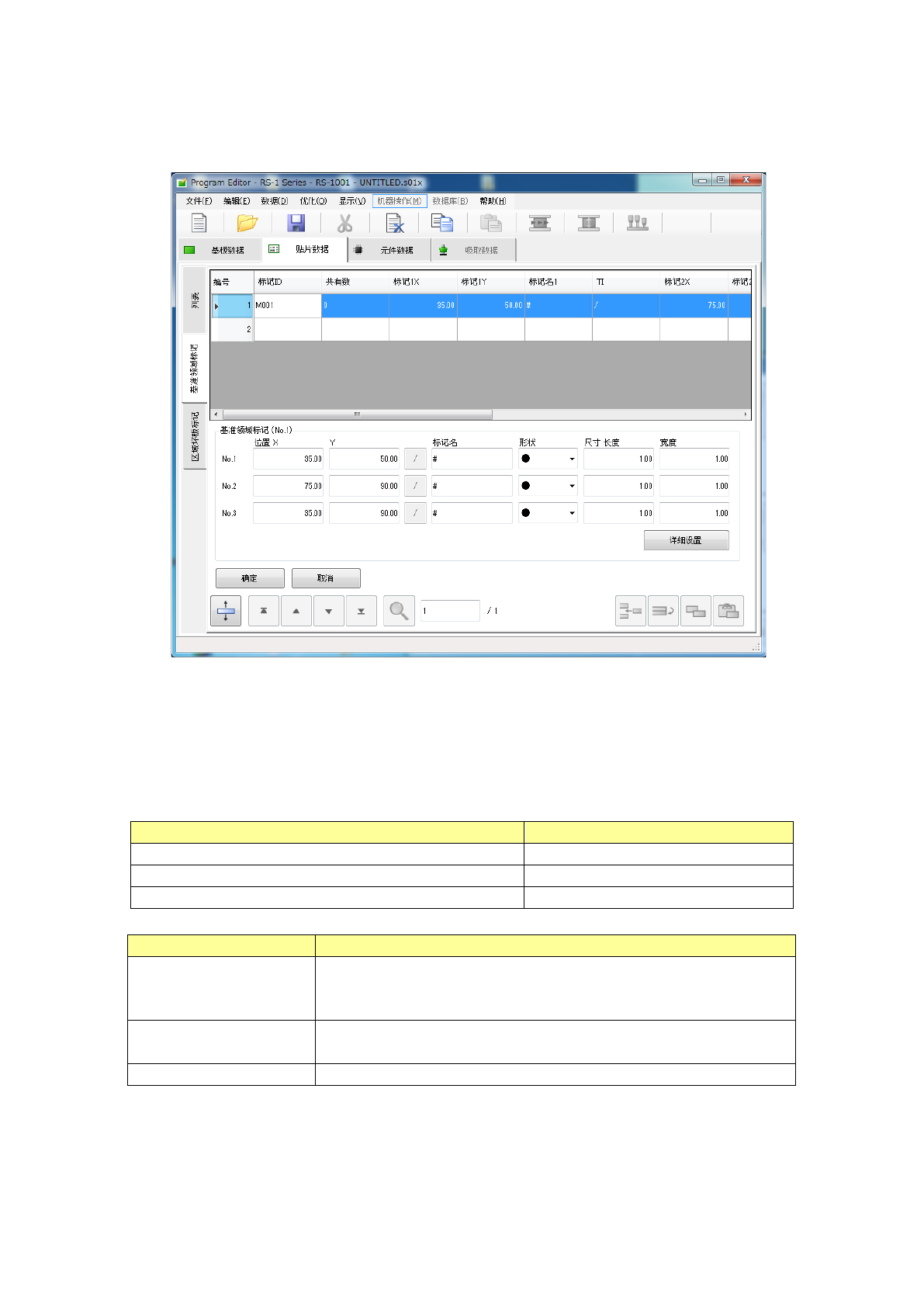

从列表画面的弹出菜单中选择「编辑」「浏览」，或选择基准领域标记选项卡，即打开基准领域标
记编辑画面。
在标记组列表里，会显示已注册组的列表。从中选择要使用的组。
在注册标记时，将光标移动到未输入的行，输入标记的X坐标、Y坐标后，通过标记示教，或从
标记数据进行复制来获得标记数据。
基准领域标记编辑画面可通过以下方法打开。按照各显示模式，有不同的处理内容。
动作
画面的模式
选择标记弹出菜单的「编辑」时 编辑、选择模式
选择标记弹出菜单的「浏览」时 选择模式
点击基准领域标记选项卡时 编辑模式
画面的模式
处理内容
选择模式
注册贴片数据要使用的标记数据。
列表上的光标按行的选择状态进行显示。
「确定」按钮显示浅色。
编辑模式
可输入标记的坐标､注册标记示教数据。
「选择」按钮不显示。
编辑、选择模式 可同时选择和编辑。
