第 2 部 功能详解篇 第 12 章 选项组件
12-115
机器设置
设定手动吸嘴功能的使用/未使用
从菜单选择[机器设定]-[机器设置]，打开机器设置画面，在[使用单元]-[Head] 页面设置「手动吸嘴」
的使用/未使用。
1) 生产程序为了结束贴片而使用上述机器设置所选择的单元时，实际上是否执行贴片如下表所示。
No.
单元
生产动作
1 手动吸嘴
对于使用手动吸嘴的生产，在生产开始前的检查中发生错
误无法进行生产。
第 2 部 功能详解篇 第 12 章 选项组件
12-116
吸嘴配置

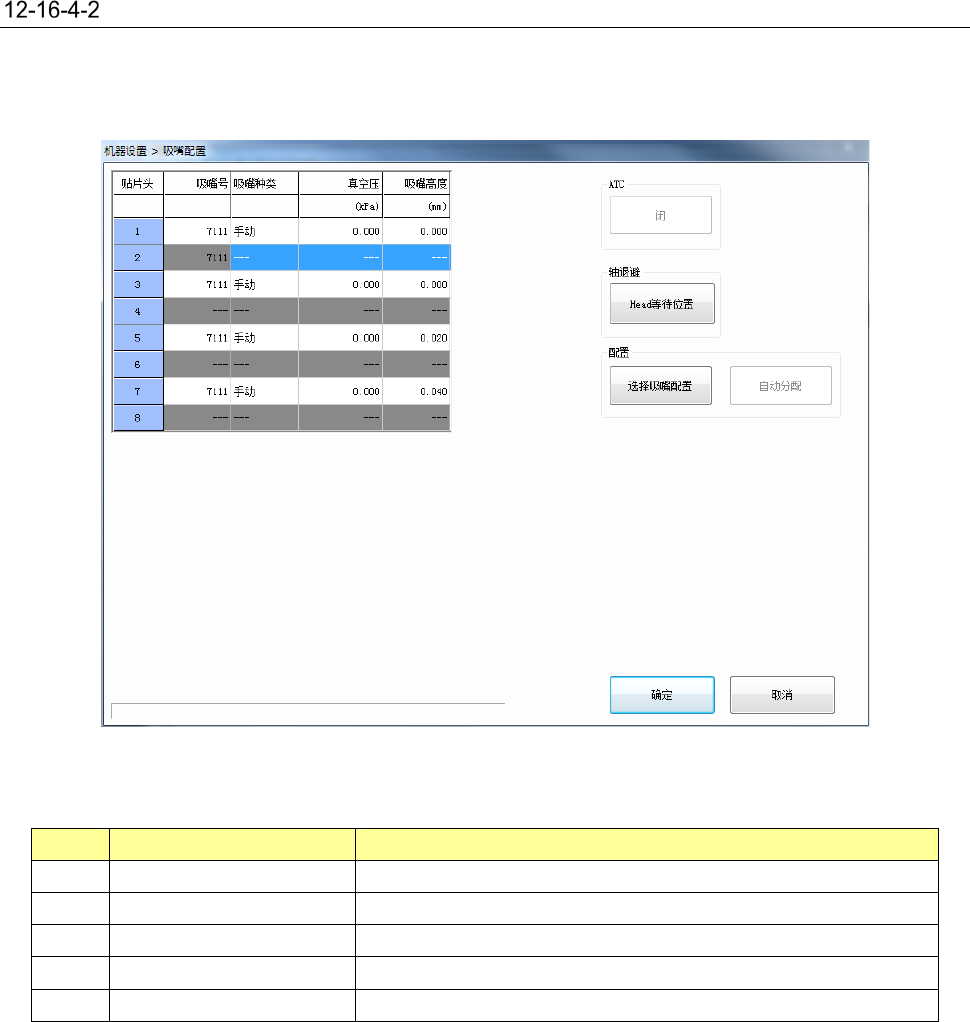

在 [使用单元]-[Head] 处设定为使用「手动吸嘴」功能时，吸嘴配置画面为如下所示。
未使用的贴片头的行显示为灰色，不能进行设定。
(1) 设定项目
No.
项目
设定内容
1 贴片头编号
实施吸嘴配置的贴片头编号：1～8
2 吸嘴号 对贴片头配置的吸嘴号
3 吸嘴种类 对贴片头配置的吸嘴种类(仅自动取得)
4 真空值 安装吸嘴的真空值（仅自动取得）
5 吸嘴高度 相对于基准吸嘴的长度偏移量 (仅自动取得)
第 2 部 功能详解篇 第 12 章 选项组件
12-117
(2) 设定方法
将吸嘴安装到所选择的贴片头上，通过激光测量吸嘴前端的高度(反映到吸嘴高度中)和吸嘴的外
形宽度(反映到吸嘴号中)。并自动取得真空值。
向贴片头安装吸嘴，为手动安装吸嘴动作。
1)
吸嘴号
设定相对于画面左侧贴片头编号的吸嘴号。
a) 请输入配置给贴片头编号的吸嘴号。
b) 在对准的吸嘴号列可以进行设定，所输入的文字用 [ENTER] 键或者 [范围移动] 键确定。
吸嘴号可以输入下表设定范围内的编号。但对于未使用的贴片头不能输入。
No.
输入项目
设定可能范围
1
吸嘴号
7100
～
8999
所登录的任意吸嘴均未配置（未输入）。
在输入的单元格使用 [DEL] 键，或者 [BACK SPACE] 键删除数字后，按下 [ENTER] 键或者
[范围移动键] 确定，则解除吸嘴的配置，所有的显示内容均消失。
2)
吸嘴种类
对应贴片头编号所安装的吸嘴种类。
No.
设定项目
设定内容
1 手动安装 手动安装吸嘴
3)
真空值
设定在选择的贴片头上安装吸嘴时的真空值。
在判定有无吸嘴或有无元件时使用。
但由于有无吸嘴或有无元件的判定中使用激光，所以该设定值为辅助信息。
4)
吸嘴高度
设定相对于基准吸嘴的长度偏移量值。
用于在激光测量元件时，对高度进行控制的微调值。
