第 1 部 基本篇 第4 章 制作生产程序
4-176
4-5-3-4 单元格･粘贴
执行「单元格·复制」命令，将保存到内存缓冲区的数据进行粘贴。
画面
功能
基板数据
基本设置画面
不能使用。
尺寸设置画面
电路配置画面
扩展坏板标记画面
传送设置画面
贴片数据
列表画面
将单元格･复制保存到内存缓冲区里的数据，覆盖到光标行对
应的项目位置中｡
如果内存缓冲区为空白，本命令会变为不能选择｡
内存缓冲区会一直保存数据直至切换到其他数据编辑画面。
(可连续执行)｡
「X」「 Y」「 角度」分别剪切的数据，只能粘贴到同类型的单元
格里。
基准领域标记
不能使用。
区域坏板标记画面
元件数据
列表画面
不能使用。
表格画面
吸取数据
列表画面
表格画面
4-5-3-5 变更列表画面的单元格宽度
触摸单元格与单元格的分界线附近并移动，可使光标的形状变化，变更单元格的宽度。
4-5-3-6 列表画面的排序功能
在列表画面中快速点击 2 次栏目的标题(显示项目名的区域)，可将该栏目作为关键字进行数据排序。
点击 2 次时，按照解除排序→升序→降序→解除排序切换。
・清除排序状态
执行文件读入处理，执行优化后，所有画面的排序状态均被清除。
在送料器分布画面中在吸取数据里追加变更后，吸取列表画面的排序状态会被清除。
・排序时的编辑命令
在排序状态下编辑命令的一部分会变为不能使用。
[剪切]、[删除]、[插入行]、[复制行]、[粘贴矩阵]的命令不能使用。
请在未排序的状态下执行。
第 1 部 基本篇 第4 章 制作生产程序
4-177
4-5-4 示教
示教是指一边直接看贴片位置等的图像，一边进行位置对准。
示教分为坐标的示教，及标记识别示教。
一般使用触摸屏进行示教操作。

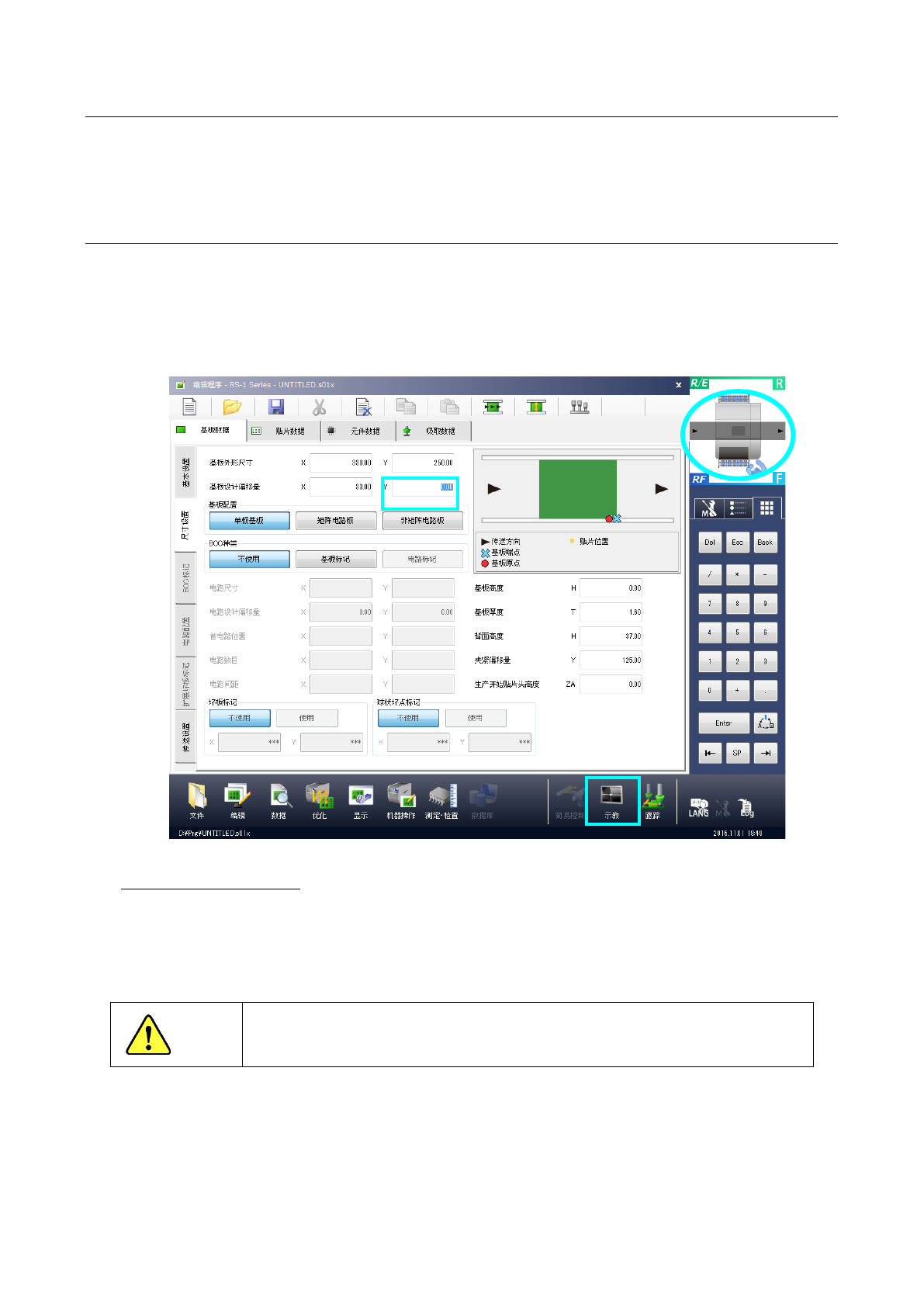

4-5-4-1 坐标的示教
开始示教时，请将光标移动到要示教数据的位置，再按功能栏的[示教]按钮。针对要示教的项目在选
择必要的示教装置的状态下，会显示示教画面。使用摄像机进行示教时，摄像机的映像会显示在画面
上（叠加）。
如果没有要示教的项目，即使在画面上按示教按钮，也不能起动示教。
◆电动供料器的返回原点
对电动供料器的吸取坐标进行示教时，示教启动时会进行电动供料器的返回原点动作。
在示教画面中安装电动供料器，锁紧供料器后，即开始电动供料器的返回原点。
另外，如果电动供料器的返回原点未完成时，不能按［确定］按钮。
注意
为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
第 1 部 基本篇 第4 章 制作生产程序
4-178
(1) 通过摄像机示教
1) 选择设备
按下装置图标按钮可切换示教时使用的设备。
指定要使用的示教设备后，指定的设备会移动到当前显示的坐标上。
2) 选择摄像机
指定示教时使用的摄像机。
No.
示教设备
1 摄像机
2 HMS
3 Head 设备
③
①
②
选择设备
