第 1 部 基本篇 第 3 章 维护
3-9

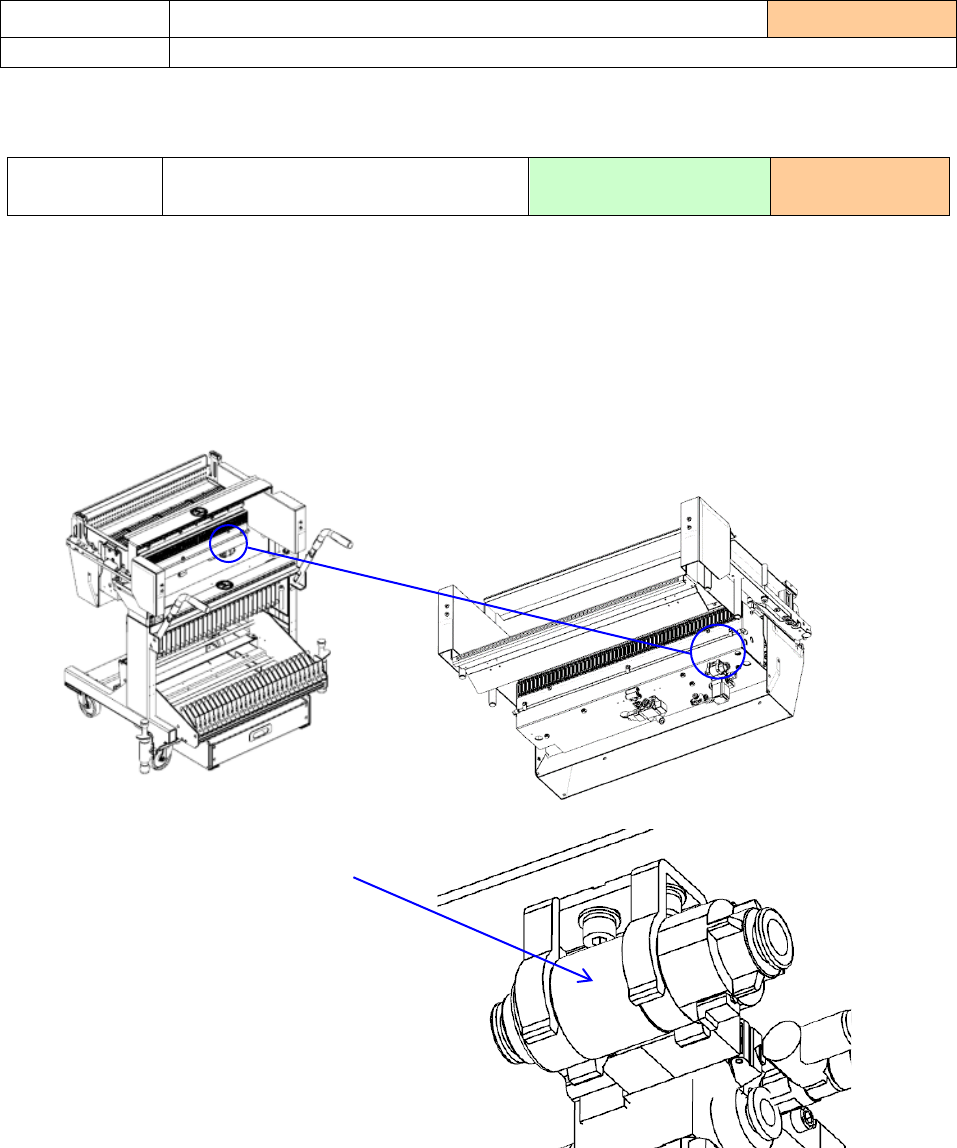

1) 请目视确认统一更换台车处的空气过滤器是否有污物、异物混入。
2) 有污物时，请更换过滤器。有异物混入时，请清除异物。
3) 有污物时，请更换新过滤器。
4) 拔下连接在空气过滤器的空气软管，卸下过滤器盒。
5) 从过滤器盒卸下过滤器并进行更换。
※滑动过滤器盒单侧防螺丝帽旋转的固定件，解除锁定，使螺丝帽旋转 90°以上。
检查项目
3-1-10 空气过滤器（统一更换台车）
实施频度
：
毎月
检查内容
确认空气过滤器是否有污物、异物混入
更换 统一更换台车空气过滤器的更换 使用工具 ： -
更换标准：
6
个月
过滤器盒
过滤器（40183167）
第 1 部 基本篇 第 3 章 维护
3-10
1) 将吸嘴插入检查工具的检查孔，确认能否无阻碍地插入内部。
※ 可以用手将吸嘴安装到 Z 轴的轴上进行确认。
2) 插入时如果发涩(感觉有阻碍时)，请确认安装部是否有沾污或划痕，对安装部实施清扫。
3) 将吸嘴嵌入到吸嘴检查工具检查孔相反一侧的沟槽内，用海绵打磨材料按住吸嘴安装部，旋转打
磨材料进行打磨。请务必保证吸嘴安装部整体的打磨均匀性，切勿只打磨一部分。
※ 吸嘴前端直径为φ8.2，长度为 10mm 以上的吸嘴，不能用检查工具进行打磨。
※ 除 7507 吸嘴以外的标准吸嘴，都可以使用检查工具进行打磨。
※ 1 张海绵打磨材料约可打磨 500 个吸嘴。
4) 打磨时间大约为 1 分钟左右，请在打磨时随时用检查孔确认打磨效果。
检查项目
3-1-11 吸嘴
实施频度：2 个月
检查内容 确认吸嘴的安装状态
使用工具：吸嘴检查工具
清扫 打磨吸嘴安装部
使用工具 ：
吸嘴检查工具
海绵打磨材料
清扫频度：
2 个月
吸嘴检查工具
检查孔
检查工具
海绵打磨材料
打磨部位
吸嘴安装部
=吸嘴打磨部位
打磨前
打磨后
第 1 部 基本篇 第 3 章 维护
3-11
3-2 清扫

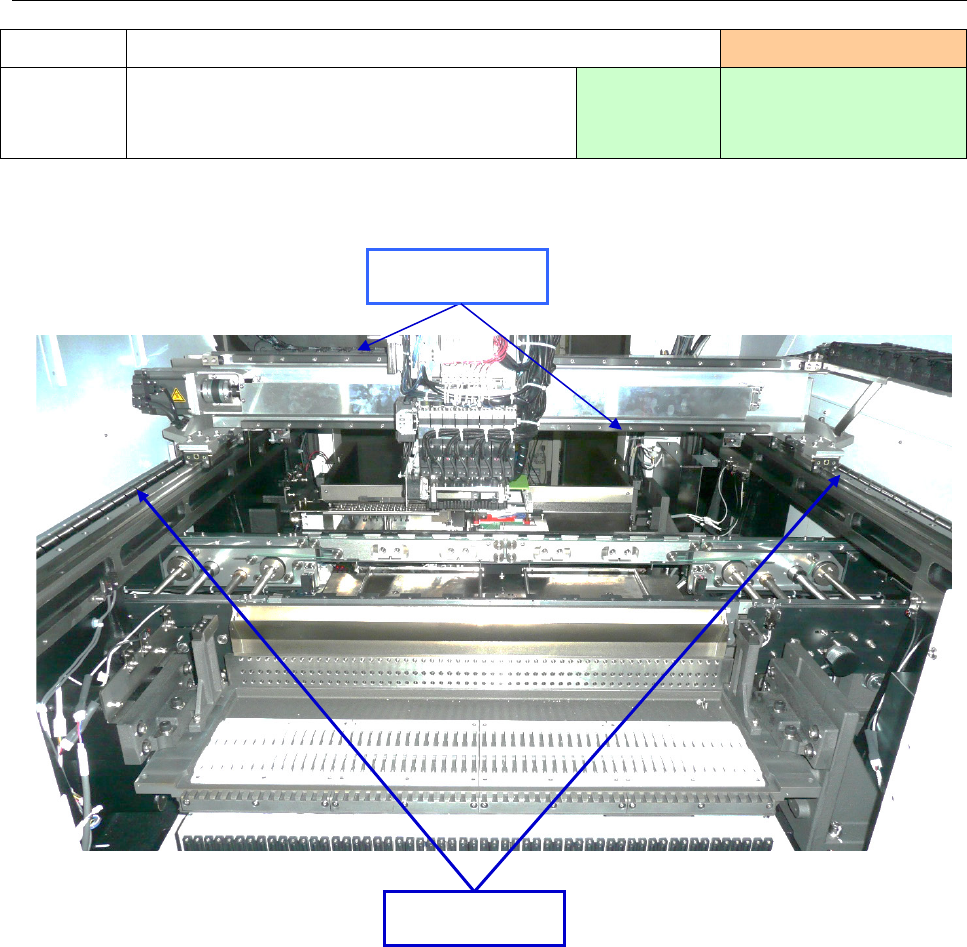

1) 请检查Ｘ轴单元和Ｙ轴单元轨道上有无附着垃圾、灰尘，并清扫干净。
把润滑油擦去后，请涂抹新润滑油。
清扫部位
3-2-1 XY 轴直动单元
实施频度 ：每月
清扫内容 除去轨道、滚珠丝杠上的灰尘、脏润滑油
使用工具 ：
毛刷、抹布
使用润滑油 ：
LM 导轨：6459 润滑油 N
滚珠丝杠：
NSL
润滑油
X 轴直动单元
Y 轴直动单元
