第 2 部 功能详解篇 第 12 章 选项组件 12 - 75 (4) 拼接后执行验证 与 (1) 、 (2) 、 (3) 相同，请确认 勾选了 「 拼接后 执行验证 」。 选择了「 拼接后执行验证 」时，可以设定「 拼接检测 误检次 数（ 次 ）」、「 拼接检测 区域（ mm ）」。 设定项目 动作内容 输入范围 拼接检测 误检次数 设定 检测拼接 的误检次数。 1 – 100 拼接检测区域 设定 检测拼接的检 测区域 。 500 –…
第 2 部 功能详解篇 第 12 章 选项组件
12-74

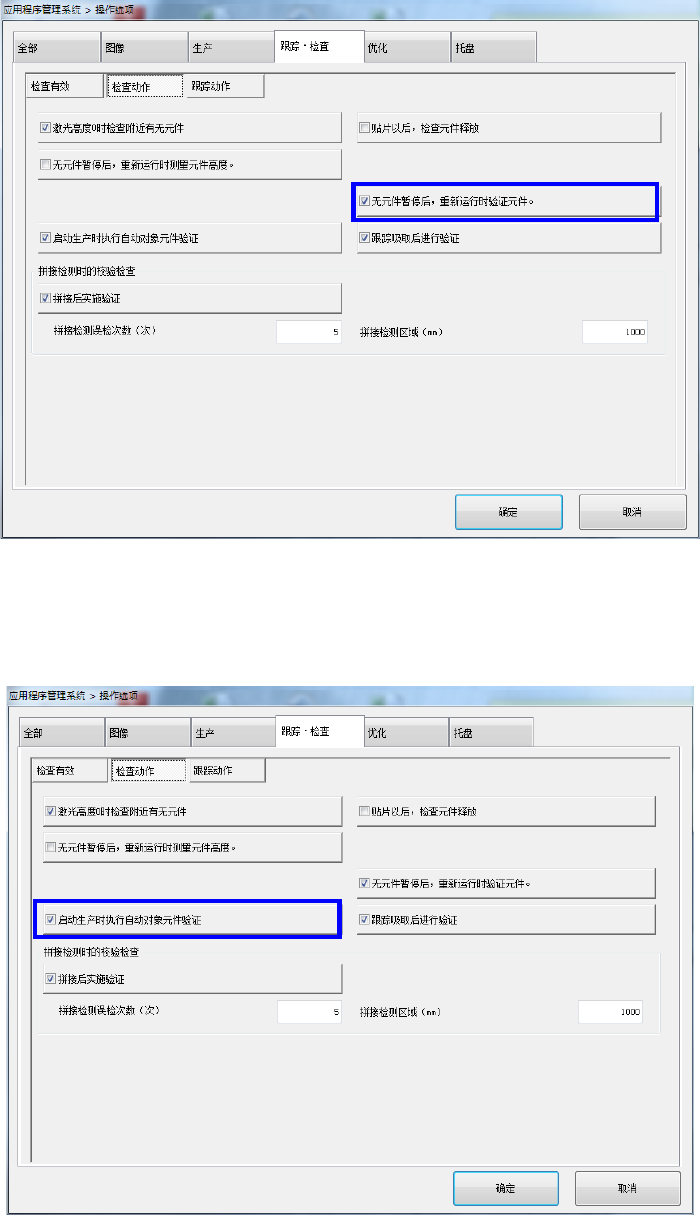

(2) 无元件暂停后，重新运行时验证元件
与(1)同样，确认「无元件暂停后，重新运行时验证元件」已经勾选。
(3) 生产开始时，进行自动对象元件的验证检查。
与(1)、(2)同样，确认「启动生产时执行自动对象元件验证」已经勾选。
第 2 部 功能详解篇 第 12 章 选项组件
12-75
(4) 拼接后执行验证
与(1)、(2)、(3)相同，请确认勾选了「拼接后执行验证」。
选择了「拼接后执行验证」时，可以设定「拼接检测误检次数（次）」、「 拼接检测区域（mm）」。
设定项目
动作内容
输入范围
拼接检测误检次数 设定检测拼接的误检次数。 1 – 100
拼接检测区域 设定检测拼接的检测区域。 500 – 10000
第 2 部 功能详解篇 第 12 章 选项组件
12-76
编辑元件数据
在「元件数据」的“检测”中设置是否执行元件验证以及检查的判定值。
二极管等有极性的元件供给方向设置为 0°时，设置方向应为：从机器的正面看右侧为“＋”，
左侧为“－”。
详细情况，请参见「4-3-5-2 (7) 检查 2」。
输入范围
单位
上限值
下限值
电阻
0.00～999.99
默认值 0.00
Ω (默认值)
ＫΩ
ＭΩ
0～100％
1％单位
默认值 10％
-100～0
1％单位
默认值-10％
电容
0.0～999999.99
默认值 0.00
ｐＦ (默认值)
μＦ
0～100％
1％单位
默认值 80％
-100～0
1％单位
默认值-20％
