第 1 部 基本篇 第 1 章 装置概要 1-9 ◆ 打开 安全盖 （安全罩） 时， 先把 盖（ 罩 ） 子推上去 ， 再把锁杆 向箭头 （ L OC K ）方 向推， 锁好。 确认上了锁之后， 再放开手。 ﹡没有上好 锁就松手时， 安全盖（安 全罩）有落下 来的危险。 ◆ 要关 安全盖（安全 罩） 时，要先解 开锁，再关闭 。 把安全盖（安全 罩）向上提， 再把锁杆向 OPEN 方向推，解 锁。 （请注意，解 锁时要防止安全 盖（安全…
第 1 部 基本篇 第 1 章 装置概要
1-8
①
②
⑦
③
⑤
⑧
⑥
④
⑤
⑨
⑫
⑩
⑪
⑩
1-1-6 本装置的构成
①ATC 单元 ⑤基板传送单元 ⑨CAL 块单元 ⑬负载控制单元(OP)
②LNC120 Head 单元 ⑥VCS 单元 ⑩供料器台架单元 ⑭共面性单元(OP)
③Head 单元
8 贴片头
⑦X-Y 单元 ⑪HMS 单元 ⑮吸嘴 RFID 阅读器(OP)
④OCC 单元(L) ⑧CVS 单元(OP) ⑫废弃盒
①前侧液晶监视器 ⑤迷你信号灯(选购项) ⑨后侧液晶监视器
②操作面板 ⑥
空气调节器（护盖（罩）内侧）
⑩前部编带套件单元
※Rev.D 以后
③电源开关 ⑦真空泵（装置内右侧） ⑪后部编带套件单元
（选购项） ※Rev.D 以后
④信号灯 ⑧漏电断路器（后部-右侧）
⑫键盘(OP)
①
②
③
④
⑤
⑦
⑥
⑨
⑩
⑪
⑧
⑫
⑬
⑭
⑮
第 1 部 基本篇 第 1 章 装置概要
1-9

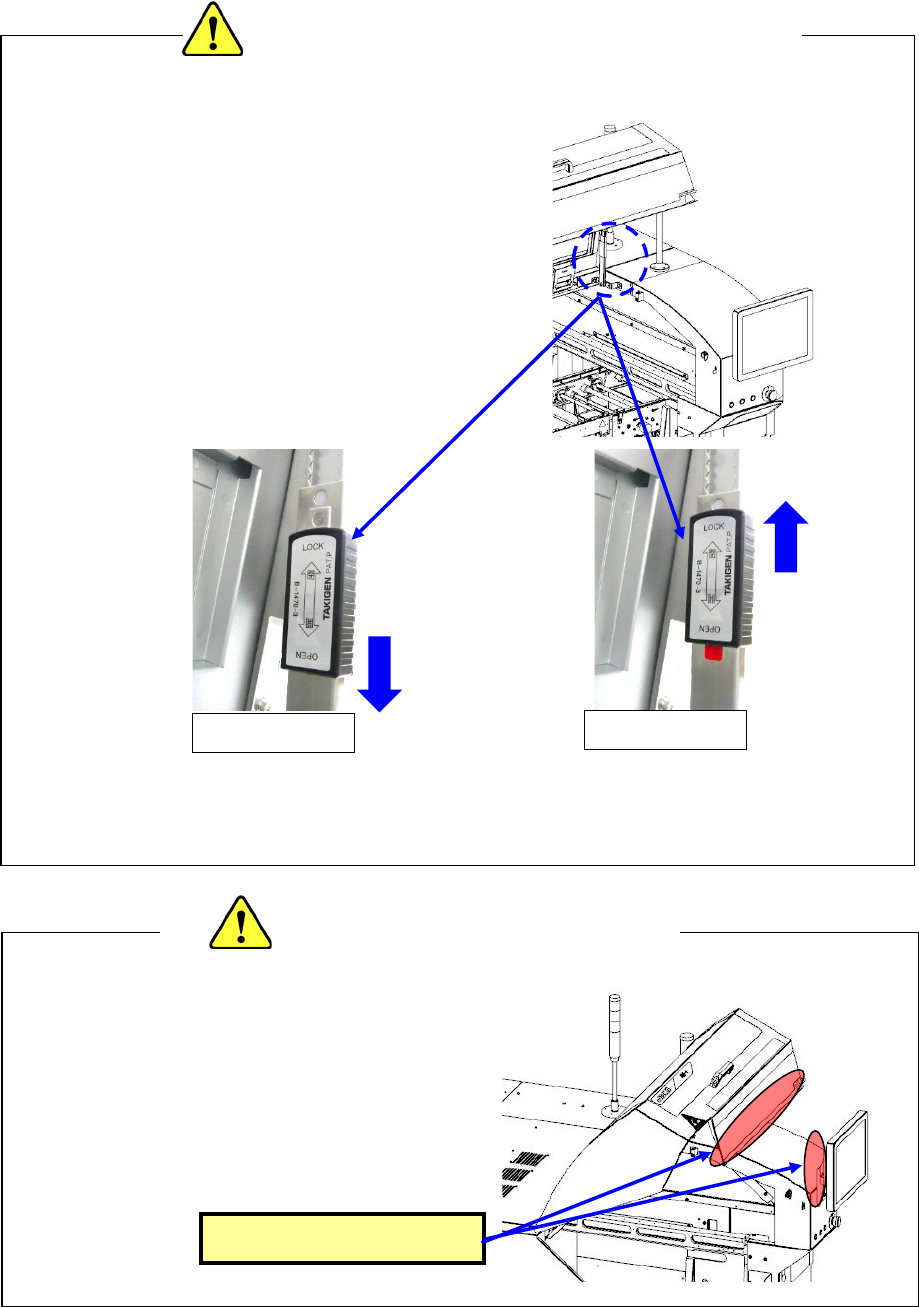

◆ 打开安全盖（安全罩）时，先把盖（ 罩 ）
子推上去，再把锁杆向箭头（LOCK）方
向推，锁好。确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意不要从后面
撞到安全盖（安全罩）或监视器，不要撞到头，
作业时不要受伤
。
＜开关安全盖（安全罩）时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
LOCK（锁定）
＜在装置内作业时的注意事项＞
第 1 部 基本篇 第 1 章 装置概要
1-10

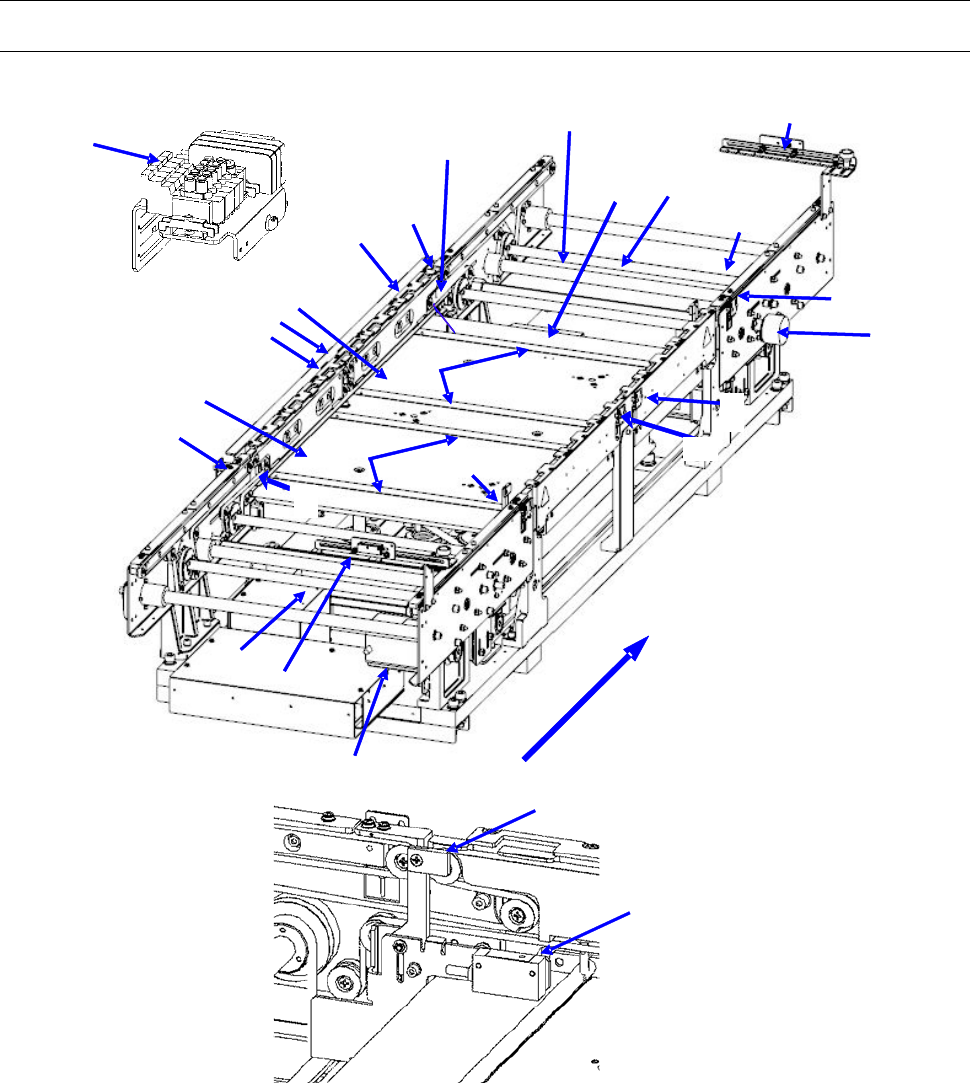

1-2 本装置的构造
1-2-1 基板传送部分的构造
・ 基板传送部的构成 (单通道)
2
1
15
11
3
4
8
10
11
12
10
13
14
17
16
18
11
7
5
9
12
6
21
20
22
23
基板传送方向
1 IN 传感器 9 传送电磁阀 17 支撑销检出传感器受光
2 OUT 传感器 10 传送马达 18 挡块传感器
3 WAIT 传感器光缆受光 11 驱动轴 19 挡块
4 WAIT 传感器光缆发光 12 侧梁 20 (WAIT2 传感器光缆受光)
5 C_OUT 传感器光缆受光 13 支撑台 IN 21 (WAIT2 传感器光缆发光)
6 C_OUT 传感器光缆发光 14 支撑台 OUT 22 (WAIT2 传感器光缆受光)
7 PWB 导轨 15 自动调整宽度马达 23 (WAIT2 传感器光缆发光)
8 支撑台原点传感器 16 支撑销检出传感器发光
18
19
