第 2 部功能详解篇第 8 章机器设置 8- 35 8-3-4-5 MTC 滑梭吸取位置选择 MTC 滑梭吸取位置，显示以下画面。设置从 MTC 供给元件的吸取位置（ X,Y ）。对于 X,Y 由相机进行示教。 Z 安装 7508 吸嘴，在 MTC 侧往复吸取焊盘上表面，示教吸嘴下表面接触的高度。 (1) 设置项目 (2) 设置方法通过示教或者键盘进行设置。当输入聚焦在 X 或者 Y 时，示教 …

第 2 部功能详解篇第 8 章机器设置

8-34

(2) 设置方法

标记位置校正

进行 MTS 台架标记的第 1 标记和第 2 标记位置的示教。

选择要设置偏差值的标记项目，按下示教面板装置键（「HMS」或「 CAMERA」）显示 MTS

台架标记，开始进行示教。

检查和进行调整，使示教位置处于台架标记的中心。

示教结束后，会自动输入相对于台架标记位置设计值的 X、Y 偏差值。

托盘座板高度显示

按下「测定」按钮即可显示各测定点的高度。

关于具体的调整方法，请确认各 MTS 的「安装要领书」。

第 2 部功能详解篇第 8 章机器设置

8-35

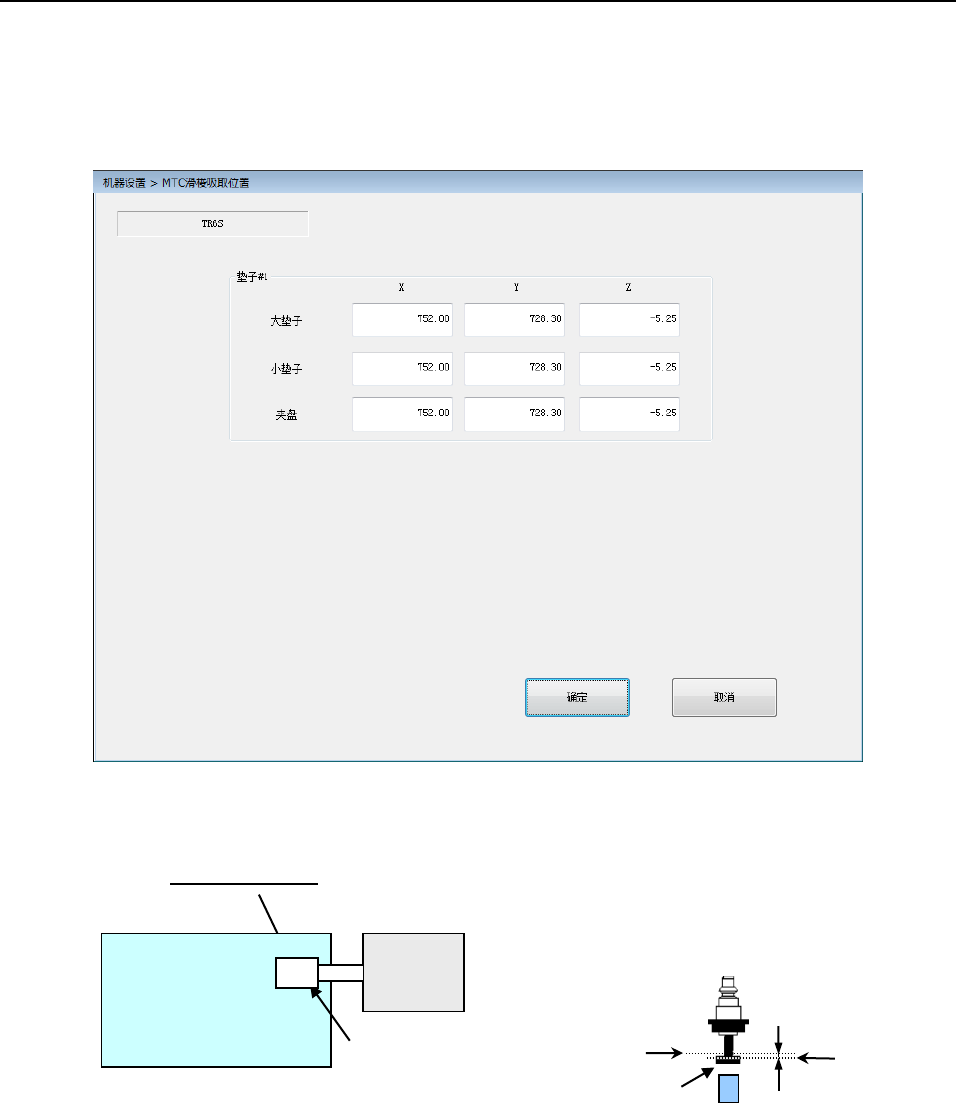

8-3-4-5 MTC 滑梭吸取位置

选择MTC滑梭吸取位置，显示以下画面。

设置从MTC供给元件的吸取位置（X,Y）。

对于X,Y由相机进行示教。Z安装7508吸嘴，在 MTC侧往复吸取焊盘上表面，示教吸嘴下表面接触的

高度。

(1) 设置项目

(2) 设置方法

通过示教或者键盘进行设置。

当输入聚焦在 X 或者 Y 时，示教 XY 的值，输入聚焦在 Z 时，对 Z 的值进行示教。

一边目视实物，一边进行 Z 的示教。

此外，大、小、机械卡盘的 Z 值在 1 处进行示教时，将同时读取值，并予以反映。

② Z：7508 将吸嘴对齐焊盘的上表面，接下

来示教下降 0.5mm 的位置。

① XY：示教焊盘的中心。

MTC

焊盘上表面

滑梭

焊盘

＜俯视图＞

0.5mm

第 2 部功能详解篇第 8 章机器设置

8-36

8-3-5 功能设定

8-3-5-1 吸取错误条件设置

选择设置吸取错误条件后，可显示如下画面。

设置每个供料器的总吸取次数中的吸取率。

在操作选项中的生产-显示选项勾选"生产开始时，显示吸取错误"后，在生产开始前，若有未达到设

置的吸取率的供料器时，会显示错误。

(1) 设置方法

1) 从信息区域的 NUM 按钮分别输入各个供料器的总吸取次数。
