第 2 部 功能详解篇 第 12 章 选项组件
12-75
(4) 拼接后执行验证
与(1)、(2)、(3)相同，请确认勾选了「拼接后执行验证」。
选择了「拼接后执行验证」时，可以设定「拼接检测误检次数（次）」、「 拼接检测区域（mm）」。
设定项目
动作内容
输入范围
拼接检测误检次数 设定检测拼接的误检次数。 1 – 100
拼接检测区域 设定检测拼接的检测区域。 500 – 10000
第 2 部 功能详解篇 第 12 章 选项组件
12-76
编辑元件数据
在「元件数据」的“检测”中设置是否执行元件验证以及检查的判定值。
二极管等有极性的元件供给方向设置为 0°时，设置方向应为：从机器的正面看右侧为“＋”，
左侧为“－”。
详细情况，请参见「4-3-5-2 (7) 检查 2」。
输入范围
单位
上限值
下限值
电阻
0.00～999.99
默认值 0.00
Ω (默认值)
ＫΩ
ＭΩ
0～100％
1％单位
默认值 10％
-100～0
1％单位
默认值-10％
电容
0.0～999999.99
默认值 0.00
ｐＦ (默认值)
μＦ
0～100％
1％单位
默认值 80％
-100～0
1％单位
默认值-20％
第 2 部 功能详解篇 第 12 章 选项组件
12-77
操作
(1) 单独检查／连续检查
可从编辑程序、生产画面的菜单进行验证单独检查、连续检查
操作方法请参见「2-12-3 验证检查（选购项）」。
(2) 发生无元件时
选中操作选项的「无元件暂停后，重新运行时验证元件」时，将对出现无元件的芯片元件进行验
证检查后，再开始生产运行。
(3) 从生产中重试列表检查
在重试列表显示中由于用完元件等原因进行了供料器更换后，可进行元件验证检查。

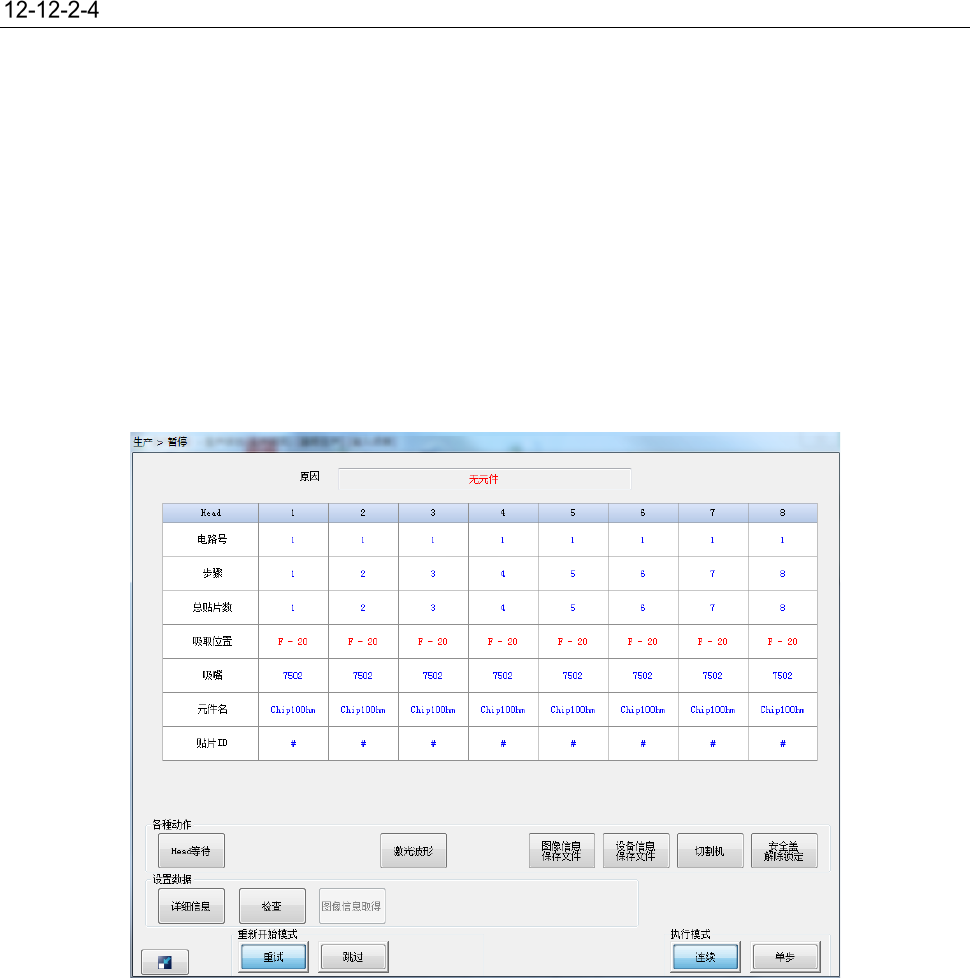

◇ 当选中操作选项的「发生无元件时暂停」，停止时会显示如下画面。
