第 1 部 基本篇 第4 章 制作生产程序
4-141
4-4-2-1 确认分割贴片数据
显示经过优化分配的贴片数据。
请从菜单中选择[优化]-[分割贴片数据]。
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更了生产程序时，
不能选择。
显示分割贴片数据的对话框。
● 优化顺序显示时粗线划分，表 示 在 1 次吸取贴片的周期循环动作中被配对的数据
的区分。
第 1 部 基本篇 第4 章 制作生产程序
4-142
4-4-2-2 吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置一致。
请从菜单选择[优化]-[吸嘴分布]后，显示吸嘴分布画面。
a) 吸嘴配置图
显示优化输出的吸嘴的配置位置。
与优化输出的吸嘴不同的吸嘴在机器设置中被设置时，会以红色字符显示。
b) ATC 设备
选择要显示的 ATC 的位置。
c) 吸嘴信息
吸嘴编号：吸嘴编号。
固定 吸嘴：在机器设置中设置的吸嘴个数。
优化 吸嘴：优化输出的吸嘴个数。
d) [显示固定吸嘴]按钮
将吸嘴配置图的显示切换显示为机器设置中设置的配置位置。
第 1 部 基本篇 第4 章 制作生产程序
4-143
4-4-2-3 送料器分布
以图形显示吸取数据的送料器配置内容，可目视确认送料器或操作送料器配置。
(1) 送料器分布窗口

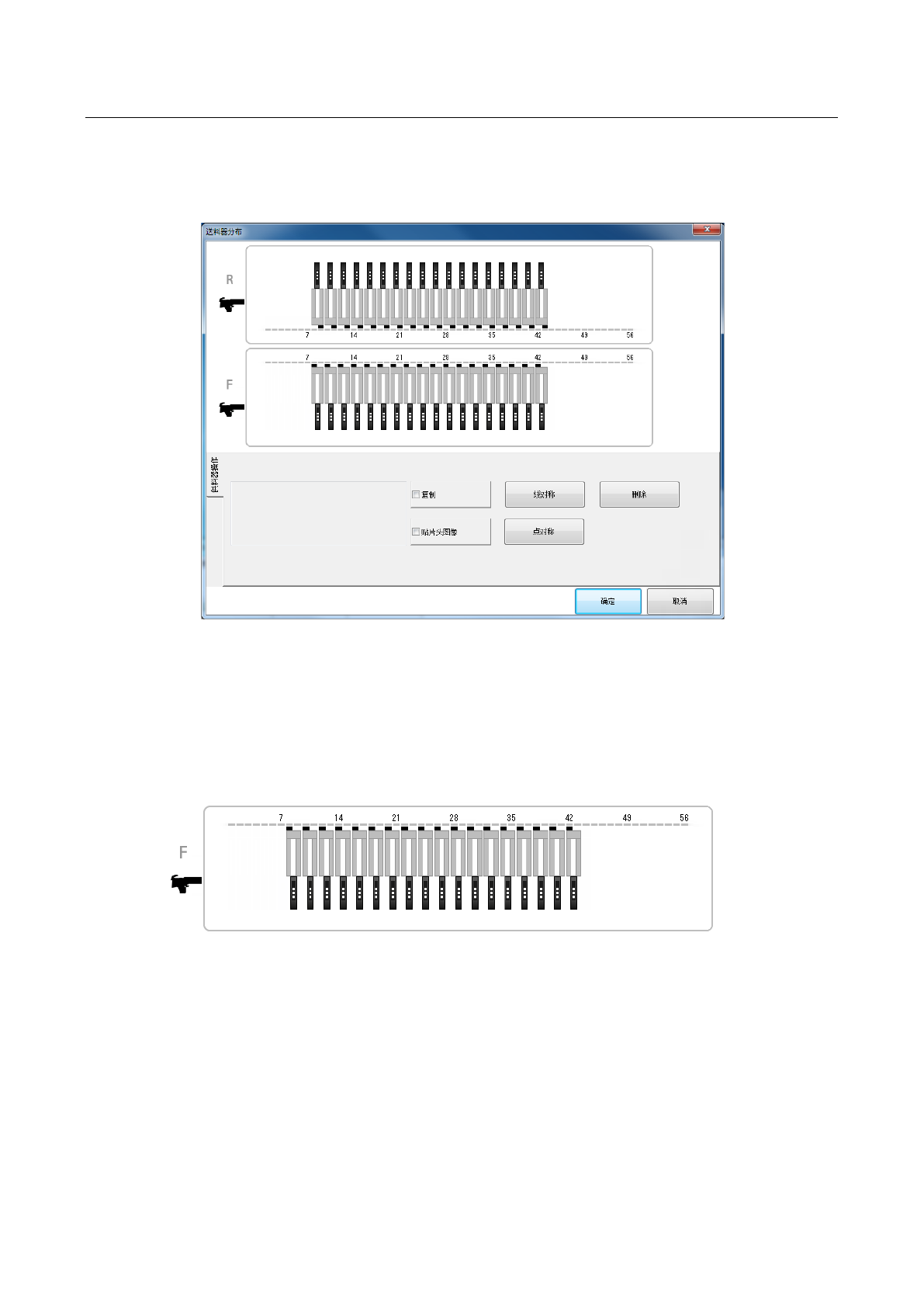

从菜单选择[显示]-[送料器分布]后，显示如下送料器分布画面。
1) 台架图形图像
送料器分布画面，以台架的送料器配置图形显示吸取数据的列表显示内容。
有关可自动示教的送料器，下方或上方会显示圆形图标。已通过吸取跟踪执行完自动示教时显示
蓝色，未执行时显示红色。
如为电动台架(RF)或电动台架(RF/EF)时，用以下的图像显示。
