第 1 部 基本篇 第4 章 制作生产程序
4-47
4-3-5-2 制作元件数据
元件数据的制作画面(元件表格)由「元件名」及「注释」以及 7 个选项卡表格([基本设置]、[包装]、[定
心]、[吸取条件]、[贴片条件]、[检查]、[图像])构成。
元件名 显示贴片数据中使用的元件名｡（不能编辑）
注释
对于仅用元件名难以区别的元件，要输入注释。
也可省略注释｡最多可输入 127 个字符。
有关各选项卡表格，通常的元件必须设置的项目是[基本部分]+[包装]，如果是图像识别元件，则是[基
本部分]+[包装]+[图像]。
其他项目的初始值已注册。所以，只需设置必要的项目。
制作程序后发生的识别错误等初始的各种错误，通过检查元件数据，可以解决大部分
错误。
这时，除元件高度外，请改变或调整上述“初始值”的设置值。
(1) 基本设置
1) 元件种类
从下拉式列表中选择元件种类。
方型芯片
方型芯片
(LED)
圆筒形芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
PLCC (QFJ)
PQFP (BQFP)
TSOP
TSOP2
BGA
FBGA
外形识别元件
通用图像元件
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z
形引脚连接器
扩展引脚连接器
J
形引脚插座
欧翼式插座
带减震器插座
其他元件
第 1 部 基本篇 第4 章 制作生产程序
4-48

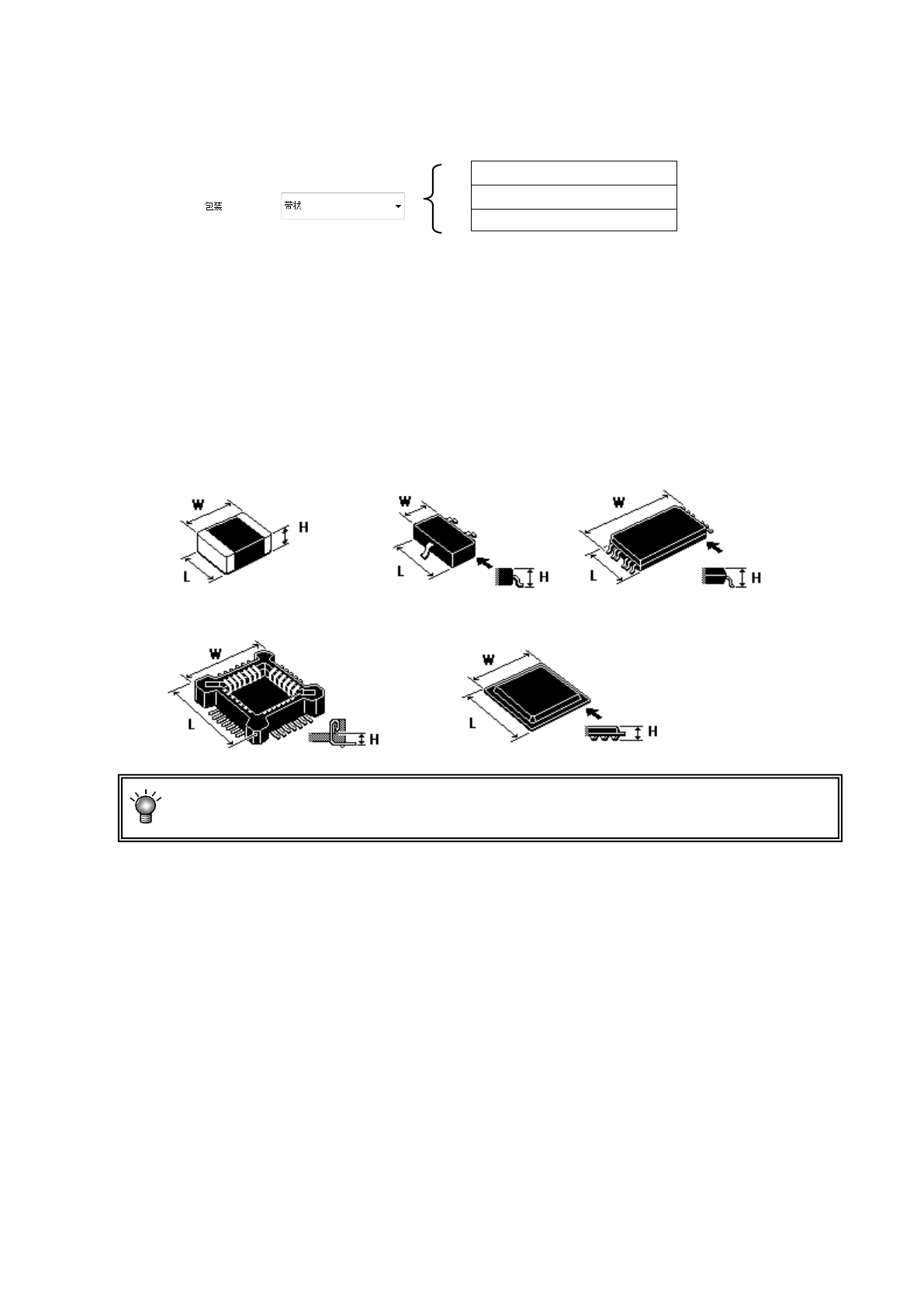

2) 包装
从显示的包装列表中选择元件供应装置的种类。
需要进行变更时，请从下拉式列表中选择元件包装方式。
带式
料管
托盘
3) 外形尺寸
输入适用于各元件类型的元件外形尺寸。
请参考表格画面左下部显示的元件图形，进行输入。
另外请注意，根据元件类型，有时「包含」引脚，有时「不包含」引脚。
（以 JUKI 元件供应角度定义 0°为基础的图形会按照「元件类型」进行显示。）
例＞W = 外形尺寸 横 L = 外形尺寸 纵 H = 元件高度
◆方形芯片 ◆SOT ◆T-SOP
◆插座 ◆BGA
若弄错元件的纵、横尺寸，则有时无法进行定心。若弄错元件高度，则容易发生因激光测量
位置不稳定导致激光识别错误，因图像识别高度不稳定导致图像识别错误等现象。
4) 其他尺寸

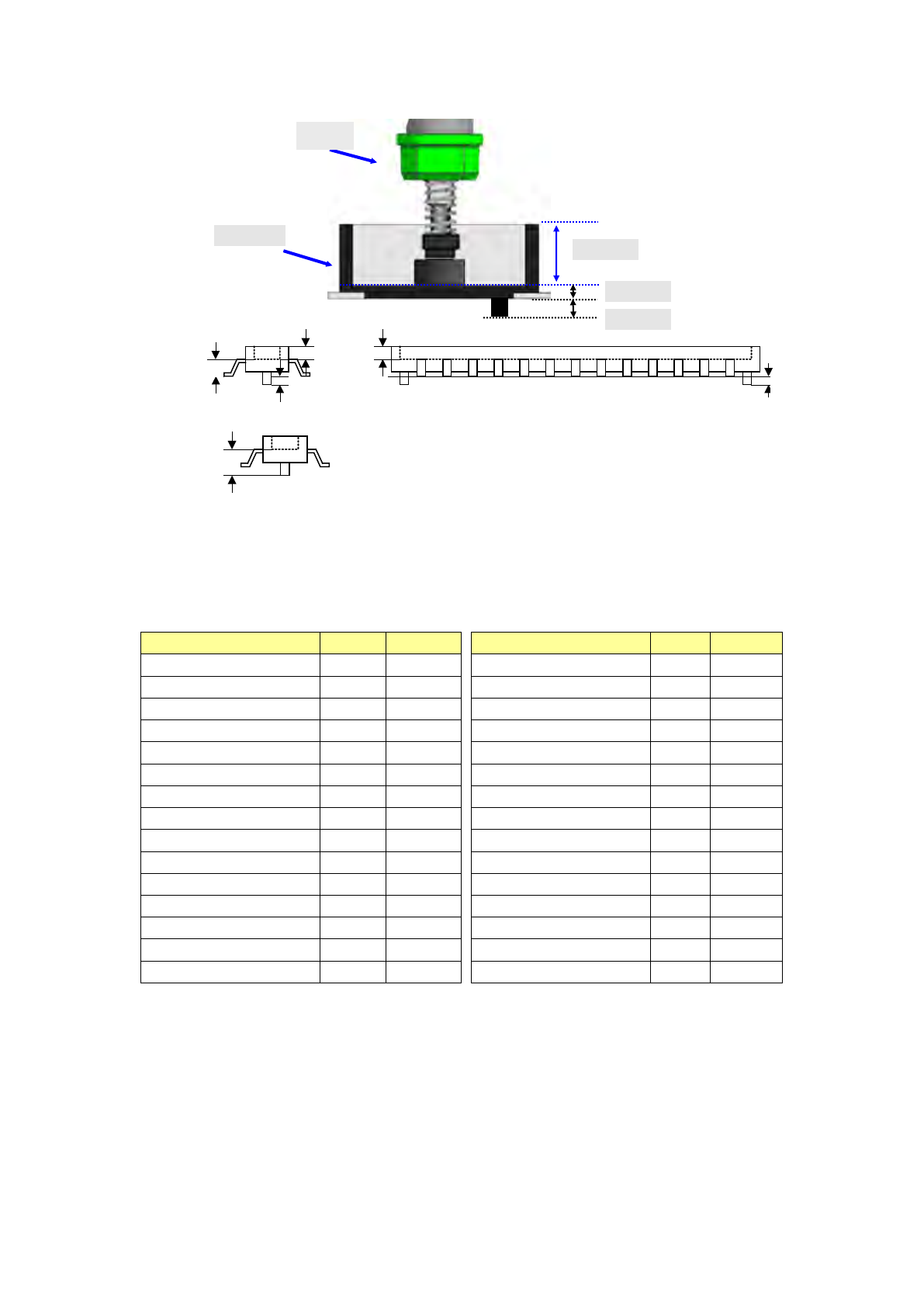

① 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。通常可使用默认值。
② Boss 高度
输入连接器的 Boss 高度（底面的突起高度）。通常可使用默认值。
元件高度 ＝ 使用激光测量的元件高度 － Boss 高度
对于连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴尖端到元件表面的尺寸。
此时，“元件高度”为吸嘴尖端到元件背面的尺寸。
第 1 部 基本篇 第4 章 制作生产程序
4-49
（例）
5) 定心方式
指定求出元件中心的方法。
请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。
但是，根据元件类型，可使用的定心方式是有限制的｡
元件类型
激光
图像
元件类型
激光
图像
方形芯片
○ ○
BGA
○ ○
方形芯片
(LED)
○ ×
FBGA
× ○
圆筒型芯片
○ ×
外形识别元件
× ○
铝电解电容
○ ○
通用图像元件
× ○
GaAsFET
○ ○
网络电阻
○ ×
SOT
○ ×
微调电容器
○ ×
SOP
○ ○
单向引脚连接器
○ ○
HSOP
○ ○
双向引脚连接器
○ ○
SOJ
○ ○
Z
形引脚连接器
○ ○
QFP
○ ○
扩展引脚连接器
× ○
QFN
○ ○
J
引脚插座
○ ○
PLCC (QFJ)
○ ○
鸥翼式插座
○ ○
PQFP (BQFP)
○ ○
带减震器的插座
○ ○
TSOP
○ ○
其他元件
○ ×
TSOP2
○ ○
元件高度
吸取深度
Boss
高度
Boss
高度
激光测量的
元件高度
元件高度
吸取深度
吸嘴
Boss 高度
连接器
