第 1 部 基本篇 第 1 章 装置概要
1-70

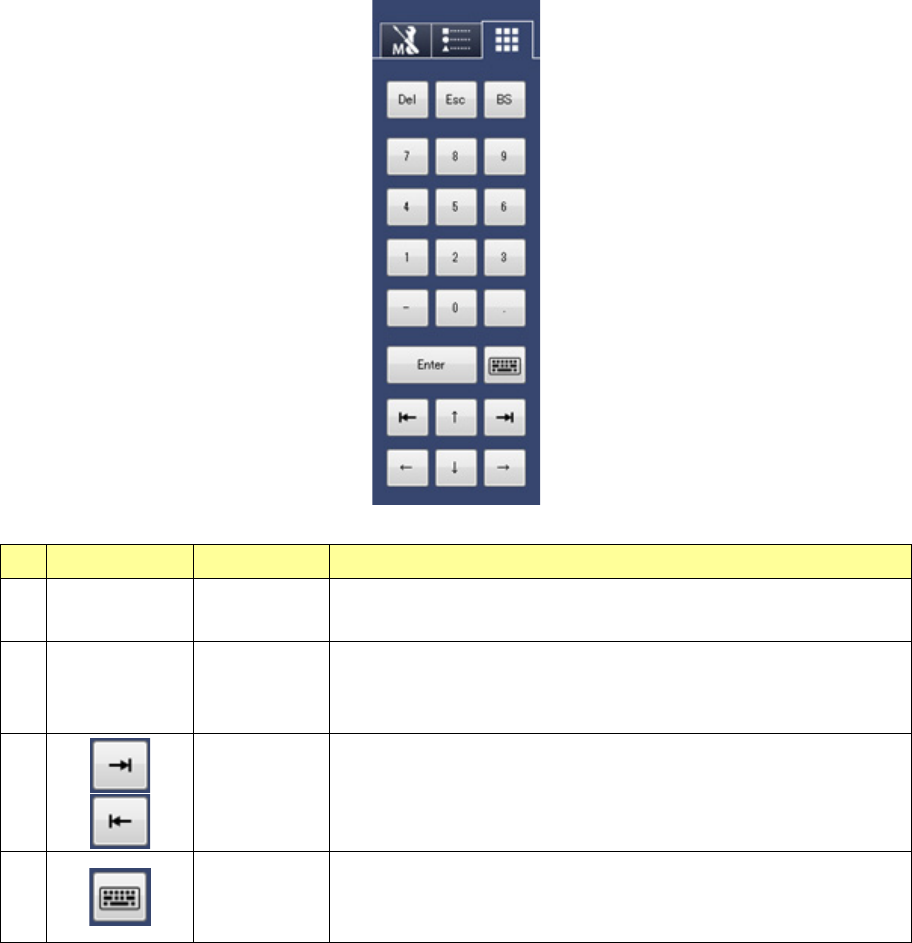

(3-1) 软键盘
显示输入数值用的键。
需要输入数值以外的内容时，可以调出全键盘窗口。（ 废除了本选项卡字母、移动按钮的切换显示。）
No.
按钮
名称
概要
1 －
文字键
对光标对准的文本框或编辑画面，执行键盘上标记的键的动
作。
输入数值键
(
－
, . , 0, 1, 2, 3, 4, 5, 6, 7, 8, 9)
2 －
其他键
对光标对准的文本框或编辑画面，执行键盘上标记的键的动
作。
Del, Esc, BS (Back Space)键、Enter 键、
移动键
(
↑
,
↓
,
←
,
→
)
3
Tab
键
执行顺向、逆向的
Ta b
键动作。
4
全键盘调出
显示专门用于输入字母的全键盘窗口。
在显示全键盘中按下，则移动至默认值位置显示（
应用程序区
域中央上部）。
第 1 部 基本篇 第 1 章 装置概要
1-71

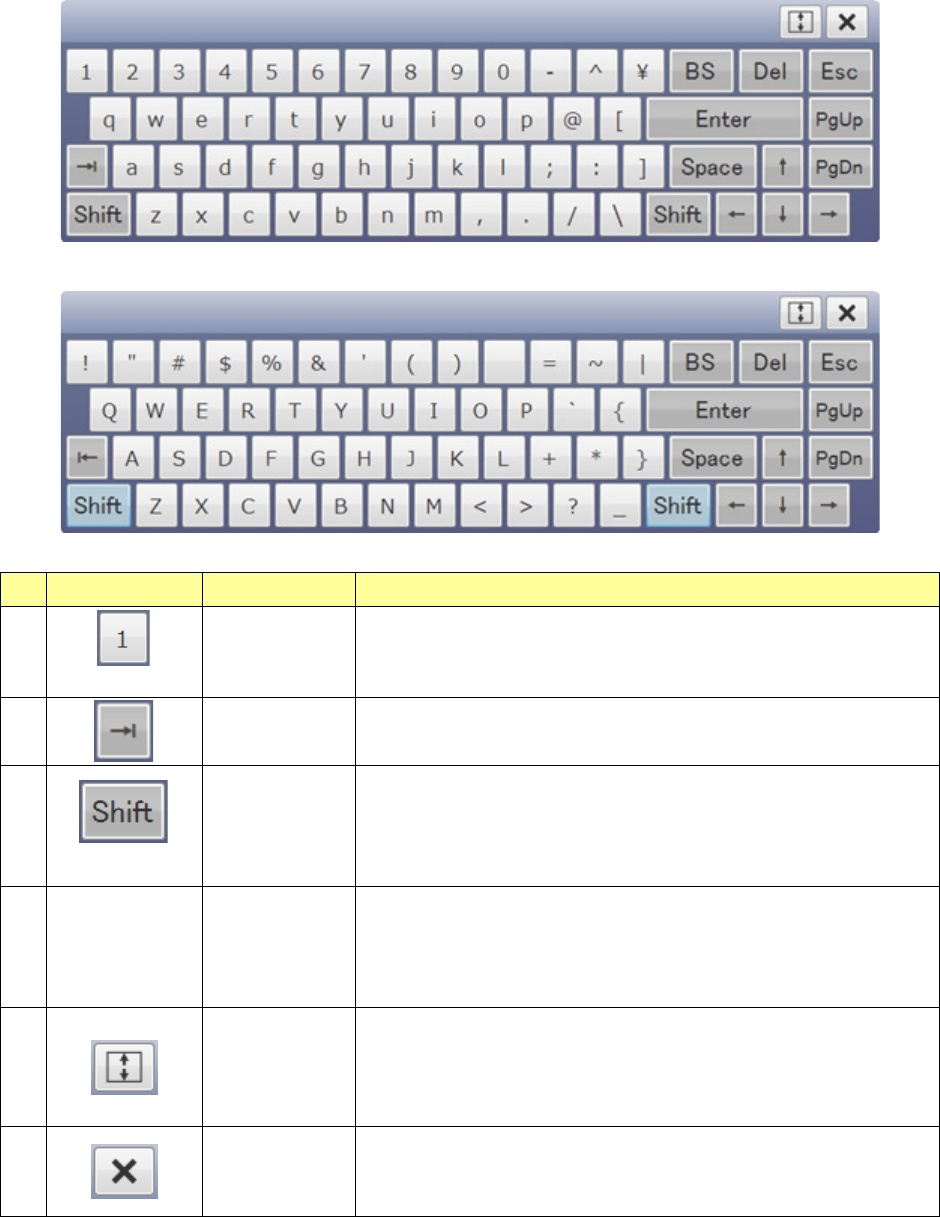

(3-2) 全键盘
显示字母输入用的键。从信息区域的软键盘调出，显示在画面上。
在重复的位置输出错误信息等时，为了均显示出来，窗口变为透明显示。
用按钮可以在画面下部、上部移动，此外拖动画面上部可以移动至画面全范围的任意位置。
＜通常时＞
＜选择了 Shift 时＞
No.
按钮
名称
概要
1
其他，标准色按钮
文字键
标准色的按钮，输 入 按钮所显示的文字。按下
Shift
键的状态时
，
数值、大写小写、记号等发生变化。反斜杠由「\」进行输入。
按下 Shift 时「0」没有文字。
2
Tab
键
执行
Ta b
键的动作。
通常为顺向，Shift 按下时为反向。
3
(
复选框
)
Shift
键
按下
1
次为
Shift
按下状态，使
No.1,2
键的显示、功能发生变
化。
在 Shift 按下的状态再次按下 Shift 键之前，即使按下其他键也不
能自动解除。(包括移动画面或关闭重新显示)
4 －
其他键
执行标记键盘的键的动作。
不受 Shift 的影响。(不能选择范围)
BS, Del, Esc 键、Enter 键、Space 键、PgUp, PgDn 键
移动键
(
↑
,
↓
,
←
,
→
)
5
画面移动按钮
在画面上部、下部移动全键盘。移 动目标位置由键盘的现在位置
判断。
在画面上部时为默认位置，在 画面下部时移动至操作区域所显示
的输入范围的上部位置。
6
关闭按钮
不显示全键盘。在信息区域重新显示时，重新显示关闭时的
位置。
输入确定后，不 自动关闭全键盘，仅在按下关闭按钮时、不 显 示
信息区域时、主体软件结束时才关闭。
第 1 部 基本篇 第 1 章 装置概要
1-72
1-8-5 简易事项显示画面
在信息区域的上部显示有事项图标，可实时掌握事项。
可浏览的事项有：护盖（罩）打开、台架下降、供料器悬浮或供料器误插入、供气下降、返回原点未
完成或伺服关闭、误插入检测传感器状态、生产运行中、循环暂停等待中、操作面板操作方向。
图标
意义
图标
意义
护盖（罩）关闭状
态（正面）
护盖（罩）打开状态
（正面）
护盖（罩）关闭状
态（后面）
护盖（罩）打开状态
（后面）
台架上升状态
台架下降状态
供料器正常状态
供料器悬浮状态或供
料器误插入状态
供气正常状态
供气下降状态
返回原点结束且伺
服打开
返回原点未完成或伺
服关闭
