第 2 部 功能详解篇 第 6 章 通用图像元件
6-9

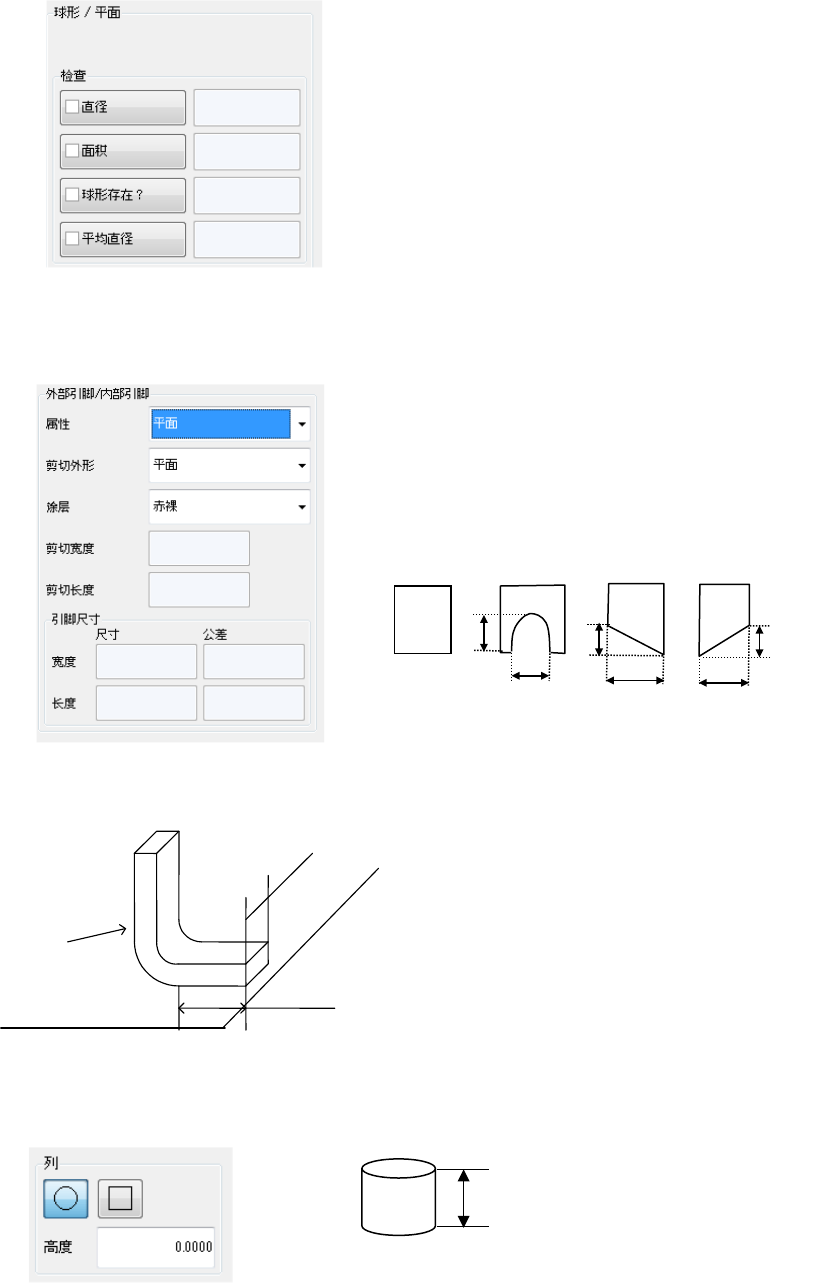

● 球形/平面
在“类型”中选择了球形或平面（Land）时显示此项。
选择球形或平面的形状。(但现在不进行形状判别。)
● 外部引脚/内部引脚
在“类型”中选择了外部引脚或内部引脚时显示此项。
◇引脚尺寸
：
当使用鸥翼形引脚时，输入与基板接触的引脚前端部位的宽和长。
长度
宽度
引脚
基板
● 列
在“类型”中选择了列时显示此项。目前没有使用。
检查
: 指定有无检查和判定値。
◇
直径
：指定直径检查。
所有球经过检查，以其平均值为基准，进行的
各球的检查。
◇
面积
：指定面积检查。
◇
球形存在
？ ：指定检查有无球。
初始值的 30%为可检测出 20%的球剪切的値。
◇
平均直径
：以输入的直径为基准，对检查完的所
有球的平均值进行比较检查。
◇
属性
：指定引脚的类型。
◇
剪切外形
：选择引脚前端被切割时的剪切形状。
◇
剪切宽度、剪切长度
：
选择 U 形切割、左下切割、右下剪切时输入此
项。
平面 U 形剪切 左下剪切 右下剪切
◇
涂层：可以指定引脚的涂层类型，目前没有使用。
宽
长
宽
宽
长
长
高度
第 2 部 功能详解篇 第 6 章 通用图像元件
6-10

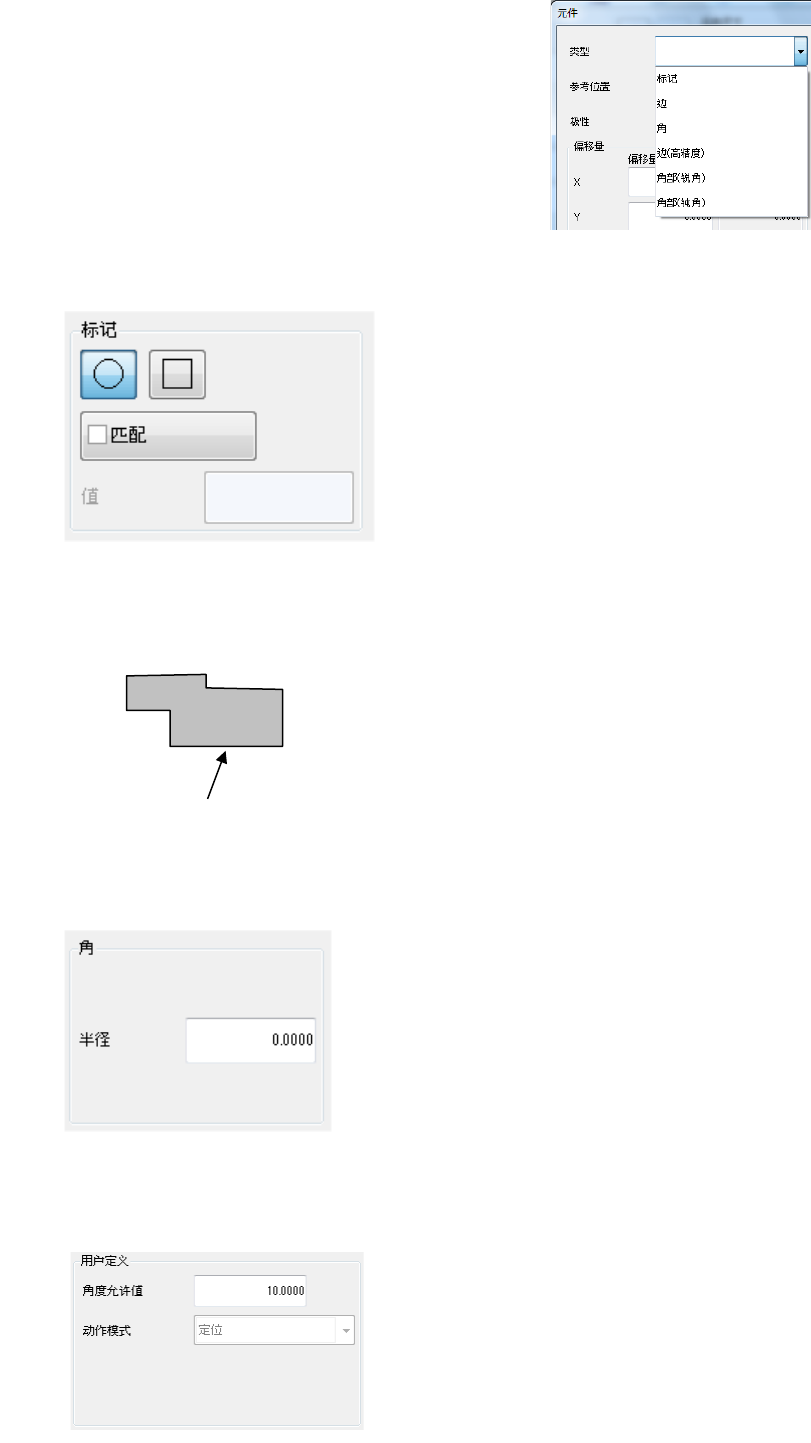

◎ 在元件要素组中选择了“点”时，
可从右图选择“类型”项目。
● 标记
在“类型”中选择标记时显示此项。
● 边
元件要素的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。
使用右边时，在元件要素组的“首元件要素的配置”的偏
移值 θ 中输入“90°”。同样，使用上边时输入“180°”，
使用左边时输入“270°”。
● 角
在“类型”中选择角时显示此项。
● 用户定义
在“种类”处选择用户定义时显示。
◇
角度允许值
：
动作模式为方向判別以外时，输入识别时的角度偏差的
允许值。输入值正负两个方向均适用。（初期值为“10”
度。）
动作模式可以在作成用户定义要素时设定，在此画面不
能对设定进行变更。
◇
匹配
：
可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严格。
(初始值为“600”。 )
◇
半径
：
输入角部的半径。直角时为“0”。
基准角是元件供给角度为 0°时的左下角。
如果使用右下角，应将元件要素组的“首元件要素的
配置”的“θ”设定为“90”。
同样，使用右上角时应输入“180”、使用左上角时应
输入“270”。
基准边
第 2 部 功能详解篇 第 6 章 通用图像元件
6-11
6-2-2 制作扩展列数据格式

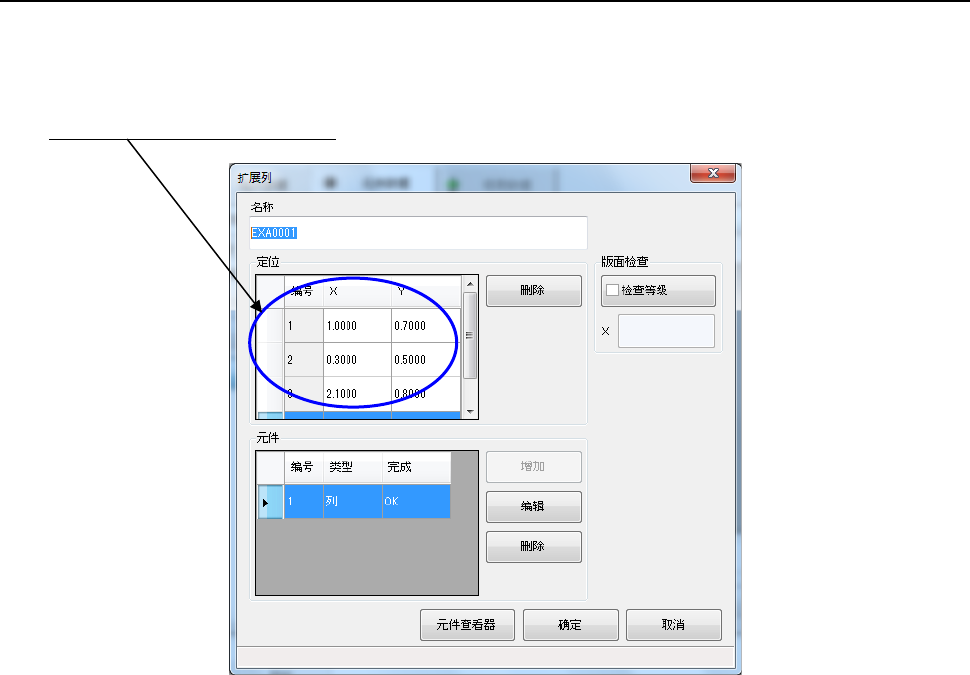

在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。
基本的制作方法与“元件要素组/元件要素格式”的制作方法相同，但对于“扩展列数据格式”，需逐 一
指定元件要素的X、Y坐标进行配置。
在“定位”上逐一配置元件要素。 X、Y坐标是从元件中心位置开始的距离。
※ 最多可设定256个位置。
