1) 元件类型 引脚元件时
① 引脚间距
输入引脚之间的尺寸。
② 引脚信息
a) 长度
输入引脚的长度。有下、右、上、左的输入位置，根据元件类型决定需要的输入位置。
对于 QFP，由于 4 个方向长度相同，只需输入 1 处(长度 下)。
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模部内侧(元件底部) 都有引脚，因此可
输入比从上面看的长度稍大些的值。

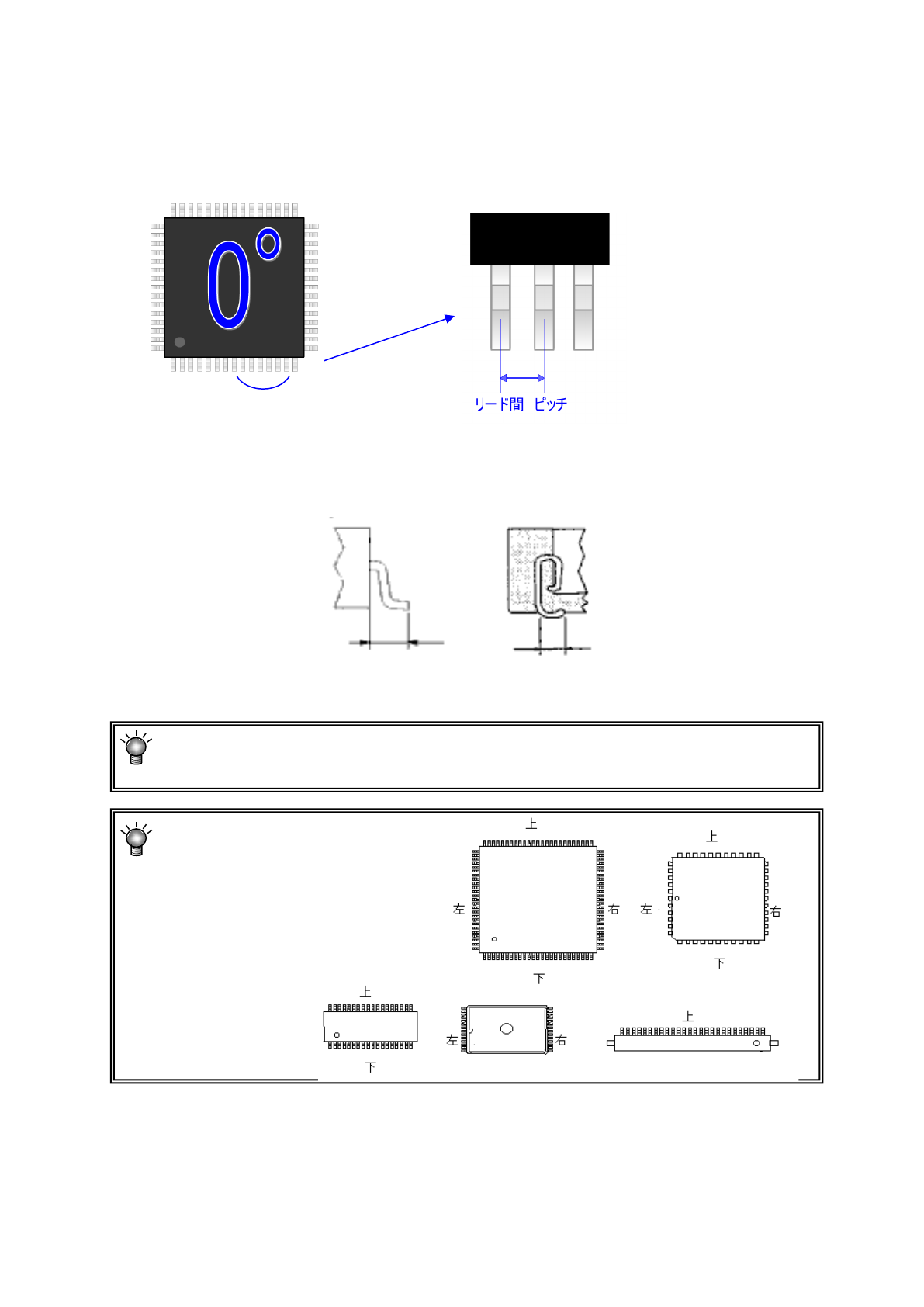

「图像数据」中的“下、右、上、左”
以本装置中所定义的 0 度的贴片方向为
基准来表示。
引脚长度
引脚长度
引脚间距
第 1 部 基本篇 第4 章 制作生产程序
4-88
b ) 宽度
输入引脚宽度。
c ) 引脚数
（下、右、上、左）
输入各边的引脚数。
即使引脚缺失，也请输入假定无欠缺状态时的数目。
d ) 开始 / 缺少 （下、右、上、左）
各边的引脚有欠缺时，要输入欠缺的信息。
欠缺信息可分别在4个方向上设置，1个边最多可设置3处。

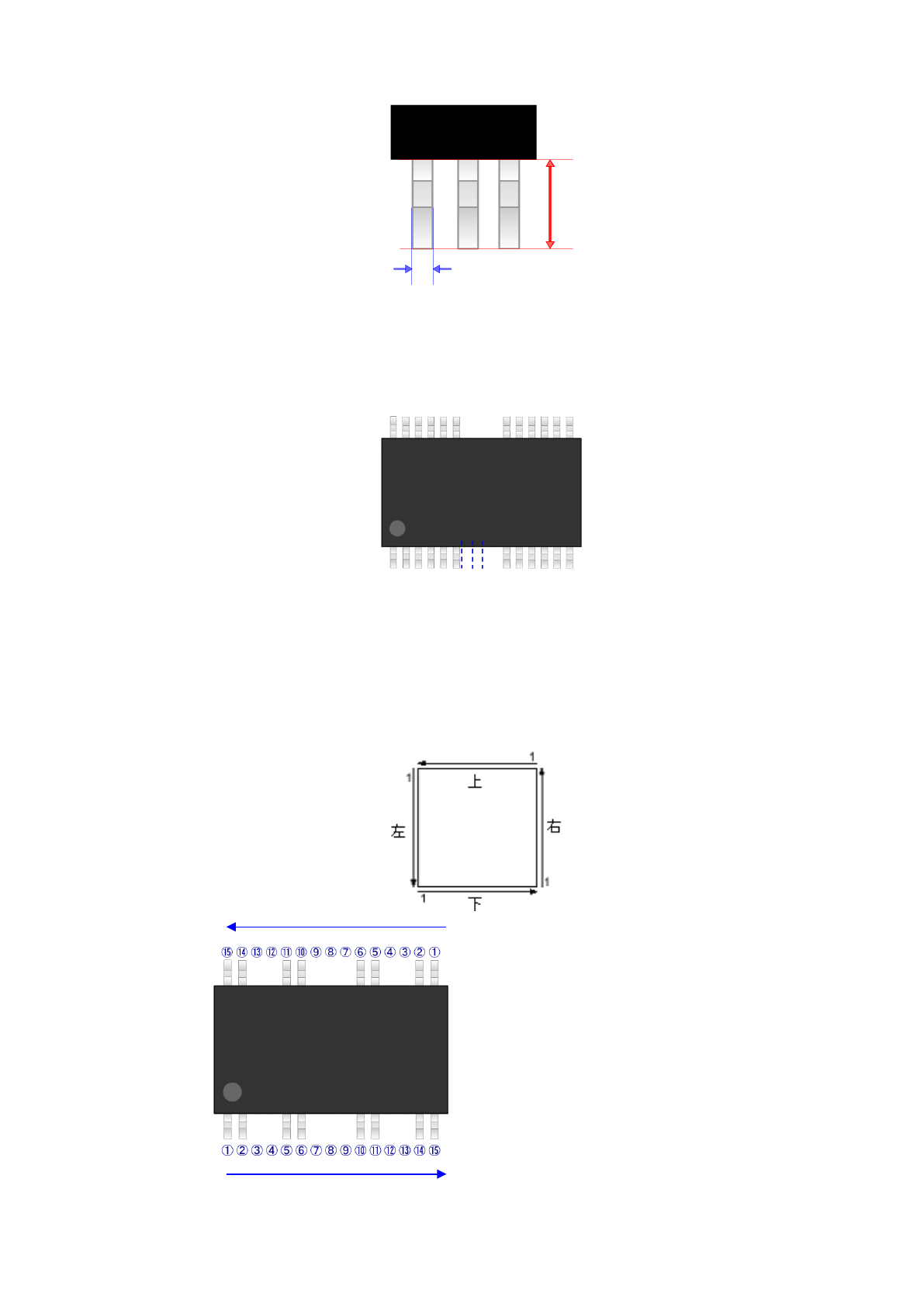

各个面上计算引脚的方向如下图所示。
例）
下边 引脚数 15 （含缺少数）
开始１ 3 （从 3 号开始）
缺少１ 2 （缺少２个）
开始２ 7 （从 7 号开始）
缺少２ 3 （缺少 3 个）
开始３ 12 （从 12 号开始）
缺少３ 2 （缺少 2 个）
引脚宽度
引脚长度
① ⑥ ⑩ ⑮
第 1 部 基本篇 第4 章 制作生产程序
4-89

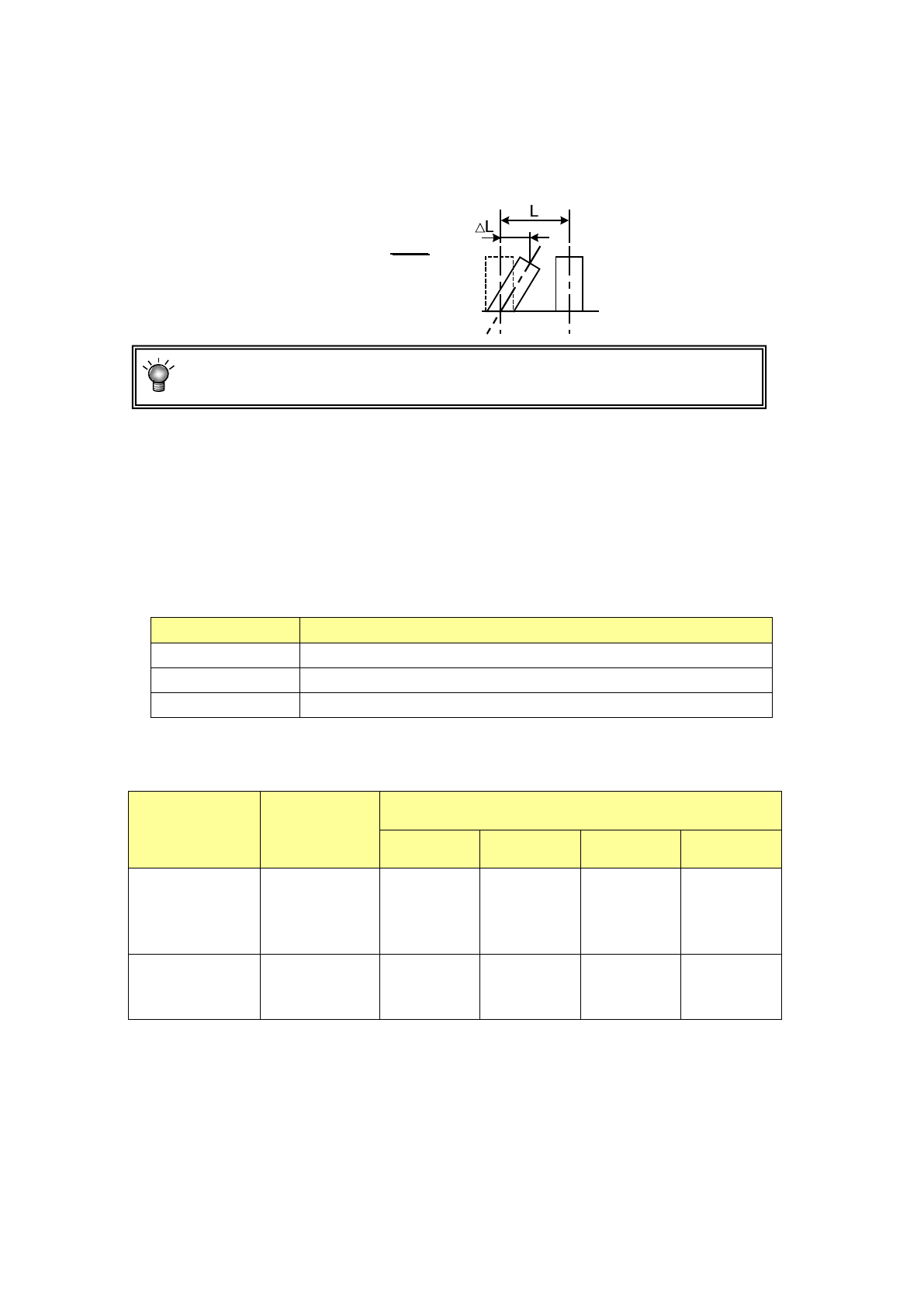

e) 弯曲度
为了检查引脚水平方向的弯曲，设置检测水平值。
该值是相对于引脚间距的引脚弯曲率。通常请设置为20%～30%。
若缩小判定值，检查将变得严格。
引脚弯曲检测水平
引脚的垂直方向检查（引脚悬浮检查），要使用选项的共面功能。
③ 引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
④ 识别引脚种类
对连接器元件，通常需要识别所有引脚，如只能识别两端的引脚，或两端有引脚以外的发光物时，
只能分别按仅对两端引脚进行识别，或把发光物体假定为引脚，仅将两端引脚除外进行识别。
项目
内容
所有引脚 将所有引脚作为识别对象。
仅对两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为“仅识别两端引脚”、“两端引脚除外”时，要输入左上、右上、左下、右下的引脚根数，
指定识别范围。
元件种类
识别图案
引脚数输入范围
左上角
右上角
左下角
右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
****
1－3
0－3
****
1－3
0－3
****
****
****
****
****
****
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
****
1－3
0－3
****
1－3
0－3
****
1－3
0－3
****
1－3
0－3
※引脚数在 2 根以下时，有时识别精度会降低。
ΔＬ
Ｌ
