第 2 部 功能详解篇 第 12 章 选项组件 12 - 12 托盘支架交换方法 1) 把滑轨前端处插 入后侧台架的导 轨槽。 2) 把托盘架插到中 间，握住侧面板 及锁架，打开 锁架。 滑轨前端 导轨 侧面板 锁架
第 2 部 功能详解篇 第 12 章 选项组件
12-11

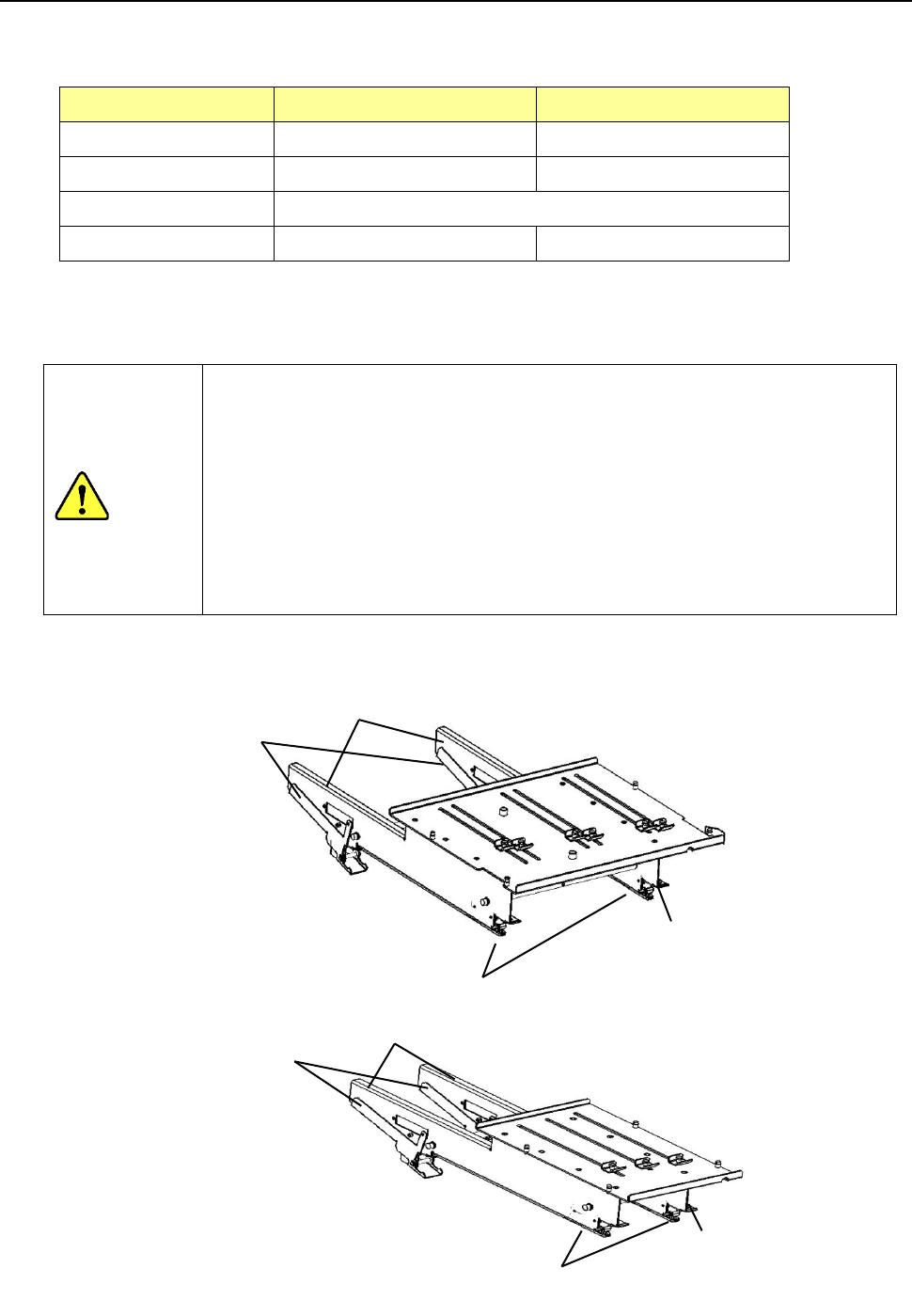

12-2 电动台架用多托盘支架
设置在后侧台架，为主机 Head 可直接吸取的单托盘型。(仅可安装在后侧台架)
托盘尺寸小时，可设置多个托盘，作为多个托盘支架使用。
全份型 半份型
纵向 65mm ～ 320mm 65mm ～ 155mm
横向 65mm ～ 259.5mm 65mm ～ 259.5mm
厚度 5mm ～ 11mm（从托盘底面到 IC 表面）
占有位置数 28 14
* 在后侧供料器台架最多可安装数量，全份型为 2 个，半份型为 4 个。
* 只有支持統一更换台车 EF。它不对应统一更换台车 RF。
如在
XY
轴或
Head
正在动作时进行更换，托盘支架可能会接触到动作部位，
伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
此外，请务必打开安全盖(安全罩)后，进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器
之间
所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证
没有手或手指伸入的间隙，确保安全。
・全份尺寸
・半份尺寸
① 侧面板
② 托盘固定把
③ 滑轨
④ 导销
③
①
②
④
①
②
③
④
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-12
托盘支架交换方法
1) 把滑轨前端处插入后侧台架的导轨槽。
2) 把托盘架插到中间，握住侧面板及锁架，打开锁架。
滑轨前端 导轨
侧面板
锁架
第 2 部 功能详解篇 第 12 章 选项组件
12-13

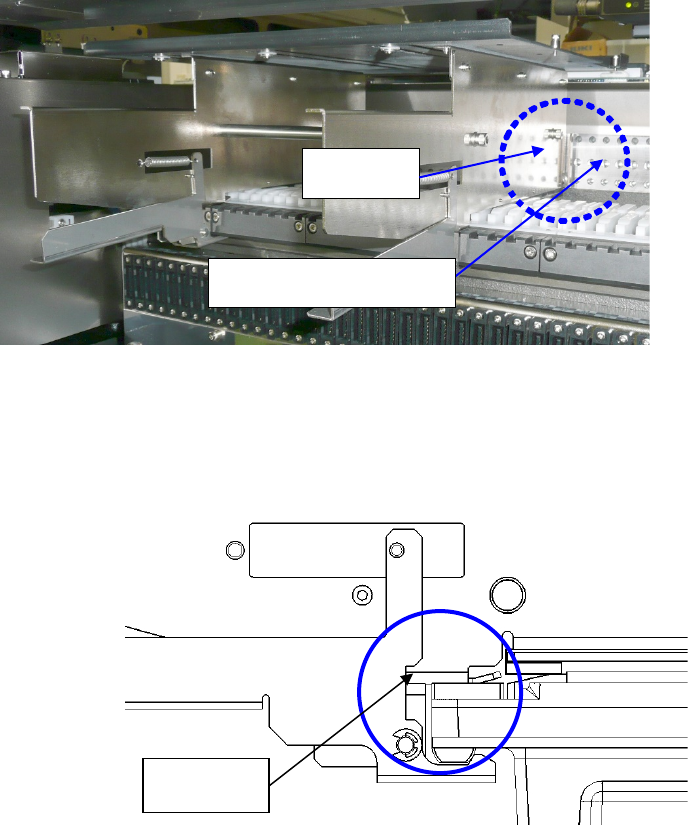

3) 插入托盘，直到侧面板顶住 POSITIONING_PLATE 时，放开侧面板和锁架，用锁架锁住。
注）请确认托盘架已被用锁架锁住。
4) 拆卸时，按逆向步骤进行。
侧面板
POSITIONING_PLATE
锁架
