第 1 部 基本篇 第 2 章 生产
2-39
2-8-3 生产开始
请指定生产条件，按下操作面板的<START>开关。

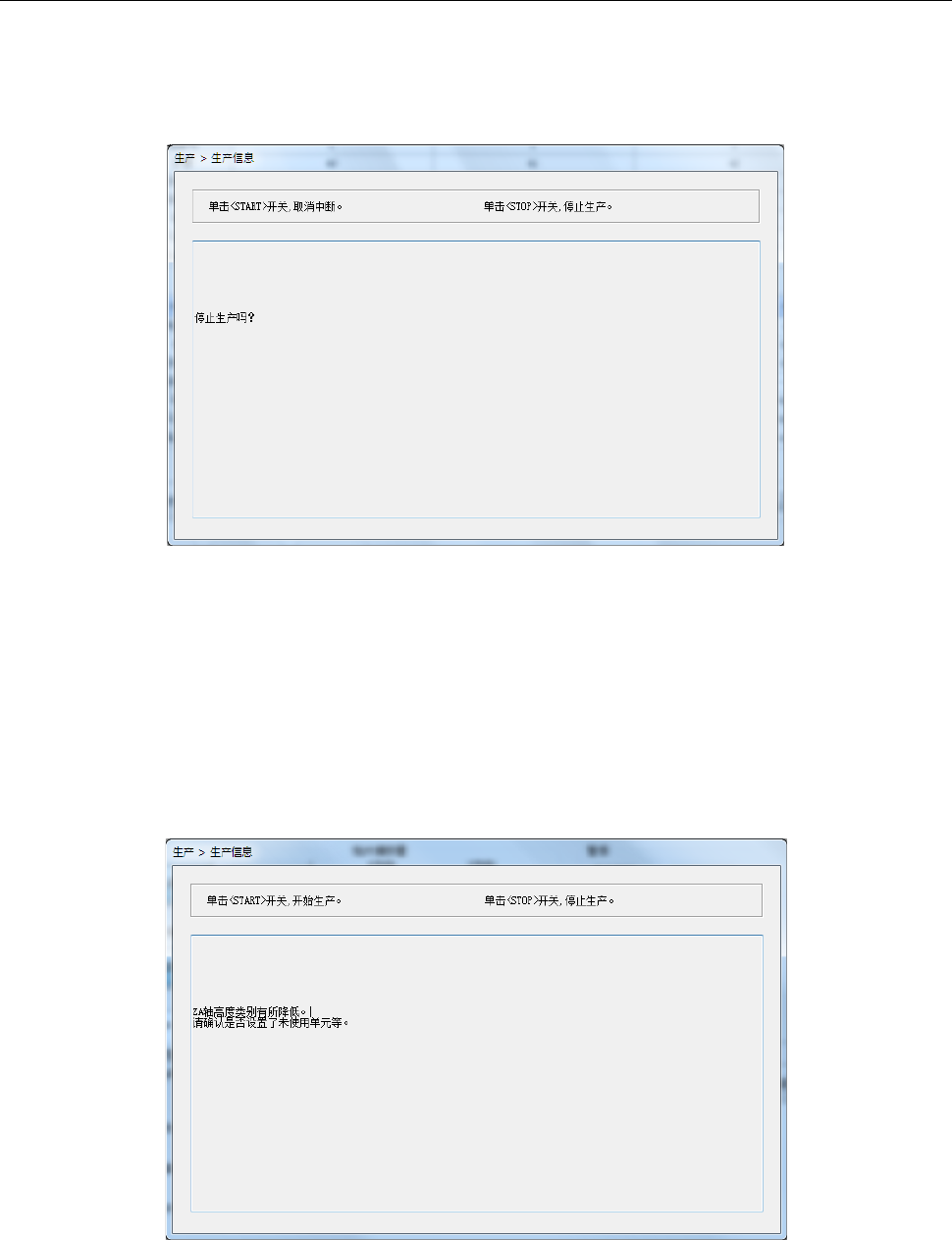

<Maintenance Key>为维护模式时，会显示如下画面。请将<Maintenance Key>设定为生产模式，再
按操作面板的＜START＞开关。如生产不开始，请按操作面板的＜STOP＞开关。
按下<START>开关开始生产后，会显示上次设置所对应的生产状态画面（参见 2-8-3-1 生产状态）
或图像画面（参见 2-8-3-2 图像）或动作状态画面（参见 2-8-3-3 动作状态）或生产数量画面（参见
2-8-3-4 生产数量）。
如果按下<START>开关时返回原点尚未完成，则应先按下<START>开关执行返回原点后，再按一下
<START>开关。
当生产开始时 ZA 轴在 3mm 高度上运行时，将显示通知信息。请仔细确认没有未使用的装置等对贴
装头造成干渉，然后再次按<START>开关。
第 1 部 基本篇 第 2 章 生产
2-40
注意
按下
<START>
开关后
Head
会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近
装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物
体(调整工具等)。
当 ZA
轴以较低高度动作时，请仔细确认未使用装置与贴装头装置不发生干渉。
注意
如果尚未进行过供料器台架识别(在返回原点后立即，或降下、升起台架后)，在
移动吸取位置前将自动识别供料器台架。
识别供料器台架时，由于 Head 会横跨供应装置上方，因此请勿将手、脸等靠近
或伸入装置中。
注意
使用 IFS-NX 时的注意事项
检查元件核对状态后，请按＜START＞开关。
核对未完成、或核对结果有问题时，不能开始生产。详细说明，请参见『IFS-NX
使用说明书』。
第 1 部 基本篇 第 2 章 生产
2-41
2-8-3-1 生产状态
选择窗口-生产状态(生产状况)，即可显示生产状况画面。
显示生产中的各机器的状态。
・ 生产状况画面
1) 生产信息项目
显示生产的一般信息。
No.
项目
内容
1 实际生产数量
显示实际生产的基板数量。
操作选项的[生产/显示]选项卡的[递减生产基板数量]
选项被选中时，显示「剩余未生产件数」。
2
计划生产数量
显示计划生产的基板数量。
3
总贴片点数
显示基板上完成贴片的点数和要贴片的总贴片点数。
4
顺序
显示输入顺序还是优化顺序生产。
5
无元件次数
显示累计的元件用完次数。
6
废弃元件次数
显示累计的吸取元件废弃的次数。
7
最快节拍
显示机器节拍的最好成绩。
(
贴片时间最短的项目
)
8
机器节拍
显示
1
块基板从搬入贴片机到该基板搬出的时间。
9
生产线节拍
显示从搬出
1
块基板到搬出下一块基板的时间。
10 基板数量
显示「实际生产的基板数量／计划生产的基板数量」
。
设定了操作选项的「生产(显示)」选项卡的［递减生
产基板数量］时，则显示「剩余基板的数量／计划生
产的基板数量」。
11
总吸取率
(%)
显示机器整体的吸取率。
12
总贴装率
(%)
显示机器整体的贴装率。
13
激光错误次数
显示发生激光识别错误的次数累计。
14
基板
ID
显示生产程序的基板
ID
。
