第 2 部 功能详解篇 第 9 章 手动控制
9-24

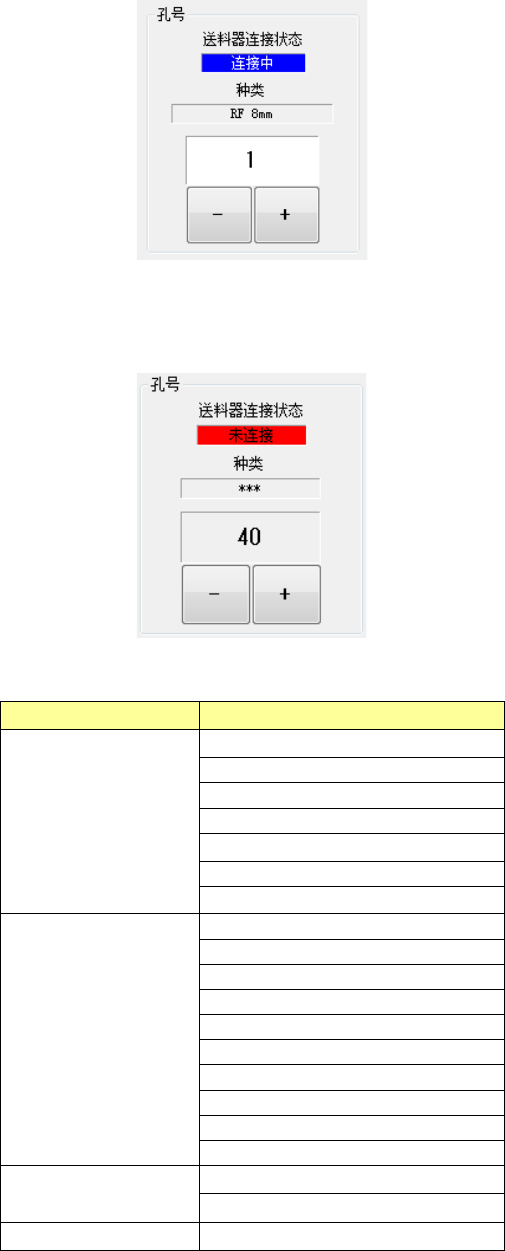

(1) 选择孔号
本操作属于共通项目，与连接装置种类无关。
用[ + ]，[ - ]按钮选择要控制的电动供给装置的孔号。按[ + ]按钮，可选择比当前显示的孔号大的
孔号，且连接中的电动装置。按[ - ]按钮，可选择比当前显示的孔号小的孔号，且连接中的电动
装置。没有可选择的电动装置时，孔号不变。
但，选择中的电动送料器的[送料器连接状态]为[未连接]时，不能进行[执行]，[设定]操作（切带机
控制除外）。遇到这种情况，请把显示的孔号与电动供给装置连接，或把任意的孔号与电动供给
装置连接，再用[ + ][ - ]按钮选择孔号。
可显示的装置名种类如下。
供给装置
显示的装置名
电动送料器
E 8mm
单
E 12mm
E 16mm
E 24mm
E 32mm
E 44mm
E 56mm
电动送料器
(RF)
RF 4mm
RF 8mm
RF 12mm
RF 16mm
RF 24mm
RF 32mm
RF 44mm
RF 56mm
RF 72mm
RF 88mm
电动管式送料器
E
料管
N
E
料管
W
电动
DTS
电动
DTS
第 2 部 功能详解篇 第 9 章 手动控制
9-25

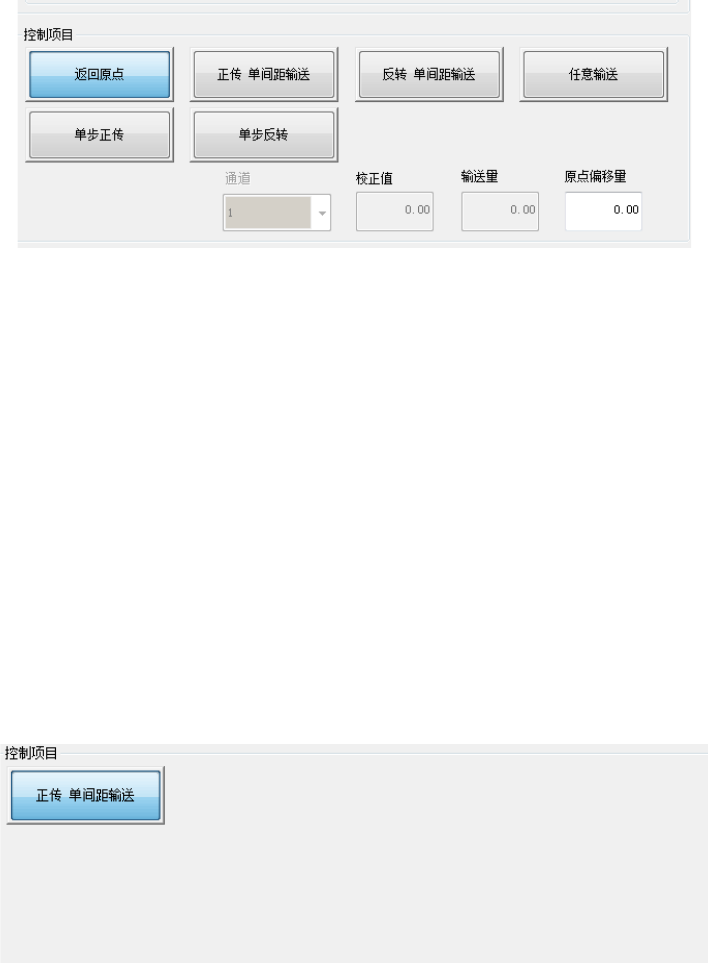

(2) 控制项目
用单选按钮选择控制项目，按执行按钮进行控制。可选择的控制项目，因装置种类不同有所不同。
<电动送料器>
选择中的送料器为双通道送料器时，请用组合框选择通道。
1) 返回原点
输入“原点偏移量”按[执行]按钮，即进行返回原点的动作。
如是 RF **mm 送料器则不能选择。
2) 正（反）传 单间距输送
输入“校正值” 选择 [执行]按钮，即进行正传或反传 1 个间距的动作。
3) 任意输送
输入“输送量”，选择[执行]按钮，即进行输送量的动作。
如是 RF **mm 送料器则不能选择。
4) 单步正（反）传
选择[执行]按钮，即进行单步动作。
如是 RF **mm 送料器则不能选择。
<电动管式送料器>
1) 正传 单间距输送
按下[执行]按钮，则执行正传 1 个间距的输送动作。
第 2 部 功能详解篇 第 9 章 手动控制
9-26

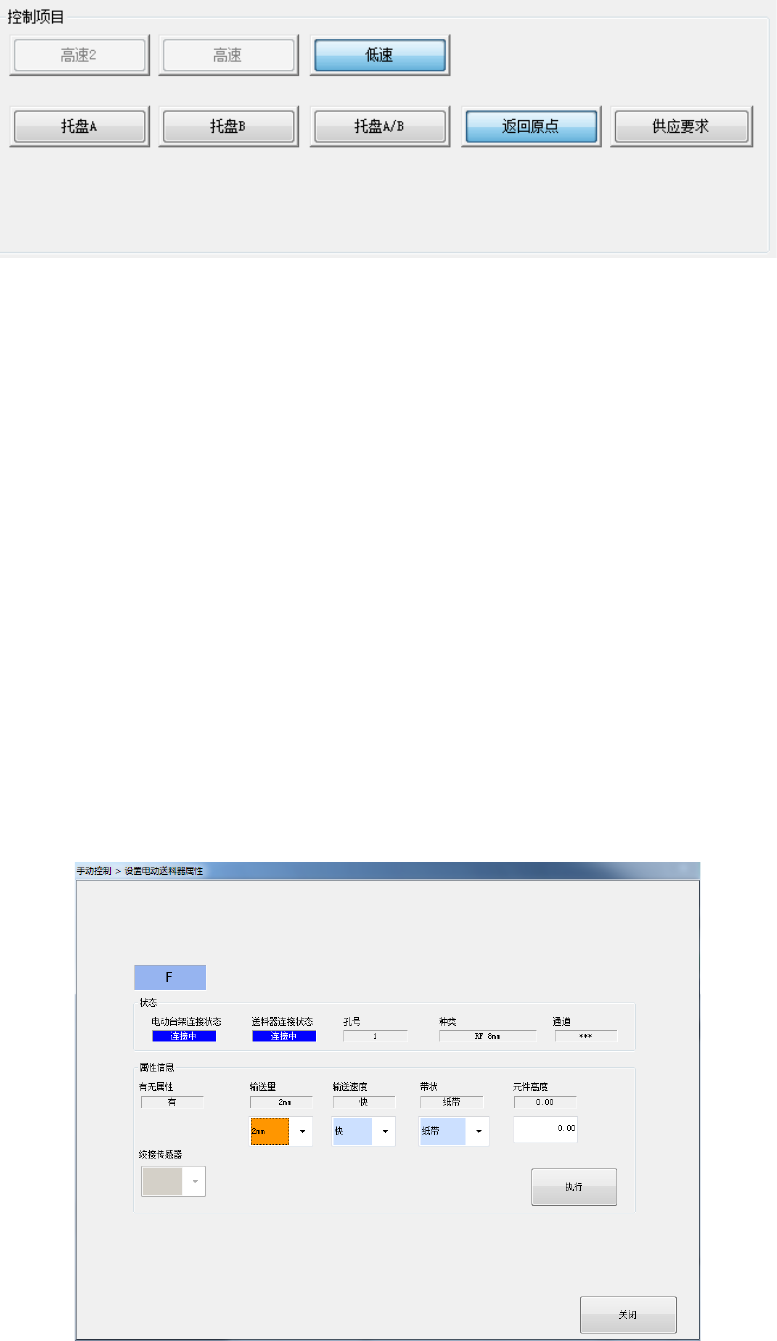

<电动 DTS>
1) 返回原点
按下[执行]按钮，则执行返回原点动作。
2) 供应要求
使 DTS 的状态处于可供应的状态(可以打开盖罩)。
在 DTS 处于可供应的状态时，不能执行返回原点和托盘扩展（拉出）。
3) 高速 2/高速/低速
选择 DTS 的托盘扩展速度。
4) 托盘 A/托盘 B/托盘 A/B
选择[执行]按钮后，按照选择的速度执行托盘的扩展动作。
如果已执行了托盘 A/托盘 B，选择的托盘已经扩展时，不能执行扩展动作。
(3) 设定
连接电动送料器或电动管式送料器，[设定]按钮即为有效。
按下[设定]按钮，即显示选择中的送料器属性设定对话框。
请从组合框选择传送速度或编带种类后，按下[执行]按钮。
[电动台架连接状态]，[送料器连接]为[未连接]时，不能进行[执行]操作。
<
电动送料器>
