1 基本篇 4 制作生产程序
4-41
标记 ID :输入标记 ID。省略时将自动分配。
共有数 显示打开区域坏板标记画面时的、所浏览的标记群组的贴片数据点数
不能编辑
标记 X 入标记的 X 坐标。可通过示教取得坐标值。
标记 Y 入标记的 Y 坐标。可通过示教取得坐标值。
基准 :指定坐标的基准。选择「电路原点」或「基板原点」。
要变更时,点击输入字段,打开弹出菜单,进行选择输入
当光标位于「基准」,选择了多行时,从弹出菜单里选择后,所选择的全部记录会被设
置为相同的值。
基板原点
电路原点
以基板原点设置坐标。
以电路原点设置坐标。
注)即使是单板基板也可选择电路基准。这时,要设置起始于基板原点的坐标。
上述项目通过「浏览」打开时,均不能编辑。「浏览」打开时,会按行选择模式进行显示。
当光标位于「基准」,选择了多行时,从弹出菜单里选择后,所选择的全部记录会被设置为相同
的值。
确定 保存已编辑的数据,返回贴片列画面
这时不设置标记组的使用。
取消 忽略编辑的内容,返回贴片列表画面。
当点击贴片列表选项卡,区域坏板标记画面消失时,将不进行与贴片数据的链接设置,而返
回贴片列表画面
坏板标记的颜色与基板必须有明显的区别,其直径也应在 2.5mm 以上。
另外,使用坏板标记所需时间,将使节拍时间相应延长。
(9) 跳过
对本数据中显示的贴片点指定是否跳过。
默认设置为 No(不跳)
要变更时,请点击输入字段,打开弹出菜单后进行选择和输入。
当光标位于「跳过」,且选择了多行时,从弹出菜单里选择后,所选择的全部记录(Record)会
被设置为相同的值。
Yes
No
跳过
不跳过
(10) 试打
设置是否进行试打设置进行试打时的条件时,如果在生产条件画面的试打范围中指定了指定贴
片点时,仅可对本项目中指定为的贴片数据进行试打。
初始值设置为(不试打)
要变更时,请点击输入字段,打开弹出菜单后进行选择和输入。
当光标位于「试打」,选择了多行时,从弹出菜单里选择后,所选择的全部记录会被设置为相同
的值。
Yes
No
试打
不试打
1 基本篇 4 制作生产程序
4-42
(11)
默认设置为 4(第 4 层 )。 要 变更时,请点击输入字段,打开弹出菜单后进行选择和输入。
当光标位于「层」,选择了多行时,从弹出菜单里选择后,所选择的全部记录会被设置为相同的
值。
执行优化后,自动决定贴片顺序,与输入顺序无关。
在各层上,在同层之间决定优化的贴片顺序。(在生产时,发生元件用尽时,若编号小的层生产
未结束,则也不进入下一层的生产)
要变更时,请按编辑键或鼠标的右键,从列表中选择。
Layer 1
Layer 2
Layer 3
Layer 4
Layer 5
Layer 6
Layer 7
1
2
3
4
5
6
7

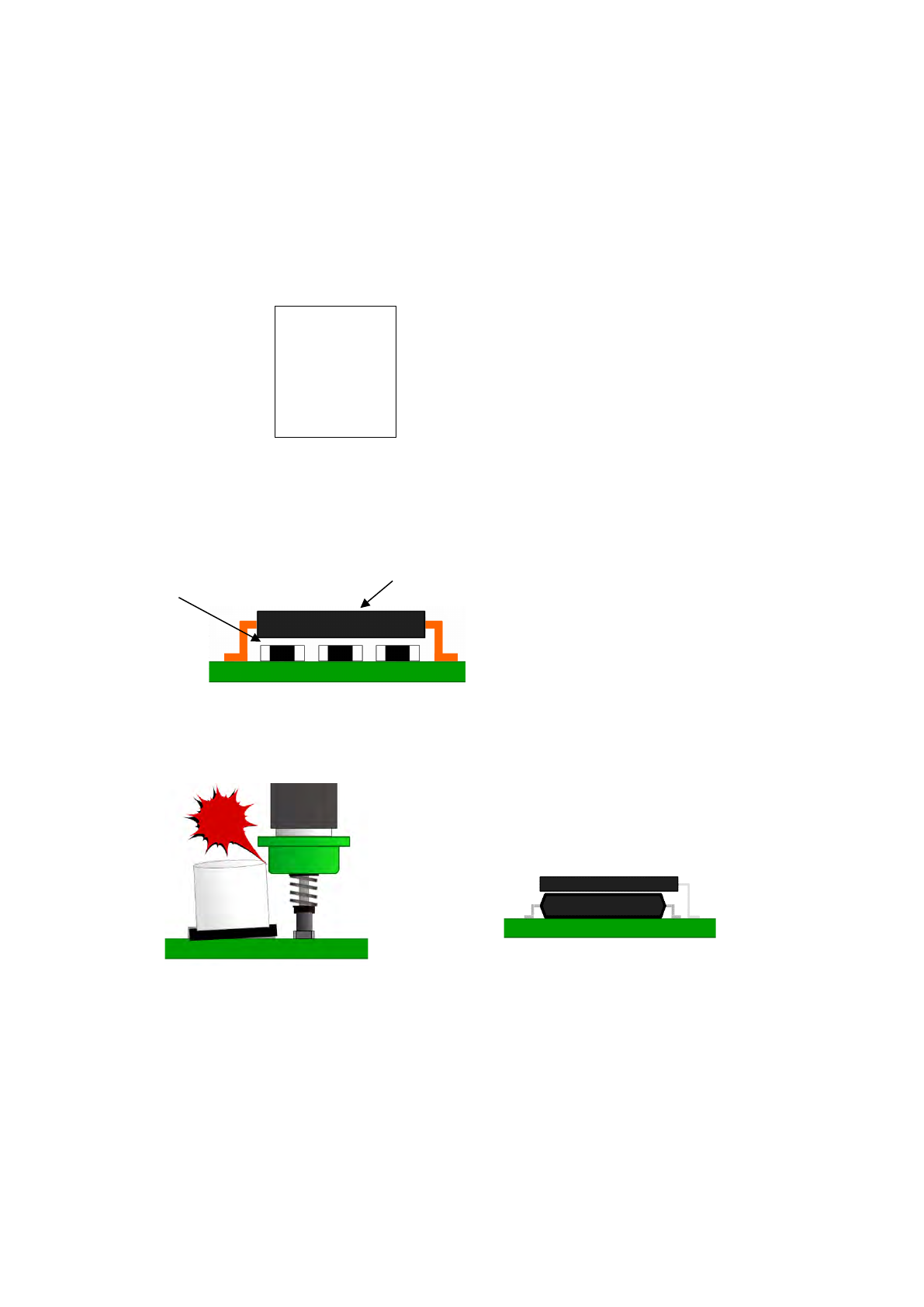

例) 如右图所示,进行QFP与芯片元件贴片时,如果先QFP则芯片元件无法贴片。
此时,若将芯片元件指定为4层,将QFP指定为第5,则先贴编号小的芯片元件,后
QFP
芯片元件(第 4 层) QFP(第 5 层)
<在芯片上贴装 QFP>
相邻贴片/多层贴片等也使用层。
<与较高的元件相邻贴片时> IC 元件的多层贴片>
1 基本篇 4 制作生产程序
4-43
范围检查
在下列时间段内对贴片位置是否在基板内(单板基板时)或是否在电路内(多电路板
时)进行范围检查
1) 输入数据时
在输入贴片位置 X Y 时,或分别进行了改变时,将进行范围检查。

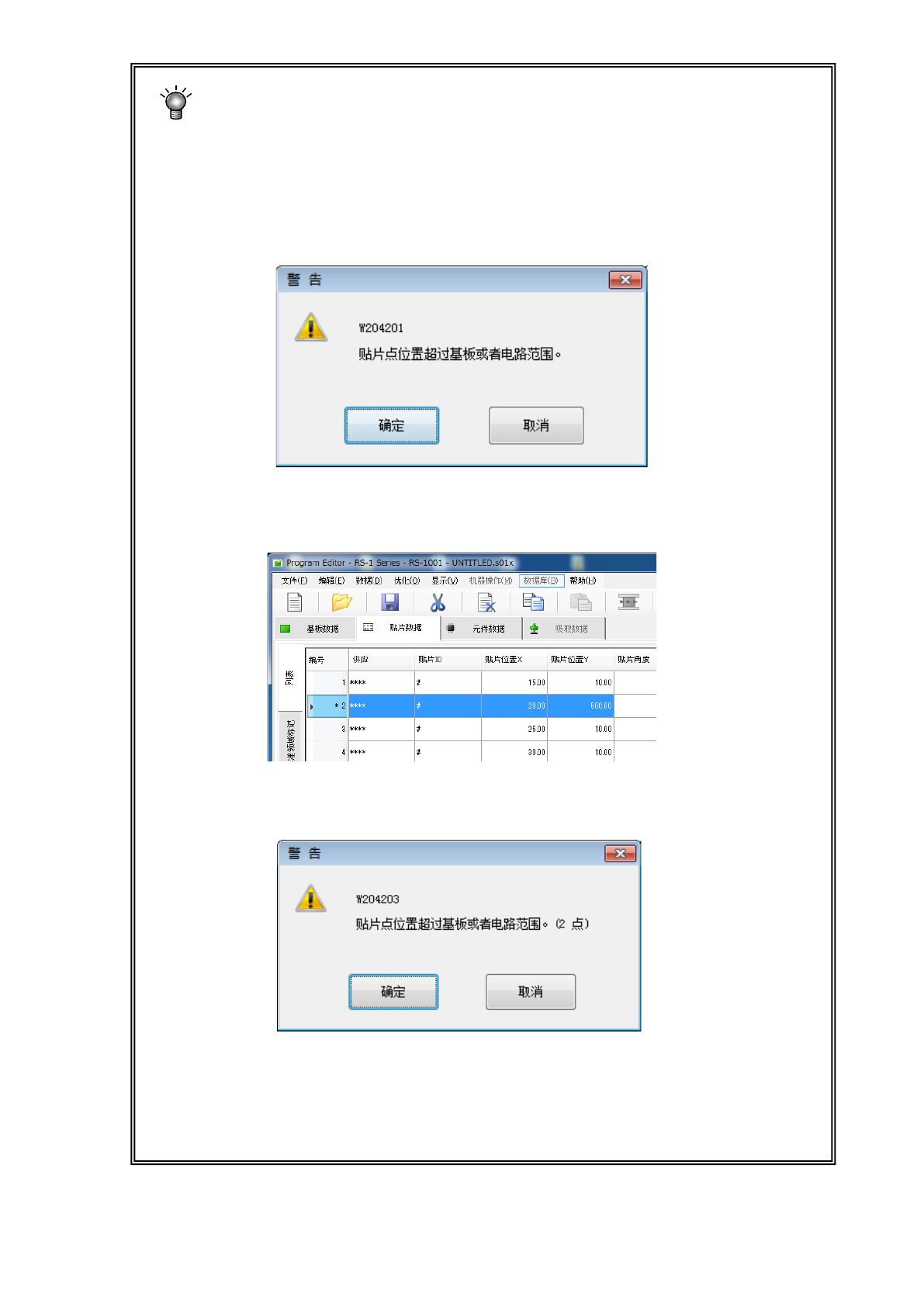

出错时,将显示如下的警告信息
●确定=>确定输入数据,在贴片数据编号的左侧显示超范围标“*”
(参见下图) 如果输入范围内的值,标记则会消失
●取消=>输入的数据无效,返回数据输入状态。
2) 切换数据时
切换数据(选择元件数据等)时,进行范围检查。
出错时,将显示如下的警告信息
●确定=>继续进行数据切换
●取消=>停止数据切换
发生范围检查错误时,请先检查贴片数据,如果没有问题,请再检查各「基板数据
输入值。(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置
各坐标)
