第 2 部 功能详解篇 第 9 章 手动控制
9-18

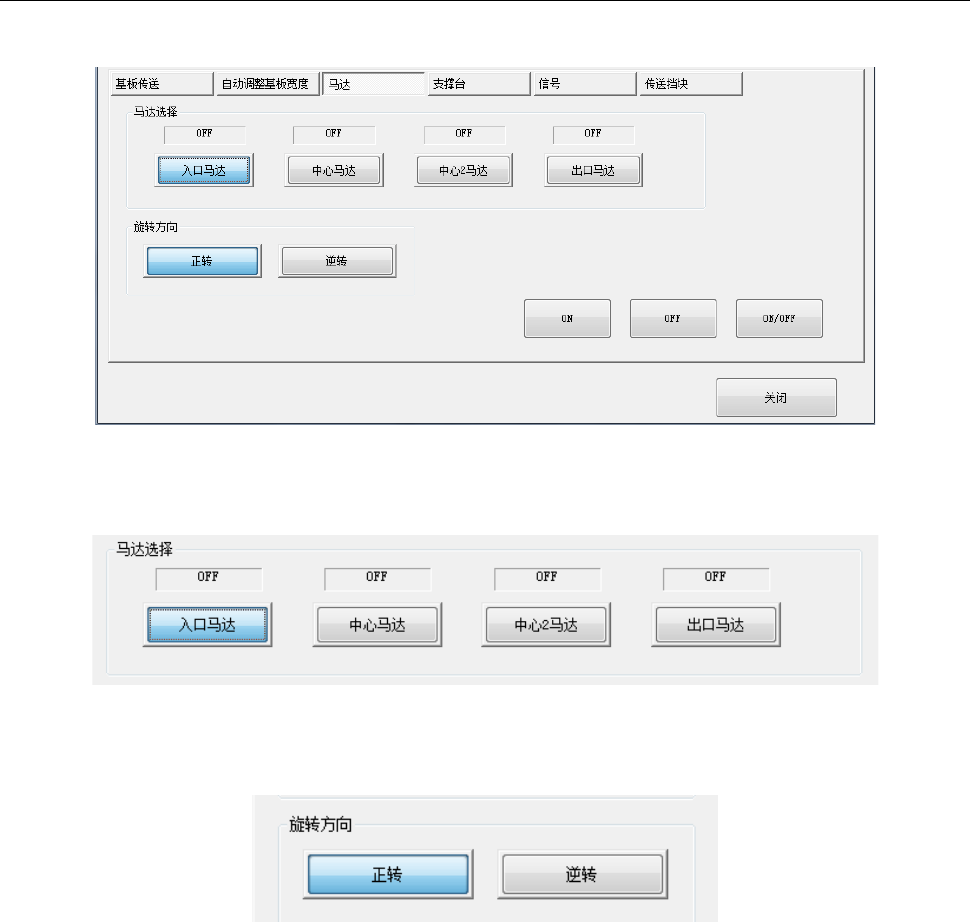

9-4-1-3 控制对象：马达
按下[马达]按钮后，即可显示以下画面。
(1) 马达选择
用单选按钮选择马达控制。
(2) 旋转方向
用单选按钮选择马达旋转方向。
(3) ON/OFF 按钮
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮，对选择的马达进行 ON/OFF 控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-19
9-4-1-4 控制对象：支撑台
按下[支撑台]按钮，即可显示以下画面。
(1) 状态
显示原点传感器的状态。
(2) 控制项目
用单选按钮选择控制项目。
按下控制按钮后，即开始进行与被选择项目对应的控制。
1) 支撑台
控制支撑台上下。选择[支撑台]时，
按[ON]按钮，[OFF]按钮，[ON / OFF]按钮进行控制。
2) Support Table Stopper（支撑台挡块）
控制 Support Table Stopper 的 ON/OFF。
选择时[Support Table Stopper] 时，
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮进行控制。
3) 缓冲器选择器
控制缓冲器选择器的 ON/OFF。
选择[送入缓冲器选择器]或[送出缓冲器选择器]时，
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-20
9-4-1-5 控制对象：信号
按下[信号]按钮，即可以下的画面。
(1) 状态
显示传感器的状态。
(2) 控制项目
用单选按钮选择控制项目。
(3) [ON]/[OFF]/[ON/OFF]按钮
使选择的控制项目信号，进入 ON/OFF 状态。
