第 1 部 基本篇 第4 章 制作生产程序
4-243
2) 贴片位置
项目
概要
电路号 测量中的电路／电路总数
贴片角度
测量中的元件贴片角度
步骤号 测量中的贴片数据号
贴片 ID 测量中的贴片 ID
元件名 测量中的元件名
3) 设置贴片坐标
当前位置显示当前的测量坐标，设置位置显示贴片数据中设置的坐标。
4) 照明设置
对显示贴片点时使用的 OCC 照明进行选择。
5) 全体跟踪位置
对测量位置进行逐个推进。
在停止状态中，通过移动滑动条，可返回到前一个贴片点，或前进到下一个。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
第 1 部 基本篇 第4 章 制作生产程序
4-244
4-5-7-3 图像识别检查
图像识别检查，可进行实际元件的 Head 安装，通过图像识别进行元件定中心。
(1) 图像识别检查的检查方式
对元件数据中的设置值，进行图像定中心的一系列控制，检查有无错误。
(2) 关于图像识别检查时的各项运行
1) 检查后归还元件
检测元件后，如下表所示因包装方式有归还原来的位置和废弃两种处理。
废弃位置会根据元件数据的「元件废弃」中的设置。
1mm 以下的元件，在归还时可能出现元件直立或元件倒翻，请根据询问选择处理。
包装方式
条件
归还
废弃
带式
－ ○
外形尺寸短边 1mm 以下 询问 *1
外形尺寸短边 1mm 以上 ○ －
托盘 ○ －
料管 － ○
*1 将显示询问，请选择是归还或是废弃元件。
连续检测时会在开始前询问。
2) 选择用于吸取的供给装置
若同一元件有多个供给装置(吸取数据)时，默认值为从最先输入的数据开始吸取元件。
也可根据需要，更换供给装置。
3) 改变吸取坐标
无法顺利吸取时，可手动输入或进行坐标示教改变吸取坐标。
4) 手动吸取
当没有吸取数据时，可手动将元件安装到吸嘴上。
但在这种情况下，不能输入吸取坐标。也不能操作供料器。
第 1 部 基本篇 第4 章 制作生产程序
4-245
(3) 图像识别检查的操作

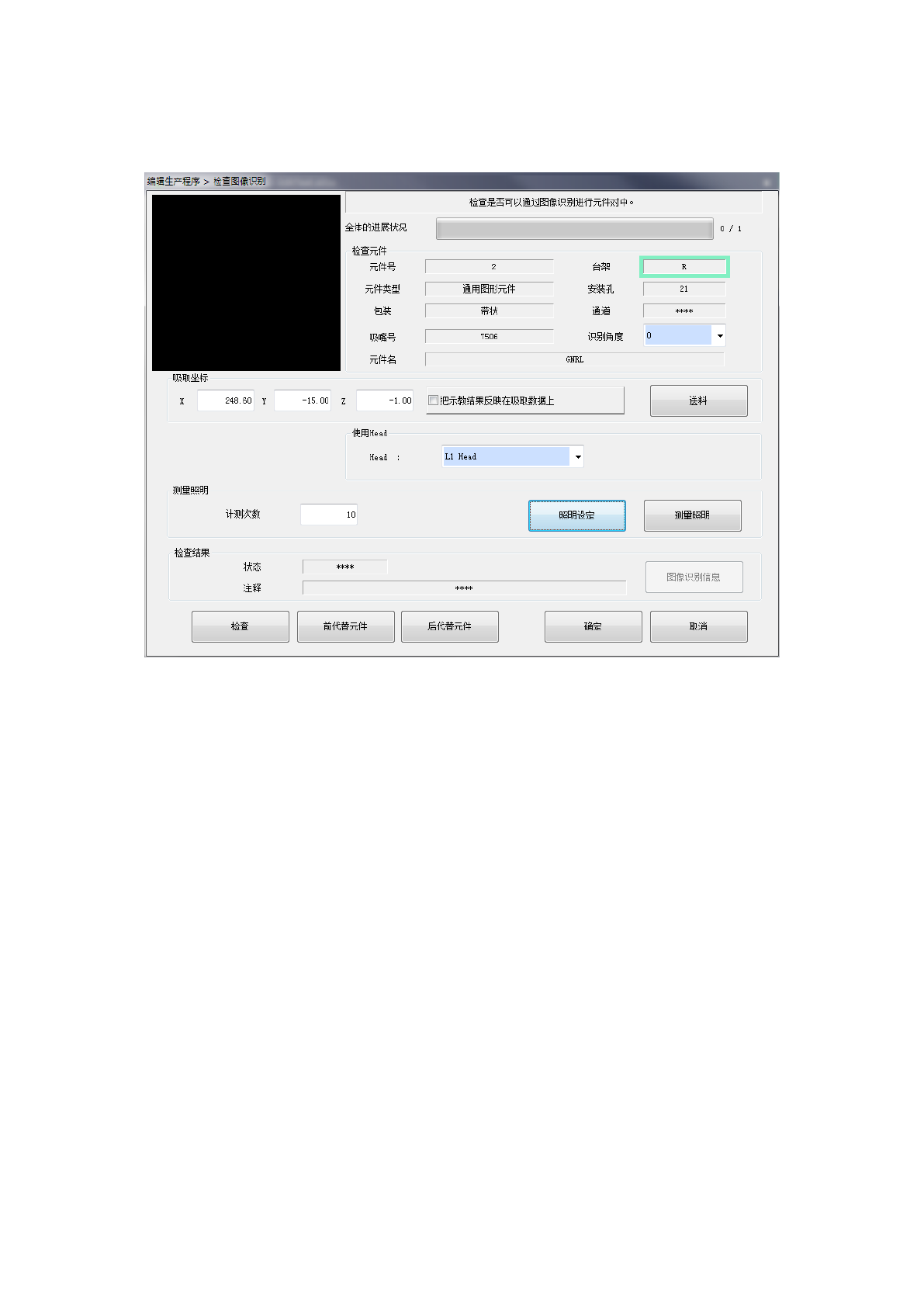

从编辑程序菜单中，选择[测量、检查]-[图像识别检查]后，显示如下画面。
1) 检查元件
显示进行图像识别检查的元件的内容。
2) 吸取坐标
显示吸取元件的吸取位置的内容。也可以更改为前代替元件或后代替元件的吸取位置。
当没有吸取数据时，各项目不会显示，也不能进行吸取位置的变更、送料、示教。
吸取位置可手动输入，以及示教输入。
● 把示教结果反映在吸取数据上
选择是否将把示教结果反映到吸取数据中。
取消勾选时，坐标仅应用于此次吸取。
● 送料
进行送料输送元件。
3) 使用 Head
可选择检查中使用的 Head。从组合框的一览中选择使用的 Head。
