第 2 部 功能详解篇 第 7 章 操作选项 7- 29 7-5- 3 跟踪动作 按下［跟踪动作 ］按钮，会显示 “ 跟踪动作设置 画 面 ”。
第 2 部 功能详解篇 第 7 章 操作选项
7-28
No.
项目
内容
状态
动作及详细内容
5
启动生产时执行自动对象元件验
证
设置生产开始时，自动执行对象元件的验证检查。
CVS
装置未设置时，不能选择此项。
执行生产开始时自动验证检查。
6 跟踪吸取后进行验证
设置跟踪吸取位置后，是否验证检查。
CVS
装置未设置时，
不能选择此项。
跟踪吸取位置后，进行验证检查。
7 拼接后执行验证检查
检测拼接点时，对是否执行新卷轴最开头元件的验证检查进
行设置。
未设置
CVS
装置时不能进行选择。
检测拼接点时，在吸取新卷轴最开头的元件时执行验
证检查。
拼接误检出次数（次）
设定拼接点检测动作时的误取次
数。
拼接检测区域（mm）
拼接检测时，设置元件卷轴的长度。
8 变更检查角度
设定共面性检查的检查角度。
在
MSP
不允许变更共面性检查角度时，不能进行选择。
根据元件种类，在以下的角度下进行检查。
SOP、TSOP、连接器：90 或 270 度中接近贴片角
度的角度
TSOP：0 或 180 度中接近贴片角度的角度
QFP、PQFP (BQFP)：45、135、225、315 度中接
近贴片角度的角度
在元件数据的检查角度下进行检查。
第 2 部 功能详解篇 第 7 章 操作选项
7-29
7-5-3 跟踪动作

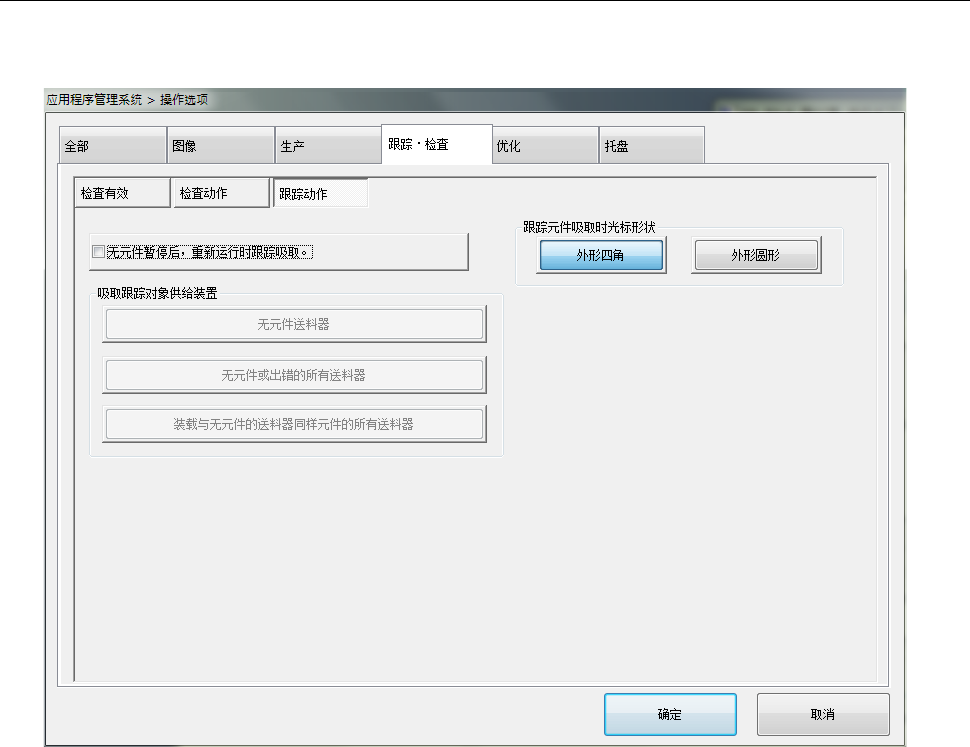

按下［跟踪动作］按钮，会显示“跟踪动作设置画 面 ”。
第 2 部 功能详解篇 第 7 章 操作选项
7-30
No.
项目
内容
动作及详细内容
1
无元件暂停后，重新运行时跟踪
吸取
对于无元件及激光重试超限暂停后，选择重试，按下<START>
开关后，执行重试前，是否跟踪吸取进行设置。
重试前执行跟踪吸取。这时，[跟踪吸取对象供应装
置]组合框会变为有效，可进行选择。指定条件
如下
所示。
不执行跟踪吸取。这时，[跟踪吸取对象供应装置]组
合框会变为无效，不能选择。
2 吸取跟踪对象供给装置
设置无元件暂停后开始时跟踪吸取的对象供应装置。
仅当勾选[无元件暂停后，重新运行时跟踪吸取]
时，才能设置
此项。
无元件送料器
仅将无元件的供应装置
作为吸取跟踪的
对象。
无元件或出错的所
有送料器
仅将无元件、或发生错误的供应装置作为
吸取跟踪的对象。
装载与无元件的送
料器同样元件的所
有送料器
将配置与无元件的供应装置
相同元件的
所有供应装置作为吸取跟踪对象。
3 跟踪元件吸取时光标形状
从外形四角/外形圆形中选择元件吸取跟踪时的光标形状。
外形四角 元件吸取跟踪时的光标形状为
外形四角。
外形圆形 元件吸取跟踪时的光标形状为外形圆形
。
