第 1 部 基本篇 第 2 章 生产
2-111
2-12-3-3 单独验证
(1) 选择元件
1) 检查元件、选择检查元件
显示元件的内容。元件名的组合框内会显示验证检查对象元件的列表，请从中选择要执行检
查的元件。
第 1 部 基本篇 第 2 章 生产
2-112

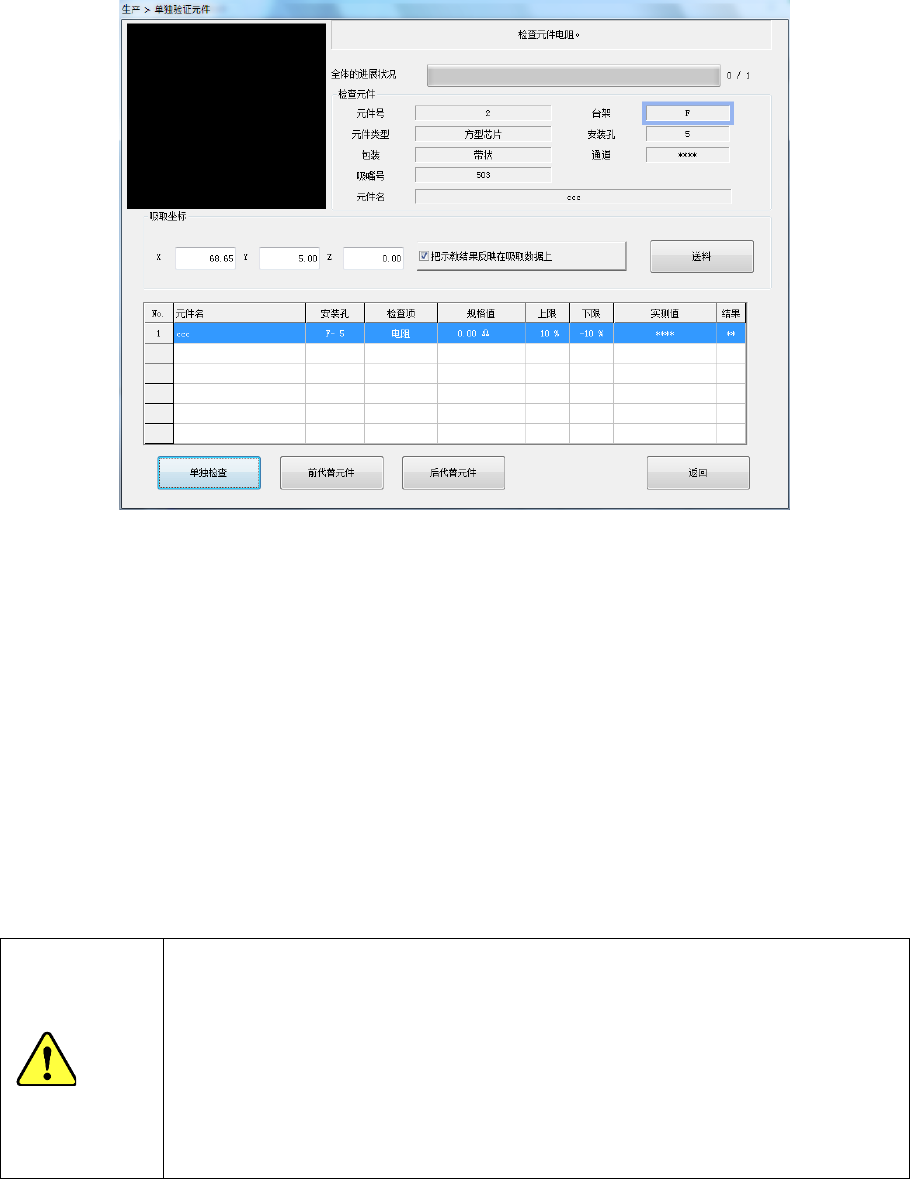

(2) 执行检查
1) 全体的进展状况
用进度条显示当前的进展状况。
2) 检查元件
显示元件的内容。
3) 吸取坐标
显示吸取元件的吸取位置的内容。也可把吸取位置改为前代替元件或后代替元件的位置。
4) 验证检查结果
显示当前选择的元件的元件名/安装孔/检查项目/规格值/容许值上限/容许值下限/实测值/结
果。元件检查后，在实测值中显示检查结果。
5) [单独检查]按钮
对指定元件执行单独验证检查。
注意
按下[单独检查]后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近
装置。
在按下[单独检查]前，请务必确认装置内部无人作业。
在按下[单独检查]前，请确认装置附近没有会受到人身伤害的人。
在按下[单独检查]前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
6) [前代替元件]／[后代替元件]按钮
将检查对象变更为代替元件。
第 1 部 基本篇 第 2 章 生产
2-113

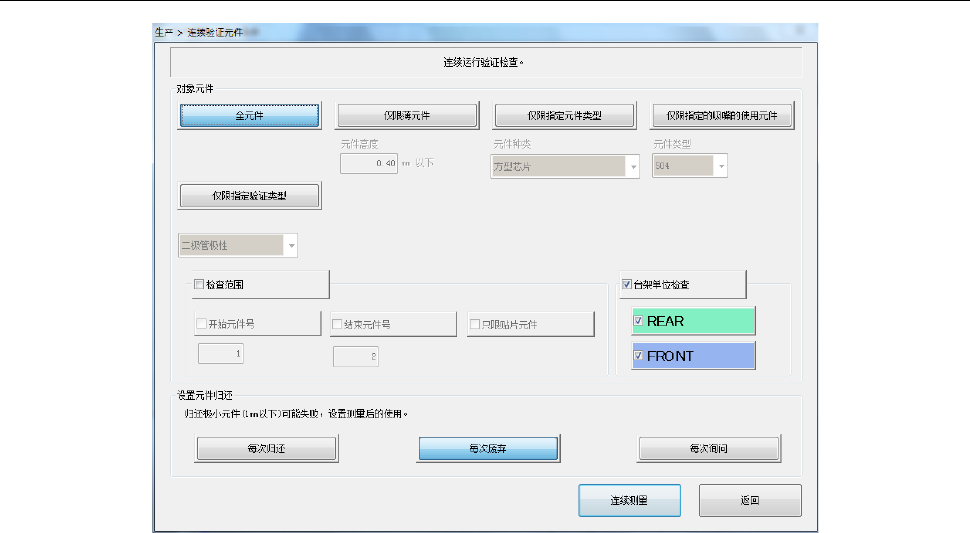

2-12-3-4 连续验证
(1) 对象元件
只检查元件数据中条件一致的元件时，进行此项设置。
1) 全元件
对所有的元件数据进行检查。
2) 仅限薄元件
仅对元件高度为编辑框中设定的高度值以下的元件进行检查。
3) 仅限指定元件类型
仅对组合框中选择的元件类型进行检查。
4) 仅限指定的吸嘴的使用元件
仅对使用组合框中选择吸嘴的元件进行检查。
5) 仅限指定验证类型
仅对指定的验证类型(电阻、电容、极性)的元件进行检查。
(2) 检查范围
在对象元件条件基础上，要进一步针对特定的元件编号进行检查时，可勾选此项。
进行检查时，可以指定下列条件。
1) 开始元件号
要指定开始检查的元件数据的编号时，勾选此项。
勾选后，可在编辑框内变更开始元件号。
2) 结束元件号
要指定结束检查的元件数据的编号时，勾选此项。
勾选后，可在编辑框内变更结束元件号。
3) 只限贴片元件
限定为贴片数据中指定的元件数据时，勾选此项。
(3) 台架单位检查
可按对象元件选择的条件，检查指定的供料器台架的元件。
