第 2 部 功能详解篇 第 12 章 选项组件
12-107
共面性检查动作概要
执行共面性检查时，在轴传感器上的动作如下所示。
测量
“ 单向扫描测量 ”。
第 2 部 功能详解篇 第 12 章 选项组件
12-108
12-15 安装编带单元（Rev.D 以后对应）
是将编带卷轴安装在编带供料器上的放置台。Rev.D 以后的装置安装标准为前侧，后侧为选购项，是
安装在主机盖罩上的折叠式放置台，与选购项的编带卷轴安装台不同，由装置主机供电。
规格
可安装的供料器数 14（RF08AS 换算）
可供电的供料器数 1
对象供料器
RF 系列电动式供料器
操作方法

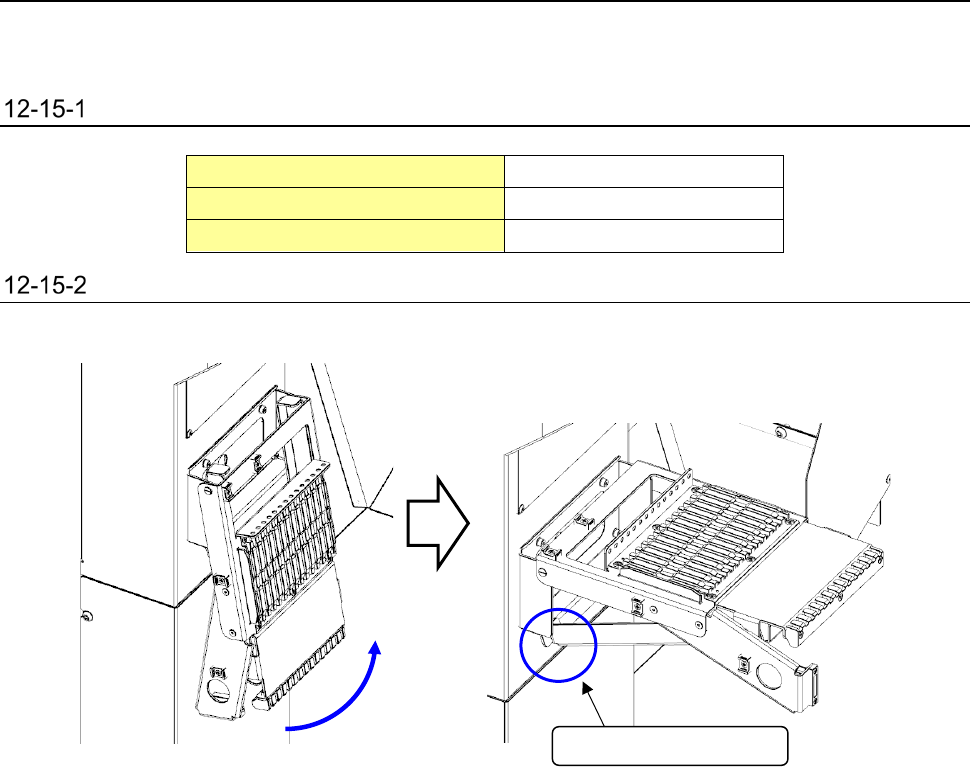

(1) 打开折叠的安装编带单元，使收起的支架前端抵住主机盖罩侧的橡胶部后进行固定。

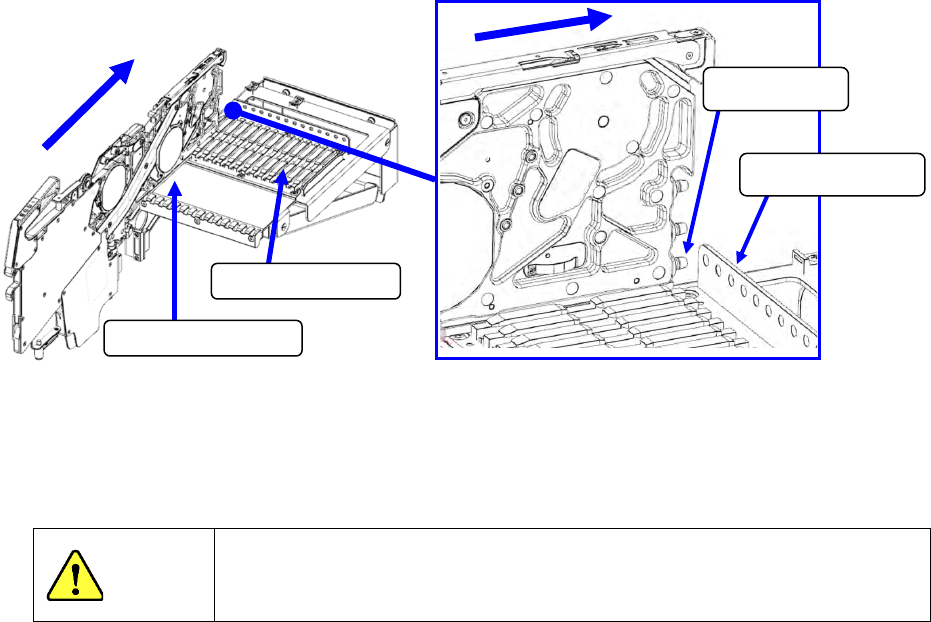

(2) 用手紧握编带供料器的把手部，用另一只手托住供料器下部，同时将 RF 系列电动式供料器的滑
轨插入导轨中。
抵住支架前端
第 2 部 功能详解篇 第 12 章 选项组件
12-109
(3) 操作供料器的解锁拉杆，在导针抵住定位盘的位置夹紧供料器。供电时，请在左端的通道上安装
供料器。
(4) 请在 RF 系列电动式供料器上安装编带。（编带的安装方法，请参照各 RF 系列的使用说明书。）
注意
打开安装编带单元时或者收料时，请注意避免可动部位夹到手。
另外如果使用安装编带单元，在附近操作时请注意避免碰到头或手等部位。
滑轨
导轨
导针
定位盘
