第 1 部基本篇第4 章制作生产程序

4-98

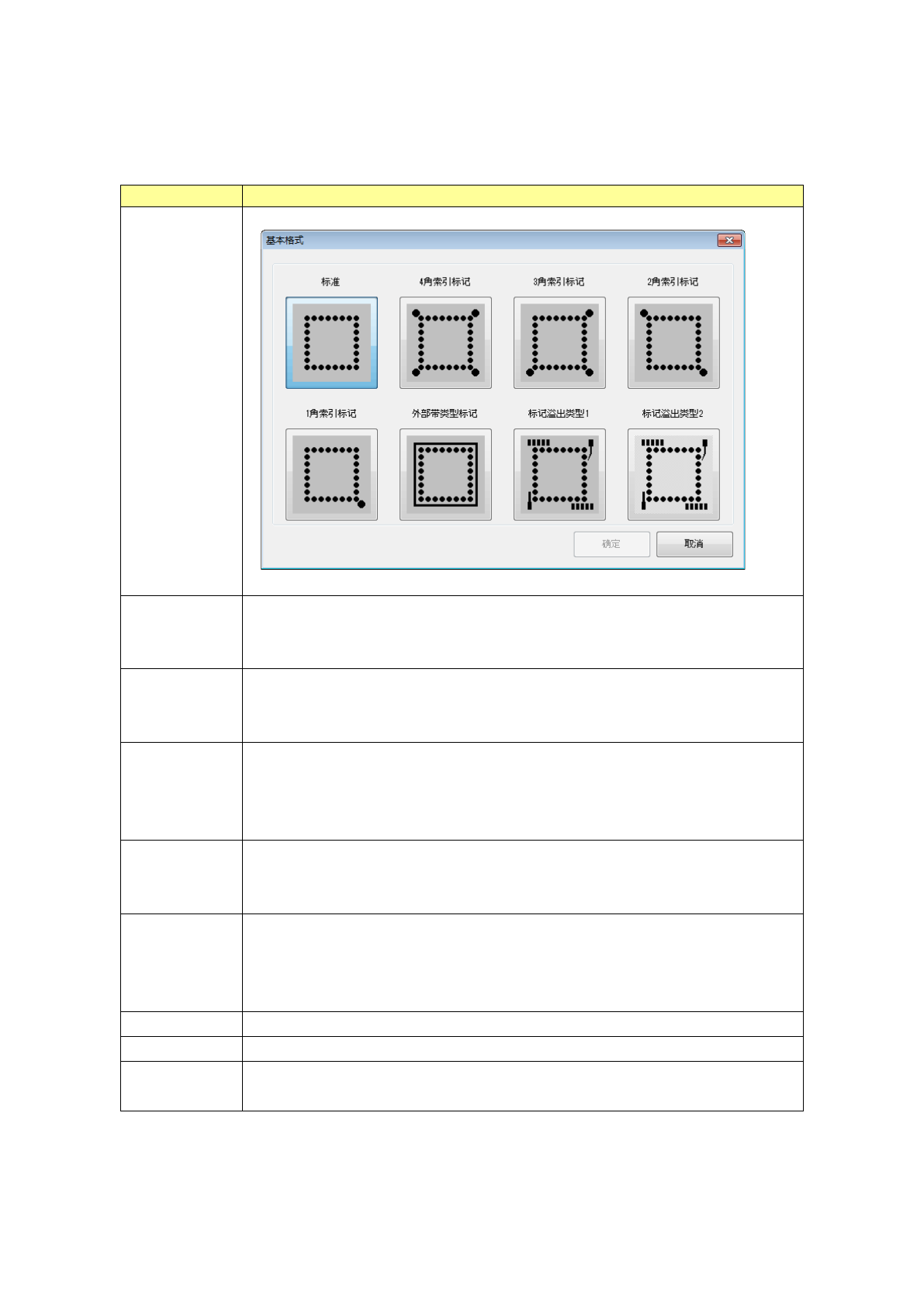

③ 基本格式

设置基本格式(标记配置图案)。

与球面图案组合作为识别图案使用。

选择项目

基本格式

浏览

显示标准～标记溢出的样本图形。

标准

包装外围只有球的类型。

原有的 BGA 小间距、小球版。

格子上有索引球也可。

4 角索引标记

包装外围只有球与索引球，

索引球在格子外的类型。

索引球配置在格子外的 4 角。

3 角索引标记

包装外围只有球与索引球，

索引球在格子外的类型。

索引球配置在格子外的 3 角。

(左上方没有索引球的状态为 0 度)

2 角索引标记

包装外围只有球与索引球，索引球在格子外。

索引球的配置在格子外的 2 角的类型。

(左上方与右下方有索引球的状态为 0 度)

1 角索引标记

包装外围只有球与索引球，

索引球在格子外的类型。

索引球的配置在格子外的 1 角。

(右下方有索引球的状态为 0 度)

外部带类型标记

包装外围有近于球的浓度的带状物的类型。

标记溢出 1 包装外围有球以外的溢出物的类型。（通常使用此项）

标记溢出 2

包装外围有球以外的溢出物的类型。

（有与识别球相同直径的细长基本格式时）

第 1 部基本篇第4 章制作生产程序

4-99

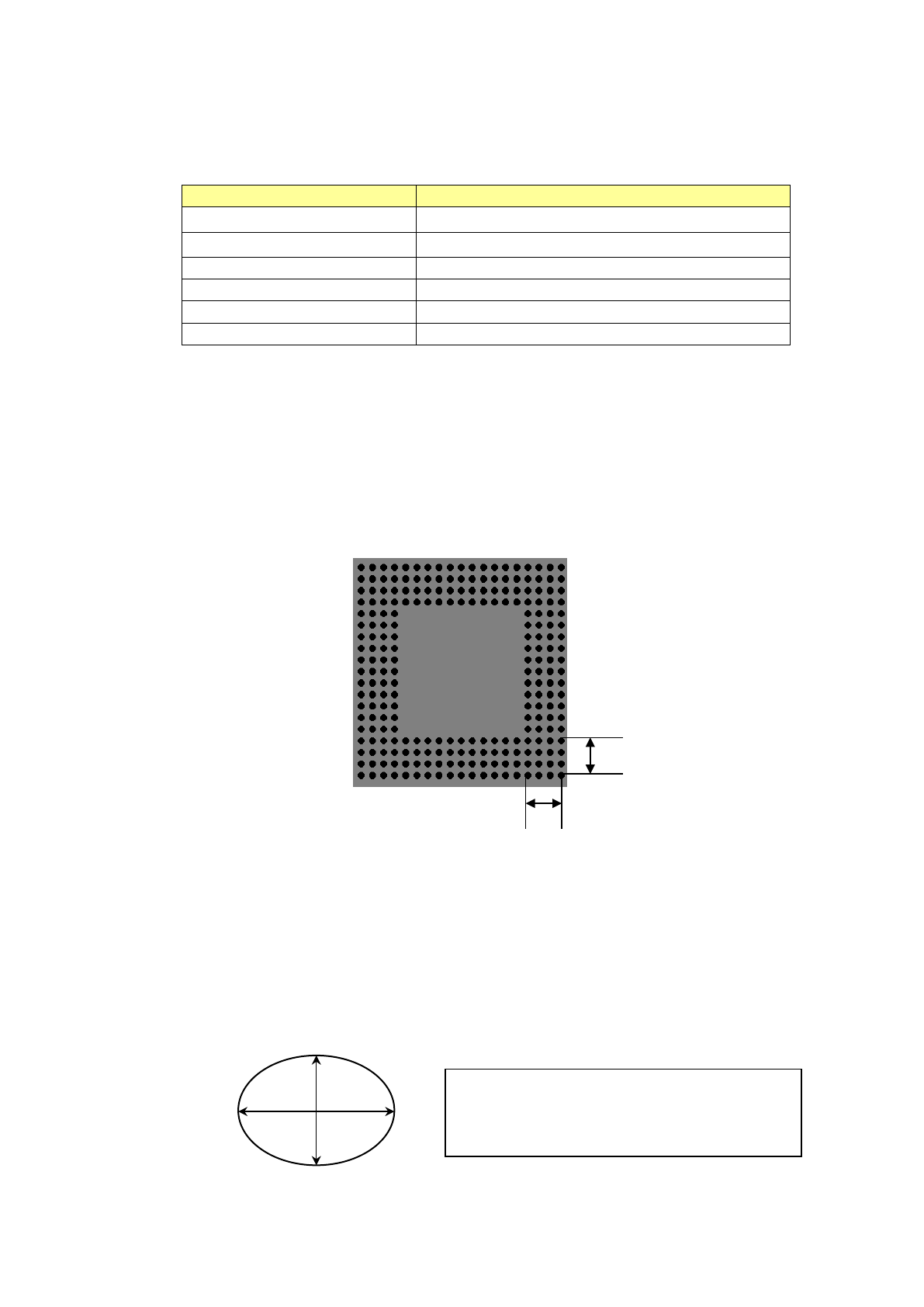

④ 球面图案

设置球的配置图案。

与基本格式组合作为识别图案使用。

选择项目

备注

标准 BGA

周边 BGA

交叉的标准 BGA(外围多) 仅间距为 2.00mm～3.00mm 时可选择

交叉的周边 BGA(外围多) 仅间距为 2.00mm～3.00mm 时可选择

交叉的标准 BGA(外围少) 仅间距为 2.00mm～3.00mm 时可选择

交叉的周边 BGA(外围少) 仅间距为 2.00mm～3.00mm 时可选择

⑤ 自定义名（用户图案）

通过后面记述的球面图案编辑对球面图案进行制作、注册后，可在此项目中选择注册的图案。

⑥ 外围行数

设置周边型 BGA、交叉的周边型 BGA(外围多)、交叉的周边 BGA(外围少)球面图案时，要从周

边开始计算球所在行的行数，并进行设置。

此外设置了其他图案时，「外围行数」会显示为「0」，为无效状态。

例）外围行数为「4」时

⑦ 检查直径

⑧ 检查变形

识别方式为「所有球面-基板」「所有球面-陶瓷」时，可设置是否进行球面检查和判定值。

级别输入范围为 1～100%。默认值为 50%。

检查越严（数字越小）发生错误率越高。

●检查直径：测量各球的纵向与横向长度，无论哪一个长度超过(不足)设置值，都将被作为

识别错误。建议将检查级别(输入值)指定在 40%以上。

●检查变形：与输入的球直径数值换算的球面积比较，算出来的像素数低于设置值或大于设

定值时，即作为识别错误。建议将检查级别指定在 45%以上。

Ｈ

Ｖ

将球直径的输入值设为 R 时，1-(H/R)、1-(V/R)

中的任何一个值超过(大于)或低于(小于)输入值

(%)时即为错误。

第 1 部基本篇第4 章制作生产程序

4-100

⑨ 方向检查

选择是否实施元件的方向检查。

选择「是」，则图像 4 选项卡为有效，可以对方向检查进行详细设定。

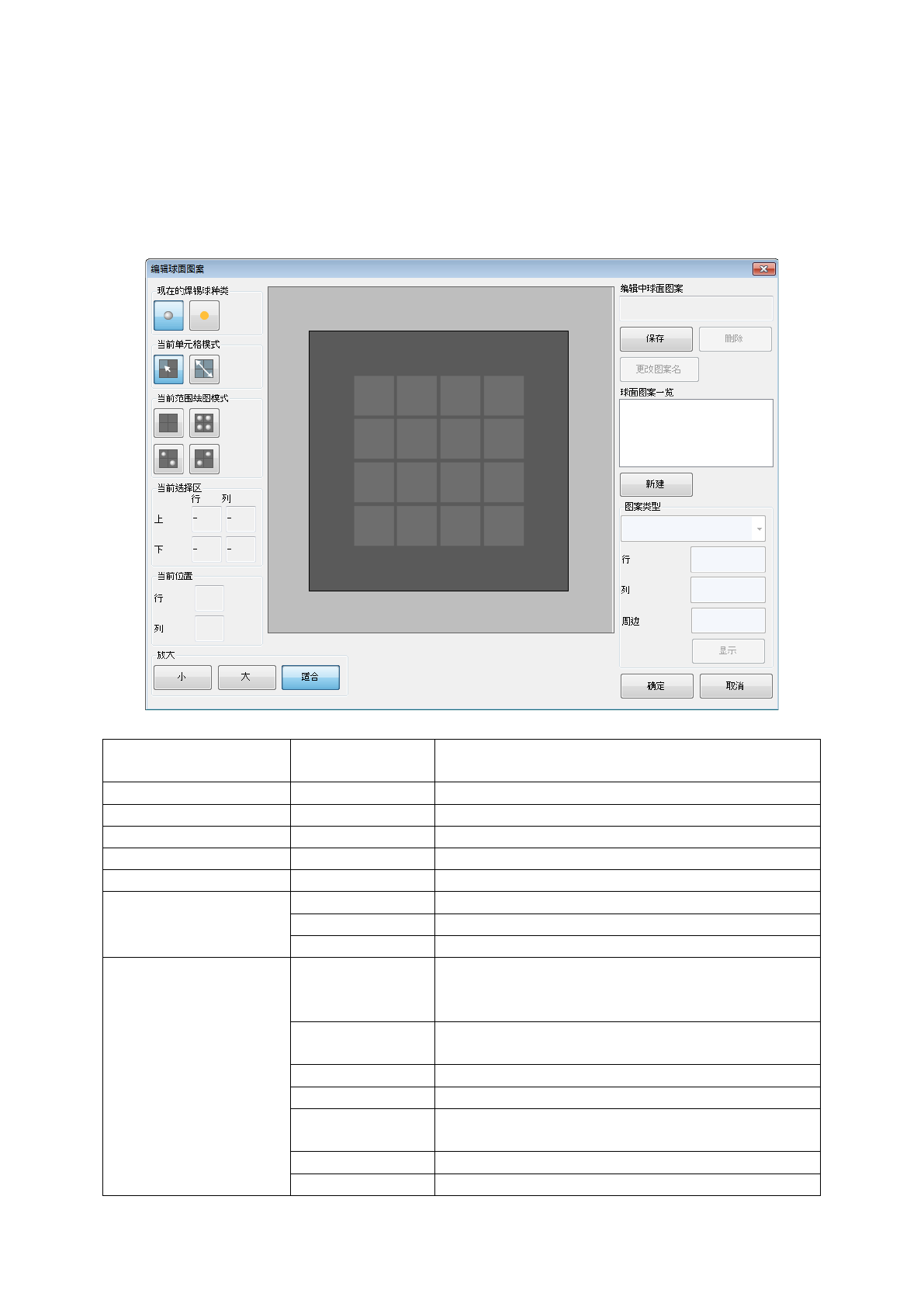

⑩ 编辑

显示球图案编辑画面。进行任意图案的注册。

最多可注册 70 个图案，注册的图案名可追加到识别图案设置对话框的图案设定里。

现在的（焊锡）球类型

球、

索引

通过点击画面，可制作球面图案。

再点击一次即清除。

当前单元格模式点、范围可选择逐点设置，或以范围进行设置。

当前范围绘图模式图案设置选择单元格范围时，选择全部涂抹的图案。

当前选择区行、列显示选择范围的起点及终点的坐标。

当前位置行、列以横、纵坐标显示光标位置。

放大（球尺寸）小、大、全体显示变更显示尺寸。

图案类型

列表项选择球图案的类型。

行、列设置最大球数。

外围在球面图案类型中选择外围型时，设置外围数。

其他

保存

用于保存编辑的球面图案。

如果编辑的球面图案是新建的球面图案时，要设置球

面图案名后，再保存。

删除

删除注册的图案。删除用球面图案的列表框选择的球

面图案。

图案名变更可进行图案名的变更。

球面图案列表显示已注册的球面图案。

新建

新建制作球面图案。按下此对话框（按钮），即可输入

以下的球面图案类型、行、列。

确定使图案编辑有效。

取消使图案编辑无效。但注册的图案会保留。
