第 2 部功能详解篇第 12 章选项组件 12 - 23 (6) 请将各电缆及气管连接到主机右侧的接口面板上的「 MTS 用电源插口」、「接口插口」、「 MTS 用 Φ 6 管取出口」上。 TR5SNX/ 5DNX (7) 接通装置的电源，进行机器设置「使用单元」及「 MTS 安装位置偏移」的设置。 ① ② ③ ① MTS 用电源插口 ② MTS 用接口插口 ③ MTS 用 Φ6 管取出口

第 2 部功能详解篇第 12 章选项组件

12-22

安装方法

(1) 请使主体后部台架处于下降的状态。

(2) 调整 MTS 的脚轮调节器①，使主体的台架支架基准面②与 MTS 的连接块上面③处于相同高度，

并找水平。

(3) 仅旋转 MTS 前侧的脚轮调节器，调整使连接块上面③与导辊上端处于相同高度（±3mm 左右）。

(4) 从主体后侧，在安全盖关闭的状态下缓缓将装置安装在主体内。

(5) 请确认插入到最里面之后，升起台架。

贴片机

①

②

导辊

上端

连接块

上面

机械阀

台架开关

③

请进行调整，使连接块上面的此部分高度与导辊上

端处于相同高度（±

3mm 左右）。

第 2 部功能详解篇第 12 章选项组件

12-23

(6) 请将各电缆及气管连接到主机右侧的接口面板上的「MTS 用电源插口」、「接口插口」、「MTS 用

Φ 6 管取出口」上。

TR5SNX/5DNX

(7) 接通装置的电源，进行机器设置「使用单元」及「MTS 安装位置偏移」的设置。

①

②

③

①

MTS

用电源插口

② MTS 用接口插口

③ MTS 用 Φ6 管取出口

第 2 部功能详解篇第 12 章选项组件

12-24

MAIN 基板的设置（TR5SNX/TR5DNX）

对 TR8SR 以外的 MTS，需要进行 MAIN 基板的 DIPSW 设置。

出库时 DIPSW6-2 设置为 OFF。

要在 RS-1/1R 使用其他机种所使用的 TR5SNX/TR5DNX 时，在实施改造及 MTS 软件版本升级后，

需要将 DIPSW6-2 切换到 ON。

MTS 连接机种 DIPSW6-2

RS-1/1R ON

RS-1/1R 以外 OFF

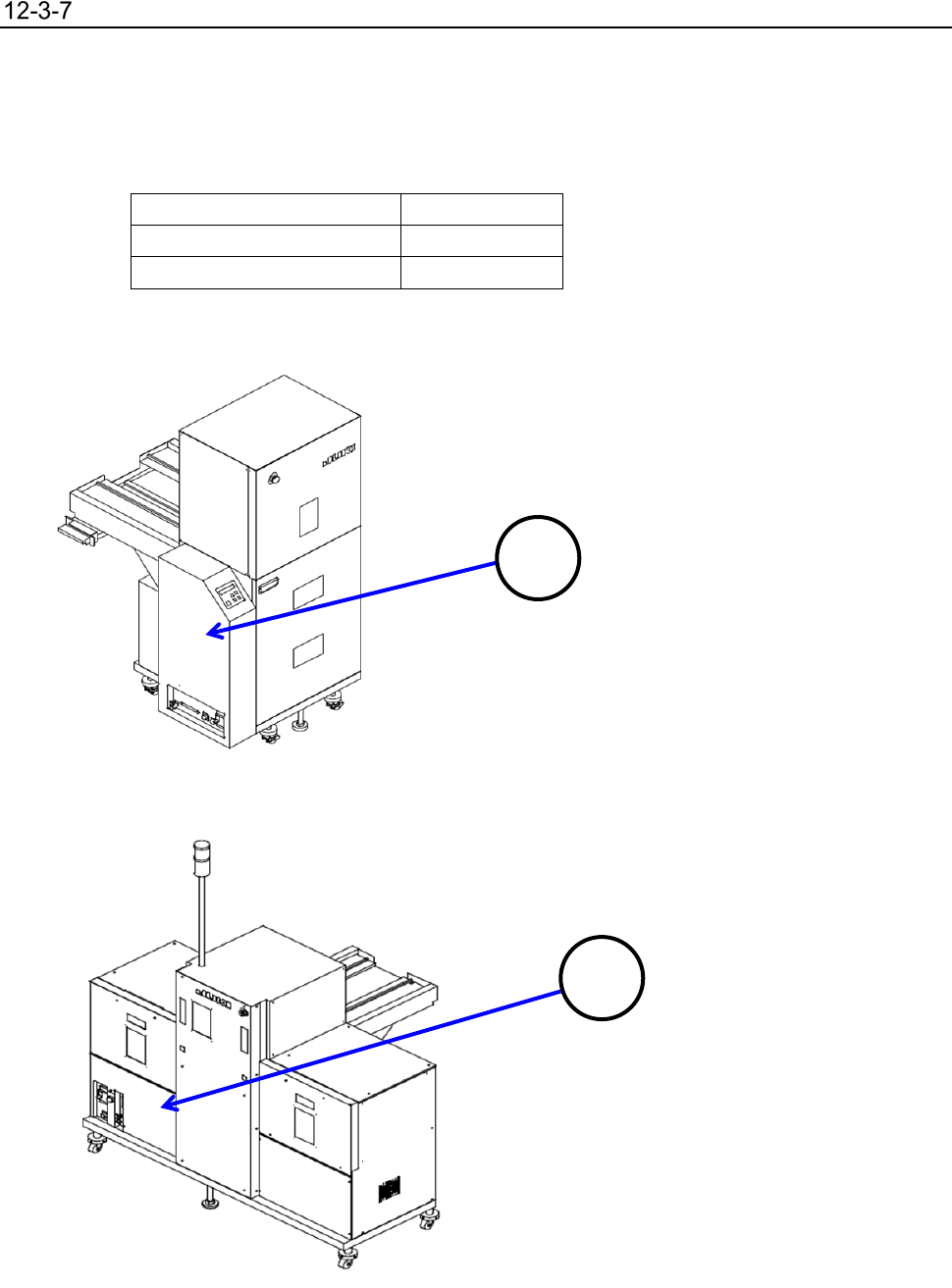

要确认 MAIN 基板，为 TR5SNX 时请取下盖罩①，为 TR5DNX 时请取下盖罩②。
