◇ 对象元件、对象包尺寸
· 对象元件·包大小
吸嘴号
对象元件
包装(胶带尺寸)
固定臂侧
摇臂侧
X Y H A B C D E F
7689 6～ 0.8～2.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
7690 6～ 1.8～3.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
7691 6～ 2.8～4.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
H
X
Y
A
D
E
B
F
C
0.5
4.7
2.8
35
7689 号吸嘴
0.5
5.7
3.8
35
7690 号吸嘴
1.5
6.7
4.8
35
7691 号吸嘴
第 2 部 功能详解篇 第 12 章 选项组件
12-137
使用方法
（1）在机器设置时，从夹式吸嘴附件的 USB 存储器读入夹式吸嘴的信息。
当购买的特殊吸嘴没有附带 USB 存储器时，或 USB 存储器出现故障、丢失时，请浏览
D:\JUKI\DATA\Custom\Nzl。
* 只要读入一次即可保存到机器中，不必每次进行读入。
◇ 从机器设置画面菜单选择[吸嘴]-[读吸嘴数据]，从下述画面中读入夹式吸嘴信息文件。
(参见「8-3-2-2 读入吸嘴数据」)
第 2 部 功能详解篇 第 12 章 选项组件
12-138

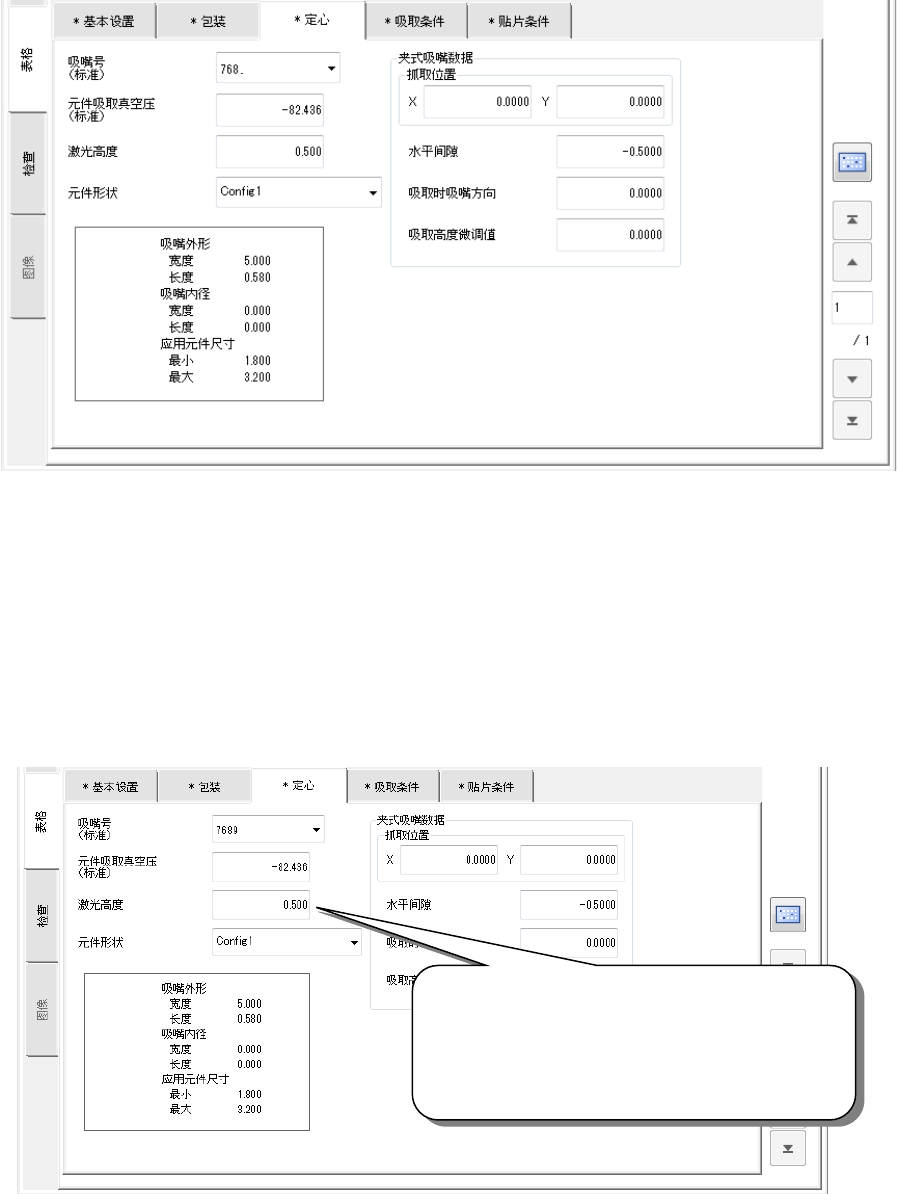

（2）元件数据的制作
◇ 制作示例
① 设定吸嘴编号
② 输入夹式吸取位置控制信息
详细情况请参见「4-3-5-2（3）定心」的“⑤夹式吸嘴数据”。
③ 激光高度
使用夹式吸嘴时必须注意。
通常，吸嘴的「激光高度」中应输入从元件表面到激光投射面的距离，而夹式吸嘴则应以固
定侧臂的吸嘴前端为基准，输入激光投射的距离。
指定从吸嘴前端到激光面距离。
大致设定尺寸：
－(元件高度－3.5mm)／2,根
据引脚的位置进行微调。
画面 例： －(3.8－3.5)/2=－0.15
