DM6C 系列伺服驱动器用户手册 5 基本功能的设定
98
② Z相个数（P9-11.0）为0且机械偏移量（P9-19、P9-20）不为0：
反向加速或反向匀速运行过程中，遇到减速点（原点）信号上升沿后立即停机，在电机完全停止
后再根据设定的机械偏移量脉冲个数以及方向（可以是正方向、也可以是负方向），电机再以P9-13
（回原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停机。
③ Z相个数（P9-11.0）为1且机械偏移量（P9-19、P9-20）为0：
反向加速或反向匀速运行过程中，遇到原点信号上升沿后继续运行，之后找到第一个Z相信号立
即停机。
④ Z相个数P9-11.0=1且机械偏移量（P9-19、P9-20）不为0：
反向加速或反向匀速运行过程中，遇到减速点（原点）信号上升沿后继续运行，之后找到第一个
Z相信号立即停机，在电机完全停止后再根据设定的机械偏移量脉冲个数以及方向（可以是正方
向、也可以是负方向），电机再以P9-13（回原点低速速度）设定的速度走一段定量脉冲（P9-19、
P9-20），之后电机停机。

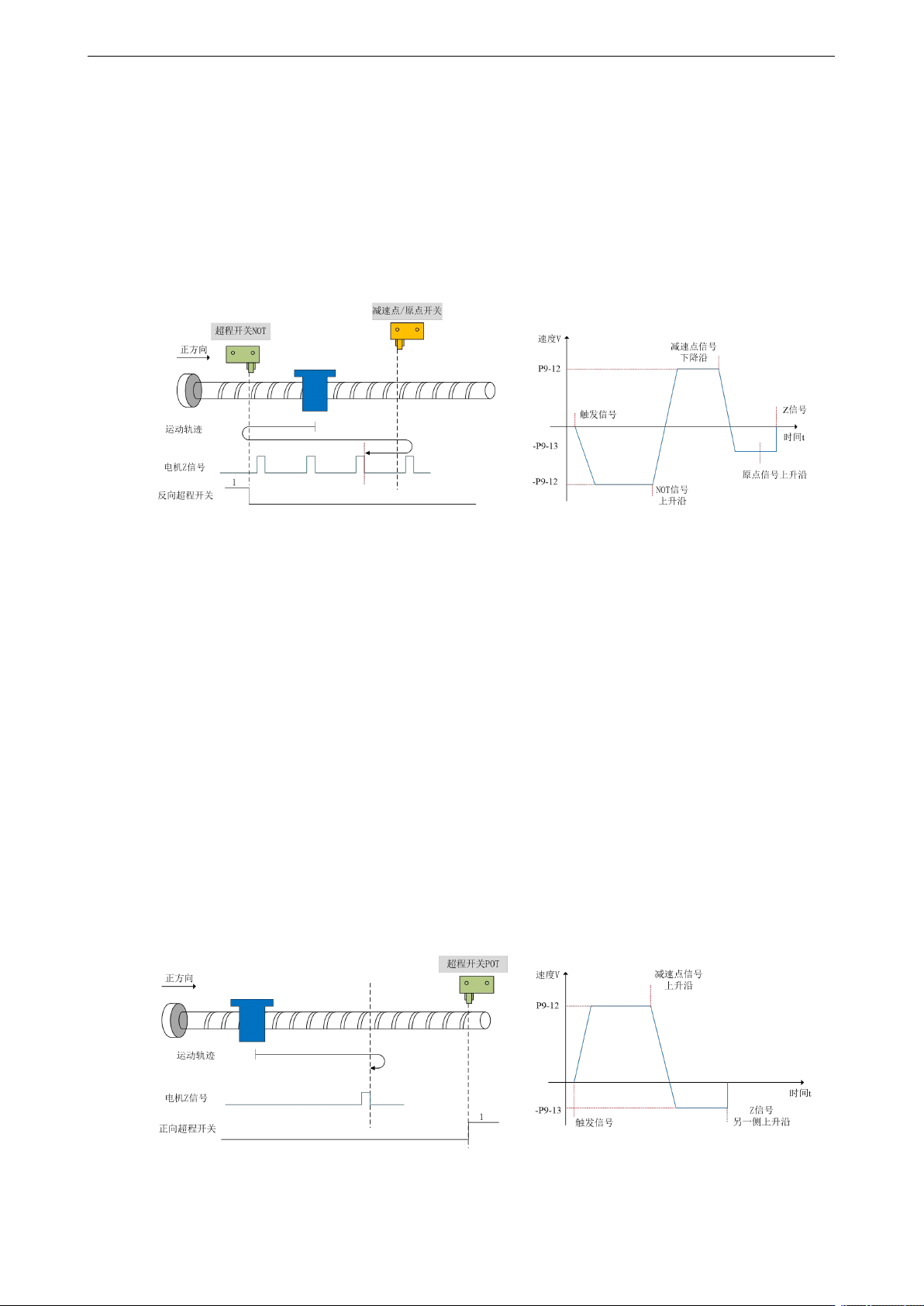

（三）回原点模式 2——正向回零，减速点、原点为电机 Z 信号（P9-11.2=2）
该模式下不找电机Z相个数。使用该模式，需要接POT、NOT。
1）电机开始运动时Z信号无效或者有效（P5-64分配的信号端子，0-无效，1-有效），全过程未触
发正向超程开关（POT）
伺服电机首先以P9-12（回原点高速速度）设定值高速正向搜索Z信号，遇到Z信号的上升沿后，
按照P9-14（回原点加减速时间）设定值减速反向，加速至-P9-13（回原点低速速度）反向低速搜
索Z信号，接下来回原点动作分两种情况：
① 机械偏移量（P9-19、P9-20）为0：
反向加速或反向匀速运行过程中，遇到电机Z信号另一侧上升沿立即停。
DM6C 系列伺服驱动器用户手册 5 基本功能的设定
99
② 机械偏移量（P9-19、P9-20）不等于0：
反向加速或反向匀速运行过程中，遇到电机Z信号另一侧上升沿立即停机，在电机完全停止后再
根据设定的机械偏移量脉冲个数以及方向（可以是正方向、也可以是负方向），电机再以P9-13
（回原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停机。

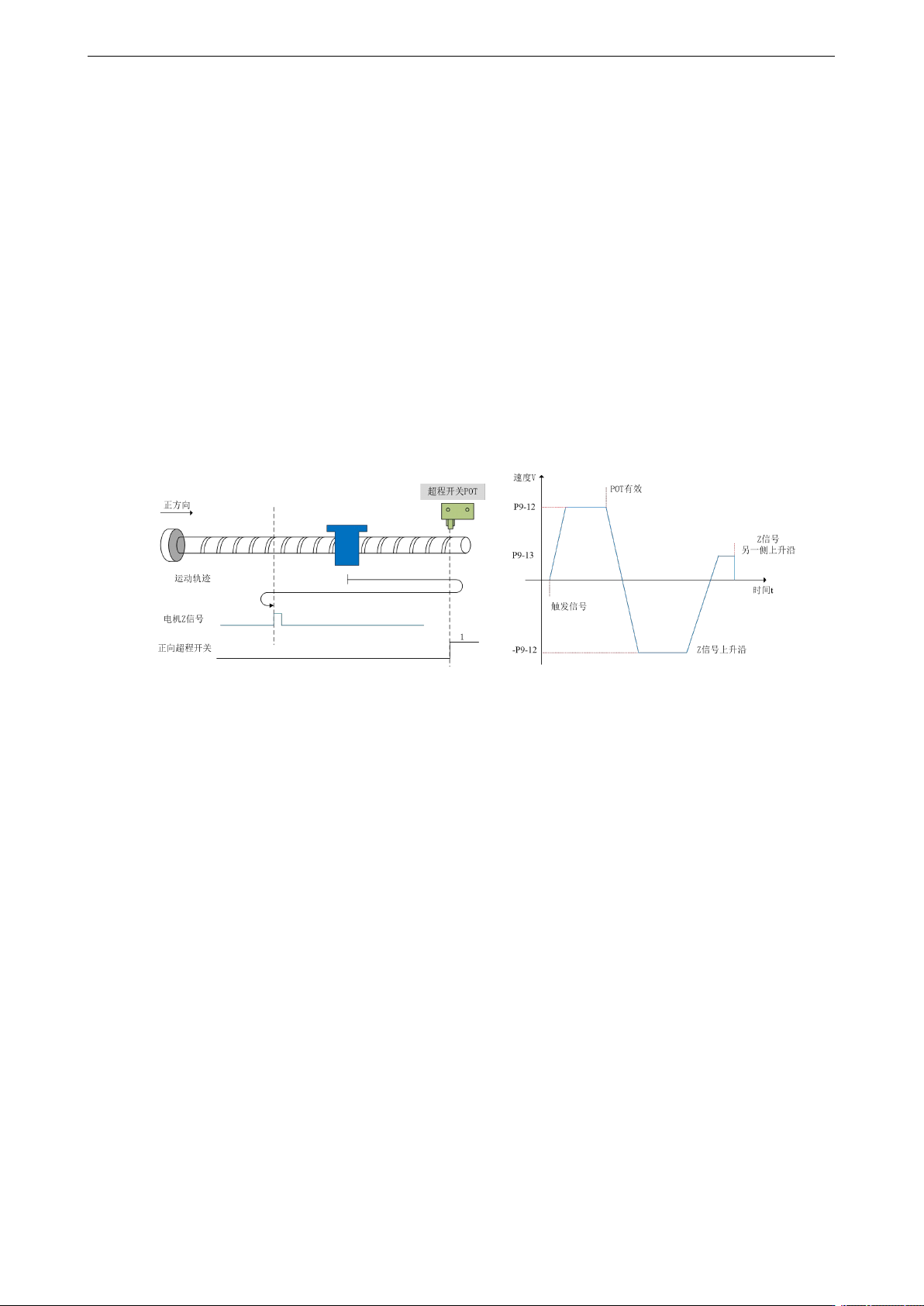

2）电机开始运动时Z信号无效或者有效（P5-64分配的信号端子，0-无效，1-有效），过程中触发
正向超程开关（POT）（P5-22）
伺服电机首先以P9-12（回原点高速速度）设定值高速正向搜索Z信号，遇到正向超程开关后，驱
动器根据P9-14（回原点加减速时间）设定减速反向以-P9-12（回原点高速速度）反向高速搜索Z
信号，直至遇到Z信号上升沿，按照P9-14（回原点加减速时间）设定值逐渐减速反向（即恢复正
向），伺服电机以P9-13（回原点低速速度）正向低速搜索Z信号另一侧上升沿，接下来回原点动
作分两种情况：
① 机械偏移量（P9-19、P9-20）为0：
正向加速或正向匀速运行过程中，遇到Z信号另一侧上升沿立即停机。
② 机械偏移量（P9-19、P9-20）不等于0：
正向加速或正向匀速运行过程中，遇到电机Z信号另一侧上升沿立即停机，在电机完全停止后再
根据设定的机械偏移量脉冲个数以及方向（可以是正方向、也可以是负方向），电机再以P9-13
（回原点低速速度）设定的速度走一段定量脉冲，之后电机停机。

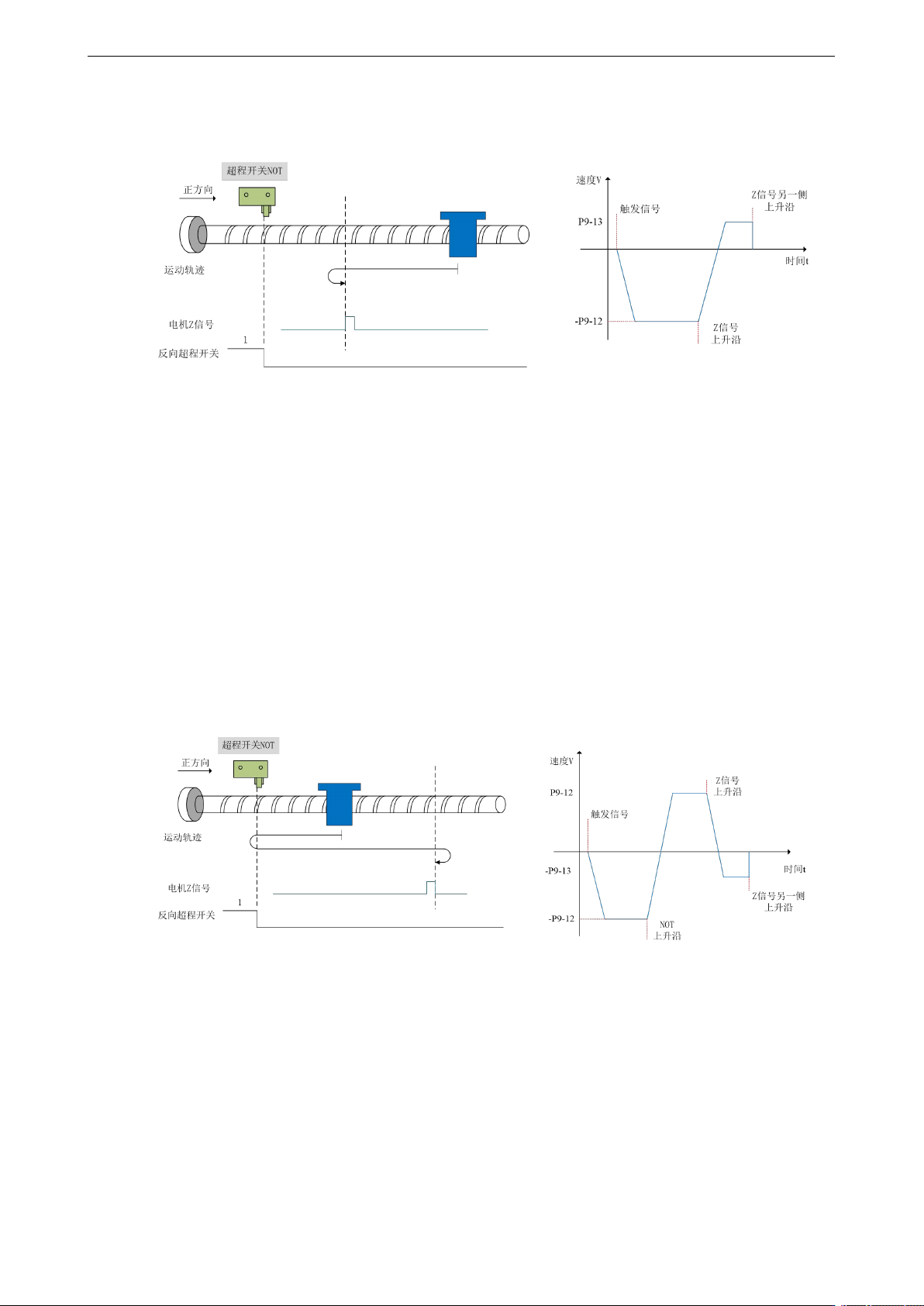

（四）回原点模式 3——反向回零，减速点、原点为电机 Z 信号（P9-11.2=3）
该模式下不找电机Z相个数。使用该模式，需要接POT、NOT。
1）电机开始运动时Z信号无效或者有效（P5-64分配的信号端子，0-无效，1-有效），全过程未触
发反向超程开关（NOT）
伺服电机首先以P9-12（回原点高速速度）设定值高速反向搜索Z信号，遇到Z信号的上升沿后，
按照P9-14（回原点加减速时间）设定值减速反向，加速至P9-13（回原点低速速度）正向低速搜
索Z信号，接下来回原点动作分两种情况：
DM6C 系列伺服驱动器用户手册 5 基本功能的设定
100
① 机械偏移量（P9-19、P9-20）为0：
正向加速或正向匀速运行过程中，遇到电机Z信号另一侧上升沿立即停机。
② 机械偏移量（P9-19、P9-20）不等于0：
正向加速或正向匀速运行过程中，遇到电机Z信号另一侧上升沿立即停机，在电机完全停止后再
根据设定的机械偏移量脉冲个数以及方向（可以是正方向、也可以是负方向），电机再以P9-13
（回原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停机。
2）电机开始运动时Z信号无效或者有效（P5-64分配的信号端子，0-无效，1-有效），过程中触发
反向超程开关（NOT）
伺服电机首先以P9-12（回原点高速速度）设定值高速反向搜索Z信号，遇到反向超程开关后，驱
动器根据P9-14设定减速反向后以P9-12（回原点高速速度）正向高速搜索Z信号，直至遇到Z信号
上升沿，按照P9-14（回原点加减速时间）设定值逐渐减速反向（即恢复反向），伺服电机以P9-13
（回原点低速速度）反向低速搜索Z信号另一侧上升沿，接下来回原点动作分两种情况：
① 机械偏移量（P9-19、P9-20）为0：
反向加速或反向匀速运行过程中，遇到Z信号另一侧上升沿立即停机。
② 机械偏移量（P9-19、P9-20）不等于0：
反向加速或反向匀速运行过程中，遇到电机Z信号另一侧上升沿立即停机，在电机完全停止后再
根据设定的机械偏移量脉冲个数以及方向（可以是正方向、也可以是负方向），电机再以P9-13
（回原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停机。
（五）回原点模式 4——正向回零，减速点、原点为正向超程开关 POT（P5-22）（P9-11.2=4）
使用该模式，需要接NOT、POT。
1）电机开始运动时正向超程开关（POT）无效
伺服电机首先以P9-12（回原点高速速度）设定值正向高速搜索正向超程开关，遇到正向超程开关
